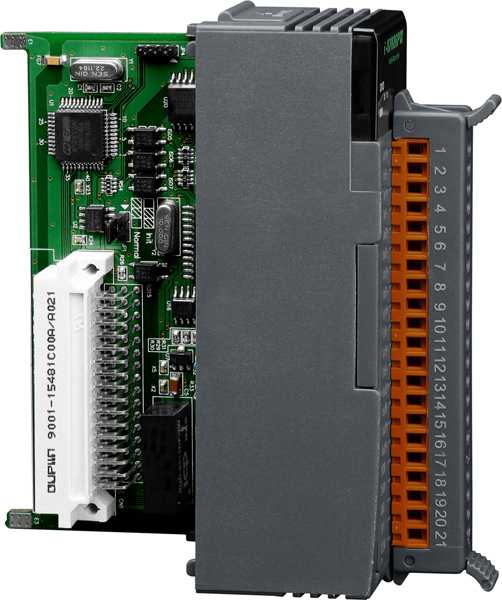

I-87026PW-G CR Модуль расширения с 6 дифференциальными каналами аналогового ввода, 2 каналами аналогового вывода, 2 каналами дискретного ввода и 2 каналами дискретного вывода, последовательна

Габаритные размеры, мм

30 x 102 x 115

Индикаторы ввода/вывода

16 индикаторов высокого/низкого состояния сигнала

Потребление тока

1.8 Вт

Температурный дрейф нуля

+/- 20 мкВ/°C

Защита каналов от электростатического разряда

4 кВ на каждый канал, 8 кВ на случайную точку
Есть

Температурный дрейф шкалы

+/- 25 ppm/°C

Затухание синфазной помехи

86 дБ мин.

Затухание аддитивной помехи

100 дБ

Пропускная способность

Обычный режим: 15.7 Гц, Ускоренный режим: 78.7 Гц

Частота дискретизации

Обычный режим: 10 Гц, Ускоренный режим: 60 Гц (Общая)

Защита от перегрузки

Есть 

Артикул полный

00-06077589

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Тип каналов дискретного ввода

Влажный контакт 

Защита от перенапряжения

70 В 
240 Vrms 
60 В пост. 

Входное сопротивление

10 кОм 
По току: 125 Ом 
По напряжению: 2 МОм 

Количество каналов дискретного ввода

2 

Напряжение в закрытом состоянии

+1 В пост. макс. 

Тип подключения каналов дискретного ввода

Приемник 

Напряжение в открытом состоянии

+3.5 ~ 50 В пост. 

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

В контроллер 

Системные индикаторы

1 индикатор Питание/Передача данных 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

5 ~ 95, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Интерфейс

RS-485 

i18n::field-data_format

(N, 8, 1) 

Скорость передачи данных, бит/с

1200 ~ 115200 

Протоколы последовательной связи

DCON 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Тип шины модуля

Последовательная 

Индивидуальная настройка каналов

Есть 

Разрешение АЦП, бит

Обычный режим: 16, Ускоренный режим: 12 

Тип каналов аналогового ввода

Дифференциальные 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Подавление синфазных помех (Общий режим)

86 дБ 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 
Выбирается джампером 
Требуется внешний резистор 125 Ом 

Диапазон входных сигналов по напряжению

±150 мВ 
±5 В 
±10 В 
±500 мВ 
±1 В 

Количество каналов АЦП

6 

Точность АЦП

Обычный режим: ±0.1% 
Ускоренный режим: ±0.5% или лучше 

Количество каналов ЦАП

2 

Нагрузочная способность выхода по току

500 Ом 

Установка безопасного значения

Есть 
Есть, настраивается программно 

Нагрузочная способность выхода по напряжению

10 В при 20 мА 

Обнаружение обрыва кабеля

Есть, +4 ~ +20 мА 

Сопротивление нагрузки

500 Ом 

Установка значения при подаче питания

Есть 
Есть, настраивается программно 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 
Выбирается джампером 

Точность ЦАП

±0.1% 
±0.1% от полного диапазона 

Разрешение ЦАП

12 бит 

Напряжение нагрузки

+3.5 ~ +50 В пост. 

Защита от короткого замыкания

Есть 

Количество каналов дискретного вывода

2 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный (Приемник) 
Тип 'открытый коллектор', изолированный, с общим “+” 

Максимальная нагрузка на канал

700 мА 

Максимальное разрешение счетчика

32 бита 

Минимальная ширина импульса

5 мс 

Максимальная частота входного сигнала

100 Гц 

Тип каналов

Аналоговый ввод 
Аналоговый вывод 
Дискретный ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода 
Модуль аналогового вывода 

Тип разъема

клеммы под винт 

Профиль модуля

Высокий профиль
