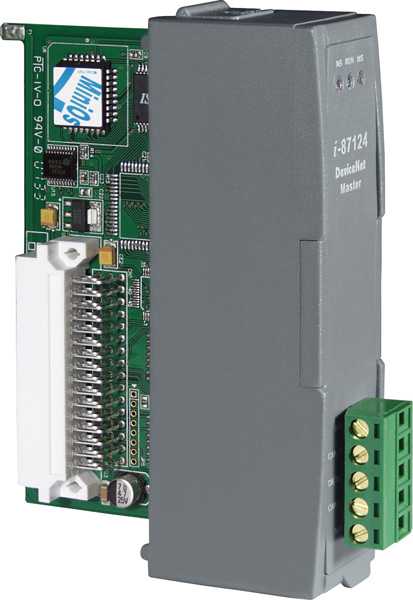

I-87124-G Интерфейсный модуль DeviceNet с изоляцией (1 порт)

Потребление тока

2 Вт

Габаритные размеры, мм

31 x 115 x 91

Светодиодные индикаторы

NS LED, RUN LED, MS LED

Количество портов CAN

1

Дальность передачи, м

Зависит от скорости (например, 1000 м для 50 Кбит/с)

Артикул полный

00-06016420

Интерфейс передачи данных

CAN2.0A/2.0B 

Тип разъема

Съемный 5-контактный блок 

Материал корпуса

Пластик 

Напряжение изоляции, В

2500 
3000 для пост.; 2500 для оптопары 

Тип шины

Последовательная 

Протокол

DeviceNet 

Тип устройства

Коммуникационный модуль 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Профиль модуля

Высокий профиль 

Комплект поставки

Устройство 

Монтаж

В контроллер 

Скорость передачи данных

125 Кбит/с, 250 Кбит/с, 500 Кбит/с 

Контроллер CAN

NXP SJA1000T 

Приемопередатчик CAN

NXP 82C250 

Разъем порта CAN

5-контактная клемма 

Терминальный резистор

120 Ом (выбирается DIP-переключателем) 

Протоколы

DeviceNet 

Спецификация шины CAN

ISO 11898-2 CAN 2.0A/B
