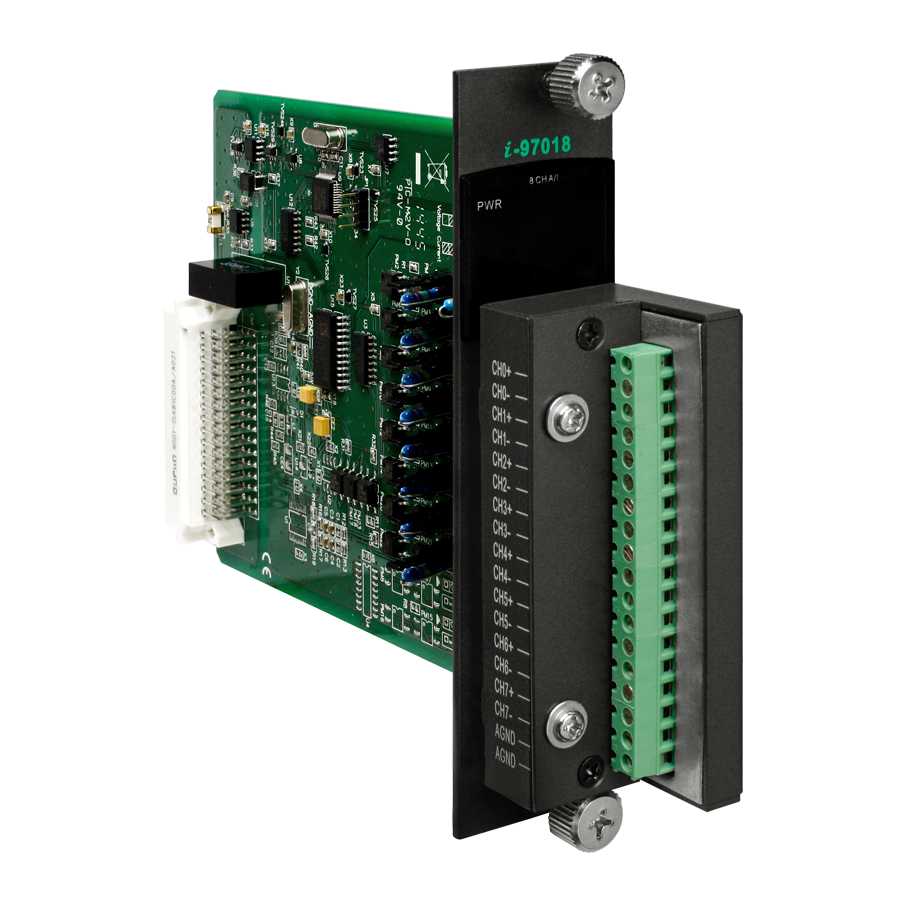

I-97018/S Модуль с 8 каналами аналогового ввода с термопары, с защитой от перенапряжения, последовательная шина

Габаритные размеры, мм

144 x 30.3 x 134

Индикаторы ввода/вывода

Нет

Потребление тока

0.6 Вт макс.

Частота дискретизации

10 Гц (общая)

Артикул полный

00-06109256

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Системные индикаторы

1 индикатор Питание/Передача данных 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

-25 ~ +75 

Интерфейс

RS-485 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1) 

Протоколы последовательной связи

DCON 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Тип шины модуля

Последовательная 

Обнаружение обрыва кабеля

Есть 

Индивидуальная настройка каналов

Есть 

Защита от перенапряжения

240 В пост. 

Тип каналов аналогового ввода

Дифференциальные 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C, L, M, L2 

Стабильное значение температурного вывода для полевых устройств

Есть 

Постоянный вывод температуры

Есть 

Количество каналов АЦП

8 

Входное сопротивление

> 400 кОм 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 

Диапазон входных сигналов по напряжению

0 ~ 500 мВ 
±100 мВ 
±15 мВ 
±2.5 В 
±50 мВ 
±500 мВ 

Разрешение АЦП

16 бит 

Точность АЦП

±0.1% от полного диапазона 

Тип устройства

Модуль аналогового ввода 

Тип каналов

Аналоговый ввод 

Монтаж

В контроллер 

Комплект поставки

Устройство 
CN-1824M
