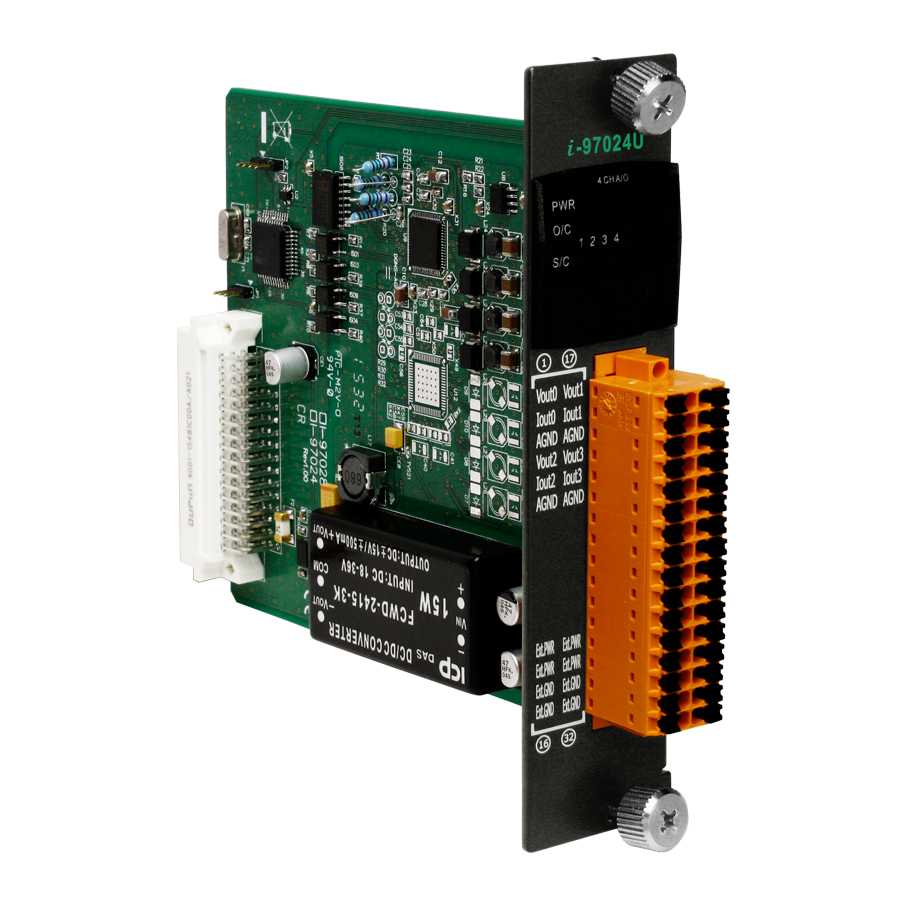

I-97024U CR Модуль с 4 каналами аналогового вывода, разрешение - 16 бит, последовательная шина

Габаритные размеры, мм

144 x 30.3 x 134

Индикаторы ввода/вывода

8 индикаторов ошибки передачи данных по каналу аналогового вывода

Потребление тока

0.3 Вт макс.

Температурный дрейф шкалы

±25 ppm/°C

Температурный дрейф нуля

±0.2 мкВ/°C

Артикул полный

00-06107999

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Системные индикаторы

1 индикатор питания 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 15 ~ 30 В пост.тока 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

-25 ~ +75 

Интерфейс

RS-485 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1) 

Протоколы последовательной связи

DCON 

Защита по RS (IEC 61000-4-3)

3 В/м, 80 МГц ~ 1 ГГц 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Тип шины модуля

Последовательная 

Количество каналов ЦАП

4 

Тип подключения

Источник 

Время установки значения ЦАП

10 мс на канал 

Защита от короткого замыкания

Есть 

Обнаружение обрыва кабеля

Есть, +4 ~ +20 мА 

Сопротивление нагрузки

1000 Ом 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 

Точность ЦАП

±0.02% 
±0.02% от полного диапазона 

Скорость изменения выходного сигнала

0.125 ~ 2048 мА/с 
0.0625 ~ 512 В/с 

Разрешение ЦАП

16 бит 

Тип устройства

Модуль аналогового вывода 

Тип каналов

Аналоговый вывод 

Монтаж

В контроллер 

Комплект поставки

Устройство
