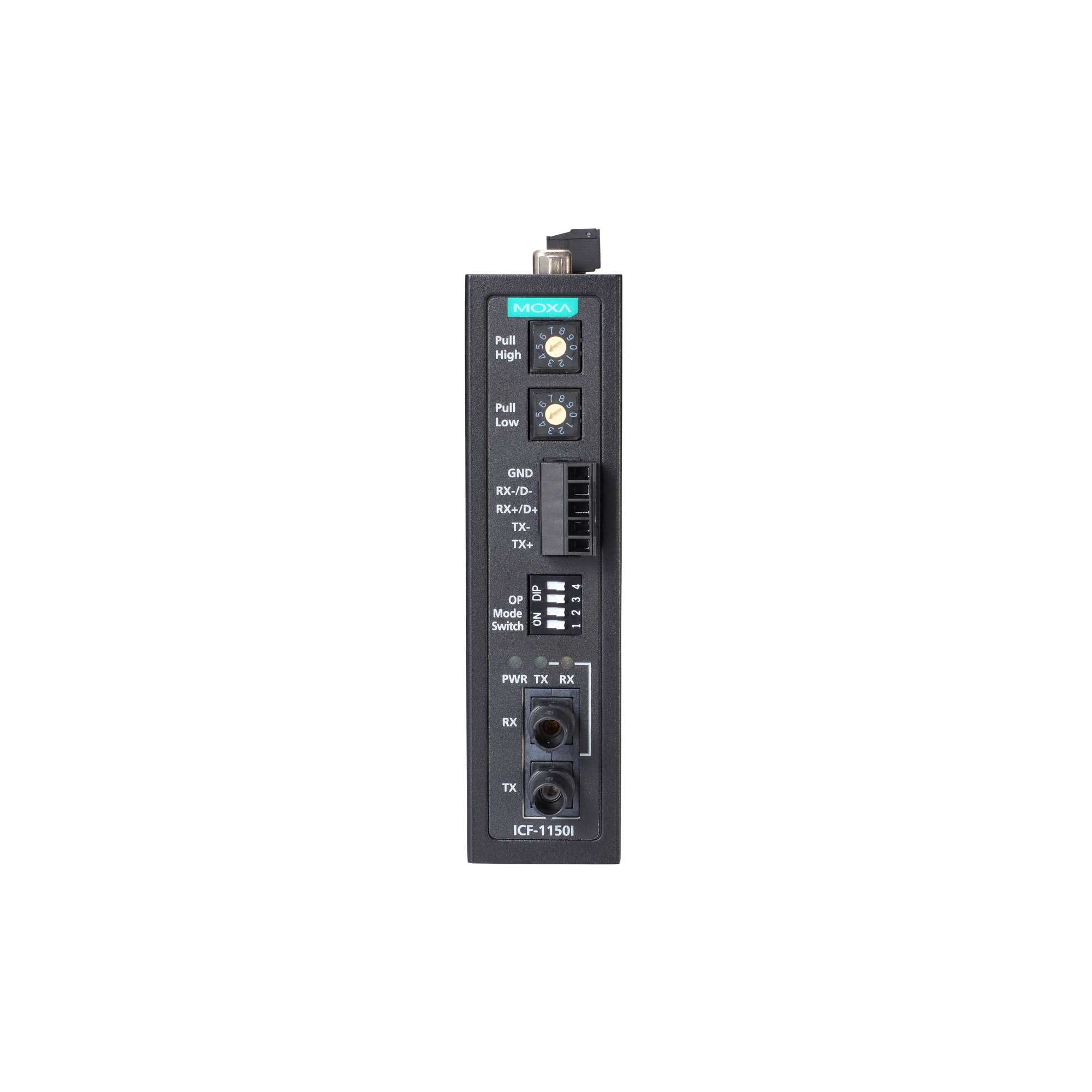

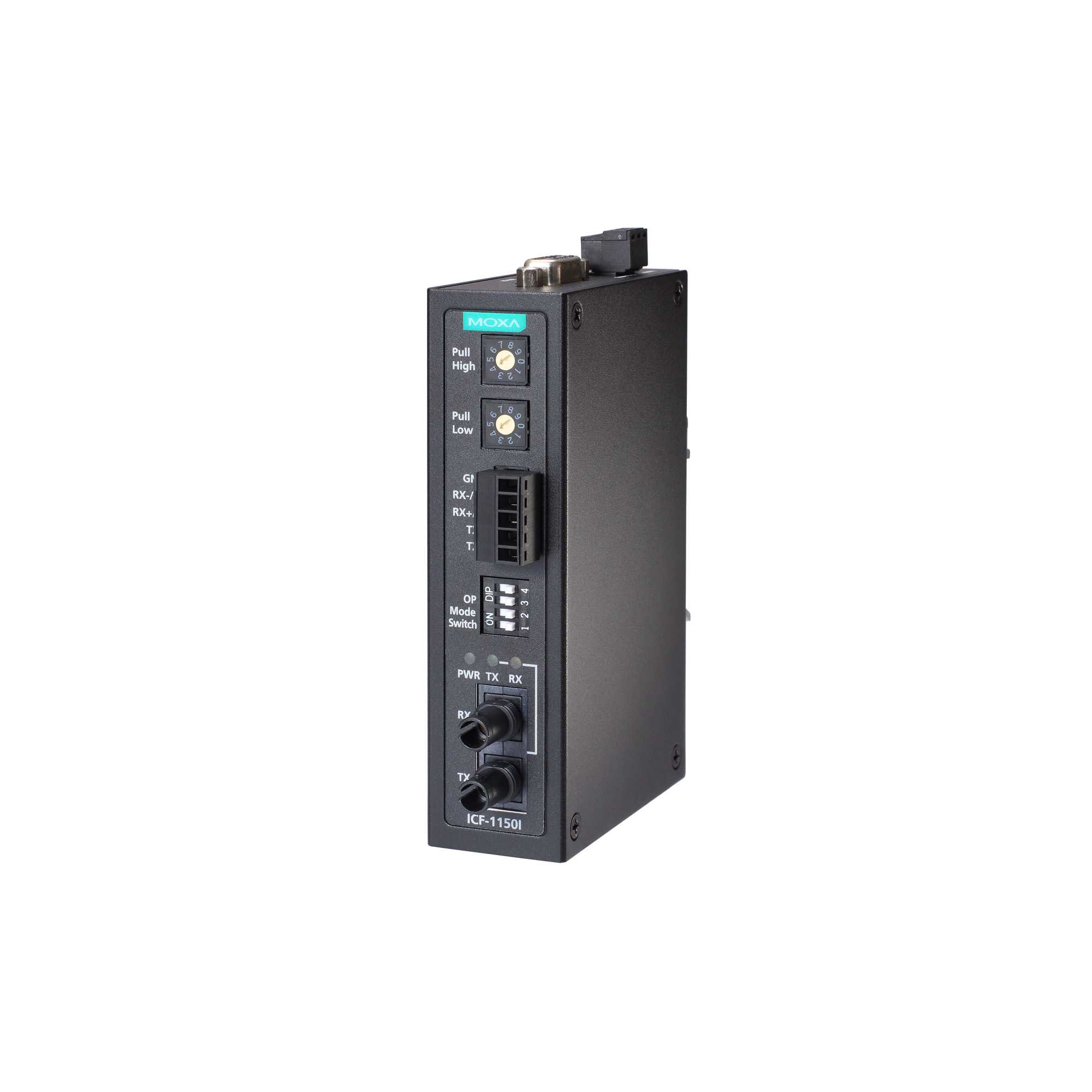

ICF-1150-S-ST-T Преобразователь RS-232 и RS-422/485 в одномодовое оптоволокно с расширенным диапазоном температур

Габаритные размеры, мм

70 x 115 x 30

Мощность оптического передатчика, дБм

-8

Чувствительность оптического приемника, дБм

-25

Рабочая температура, от

-40

Рабочая температура, до

85

Артикул полный

00-06017815

Вес нетто, кг

0.12

Потребление тока

246 мА при 12 В пост.

Среднее время наработки на отказ (MTBF), часов

792085

Уценка

1

Специальные предложения

Уценка 

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Металл 

Монтаж

На DIN-рейку 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Свободное падение

IEC 60068-2-32 

Безопасность

EN 62368 
UL508 

Взрывобезопасность

ATEX Zone 2 Ex nA nC IIC T4 Gc 
UL/cUL Class 1 Division 2 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class B 

Электромагнитная совместимость (EMC)

EN 55032/24 

Сертификат соответствия пожарной безопасности ГОСТ Р и ФЗ №123

Есть 

Рабочее напряжение

12 ~ 48 В пост. 

Защита от неверной полярности

Есть 

Разъем электропитания

Клемма 

Рабочая температура, °C

-40 ~ +85 

Рабочая влажность, %

5 ~ 95 

Температура хранения, °C

-40 ~ +85 

Поддержка кольцевой топологии по оптоволокну

Есть 

Тип оптоволоконного кабеля

G.652 

Длина волны по оптоволокну, нм

1310 

Дальность передачи по оптоволокну

до 40 км 

Скорость передачи данных, бит/с

50 ~ 921600 

Передаваемые сигналы

RS-422: TxD+, TxD-, RxD+, RxD-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
RS-232: Tx, Rx, GND 

Тип входного интерфейса

RS-232/422/485 

Тип разъема

DB9 'мама' для RS-232, клемма для RS-422/485 
Разъем ST 

Защита по току

1.1 А 

Защита от пыли и влаги

IP30 

Тип выходного интерфейса

Одномодовое оптоволокно 

Разъем оптического порта

ST 

Тип устройства

Преобразователь последовательных интерфейсов 

Тип оптики

Одномодовая 

Серия устройства

ICF-1100
