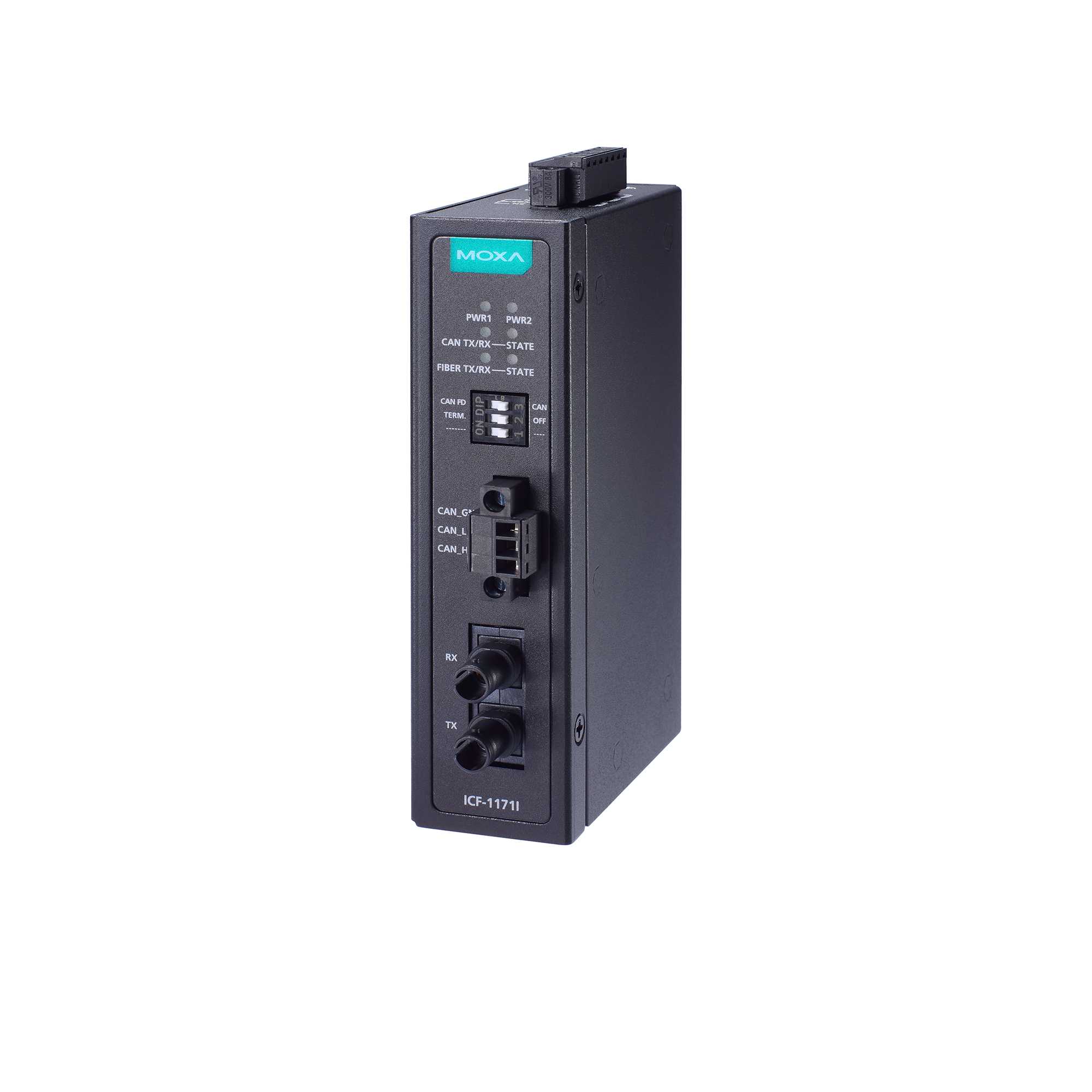

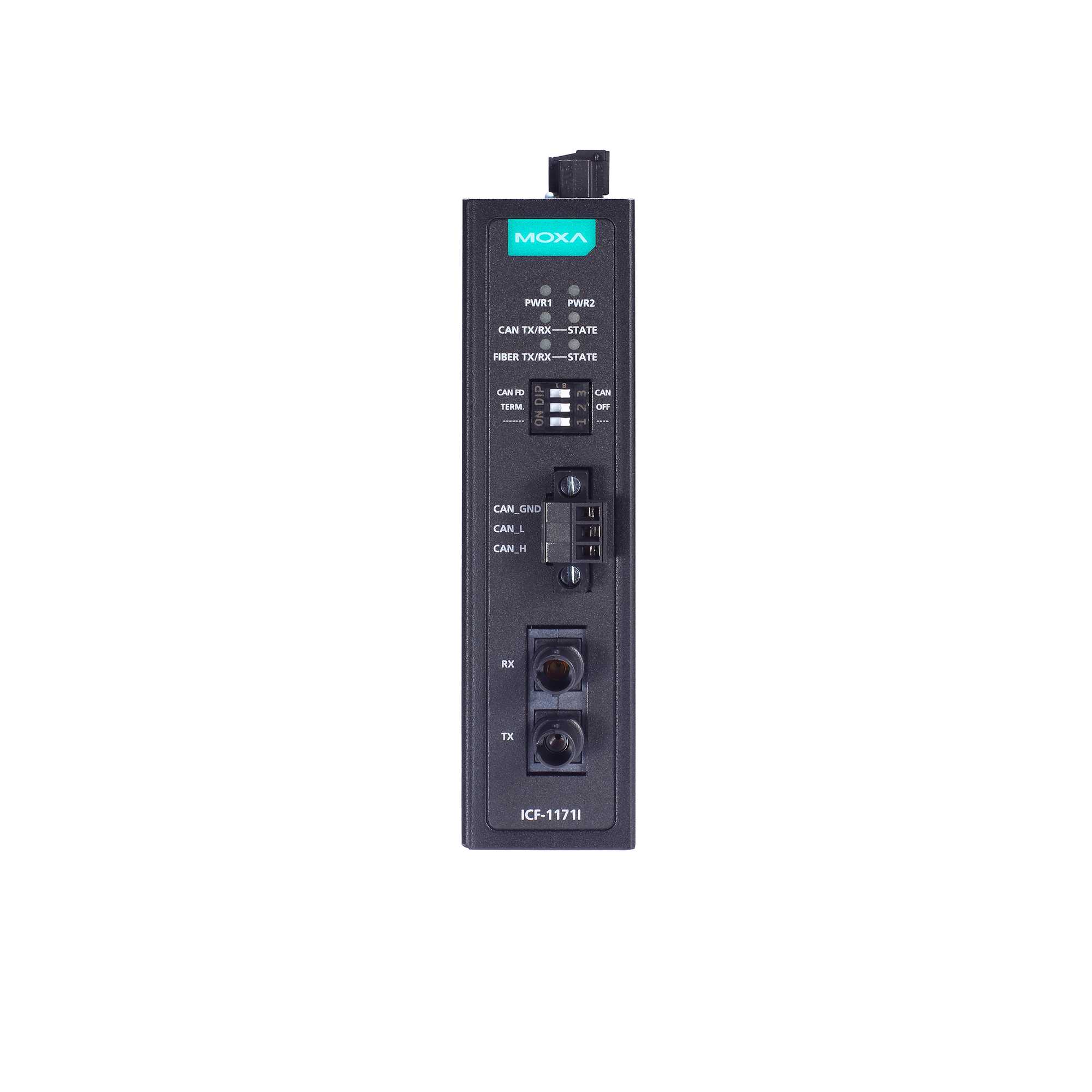

ICF-1171I-M-ST Преобразователь CAN в многомодовое оптоволокно с разъемом ST

Артикул полный

00-06145460

Габаритные размеры, мм

30.3 x 70 x 115

Вес нетто, кг

0.29

Среднее время наработки на отказ (MTBF), часов

2412885

Количество каналов релейного вывода

1

Потребление тока

188.5 мА (макс.)

Мощность оптического передатчика, дБм

-20

Чувствительность оптического приемника, дБм

-32

Допустимые потери в канале связи, дБм

3

Насыщение приемника, дБм

12

Терминальный резистор

120 Ом, подключается DIP-переключателем

Поддерживаемые протоколы

CAN 2.0A, CAN 2.0B, CAN FD (ISO 11898)

Рабочая температура, от

0

Рабочая температура, до

60

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Металл 

Монтаж

На DIN-рейку 
Настенный (опционально) 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Безопасность

EN 62368-1 
UL 62368-1 

Электромагнитная совместимость (EMC)

EN 55032/35 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class A 

Нагрузочная способность реле

1 А при 30 В пост. 

Рабочее напряжение

12 ~ 48 В пост. 

Защита от неверной полярности

Есть 

Разъем электропитания

Клемма 

Рабочая температура, °C

0 ~ +60 

Рабочая влажность, %

5 ~ 95 

Температура хранения, °C

-40 ~ +85 

Поддержка кольцевой топологии по оптоволокну

Есть 

Тип оптоволоконного кабеля

62.5/125 мкм 

Длина волны по оптоволокну, нм

1310 

Дальность передачи по оптоволокну

до 2 км 

Тип входного интерфейса

CAN 

Тип разъема

клеммы под винт 
Разъем ST 

Гальваническая изоляция, кВ

2 

Тип выходного интерфейса

Многомодовое оптоволокно 

Тип устройства

Преобразователь интерфейсов 

Тип интерфейса

Многомодовое оптоволокно 

Серия устройства

ICF-1100 

Передаваемые сигналы

CAN_H 
CAN_L 
CAN_GND
