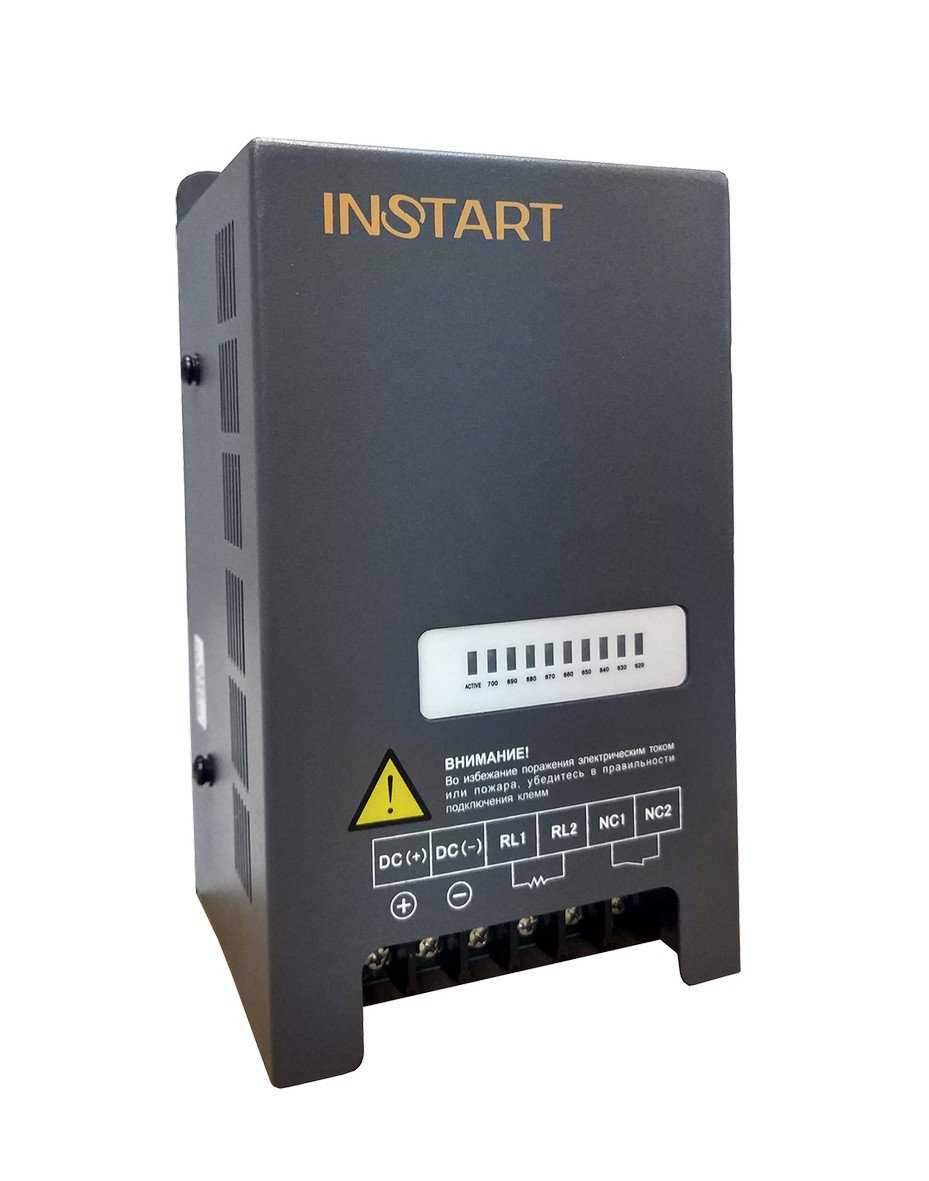

Тормозной модуль FCI-BU-50

Тормозной модуль применяется совместно с частотным преобразователем и обеспечивает регулирование процесса торможения электродвигателя. Тормозной модуль FCI-BU обеспечивает передачу электроэнергии, вырабатываемой в процессе торможения электродвигателя, на тормозной резистор, обеспечивая нормальную работу преобразователя частоты и другого оборудования. Тормозной модуль широко используется в схемах управления лифтов, подъемных кранов, производственных механизмов, шахтных подъемных агрегатов, центрифуг, насосных агрегатов для нефтяных месторождений и др. Преобразователи частоты INSTART мощностью до 18,5 кВт (включительно) имеют встроенные тормозные модули. Для преобразователей частоты INSTART мощностью от 22 кВт и выше необходимо внешнее подключение.

СИСТЕМА ОБОЗНАЧЕНИЯ ТОРМОЗНЫХ МОДУЛЕЙ INSTART СЕРИИ FCI

1. Серия
2. Номинальный ток, А
3. Напряжение питания*:
нет обозначения: DC 478-700 В
6: DC 831-1190 В

*DC 478-700 В для ПЧ, напряжением питания 342-440 В
DC 831-1190 В для ПЧ, напряжением питания 594-759 В

Массогабаритные характеристики
