Артикул: 23000

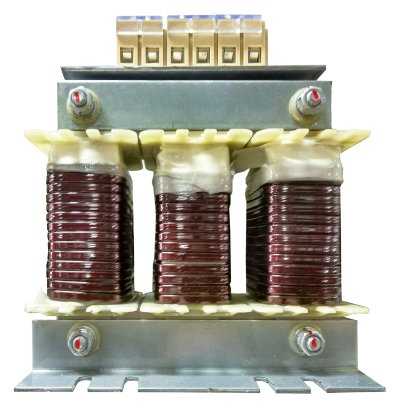

Моторный дроссель Серия IMF Модель IMF-11/25-4

Мощность: 11 кВт
Ток: 25 А

Моторный дроссель – важный элемент любой приводной системы

Частотные преобразователи необходимы для регулирования скорости вращения электромотора. Однако наряду с очевидными достоинствами этих устройств, зачастую возникает негативное влияние на питающую сеть, что, в свою очередь, сказывается на сроке службы электрического мотора. Моторные дроссели призваны защитить приводную систему и повысить надежность ее работы.

Преимущества от использования моторных дросселей:

снижение вероятности короткого замыкания;
уменьшение выбросов напряжения;
снижение уровня шума двигателя;
увеличение срока службы электромотора;
увеличение длины моторного кабеля;
подавление электромагнитных помех;
выходной моторный дроссель минимизирует риски пробоя или ускоренного старения изоляции.

Компания «Инстарт» недорого предлагает высококачественные моторные дроссели, купить которые вы можете на нашем сайте. На странице каждой модели моторного дросселя для частотного преобразователя указаны все необходимые данные, в том числе характеристики изделия. Цены, подробную информацию о доставке и другие интересующие вас вопросы вы можете уточнить у наших менеджеров.

Гарантия 12 месяцев

Система обозначения

1. Серия
2. Мощность, кВт
3. Ток, А
4. Номинальное напряжение:

4: 3 фазы 400 (380) В
6: 3 фазы 690 (660) В

Схема подключения

Габаритные размеры

Модель ДМ	Ш, мм	В, мм	Г, мм	Ш1, мм	Ш2, мм	Г1, мм	D1, мм	D2, мм	ВЕС
IMF-2.2/5.1-4	120	138	78	62	–	60	6	12	3
IMF-4.0/8.8-4	120	138	78	62	–	60	6	12	3
IMF-5.5/13-4	120	138	78	62	–	60	6	12	3
IMF-7.5/17-4	150	130	110	120	95	67	6	–	5,15
IMF-11/25-4	150	130	110	100	60	67	6	–	3,9
IMF-15/32-4	165	155	116	120	95	55	6	–	5,35
IMF-18.5/37-4	150	130	130	100	60	67	6	–	5,5
IMF-22/45-4	185	155	129	120	95	67	6	–	6,15
IMF-30/60-4	185	155	142	120	64	68	8	–	9,4
IMF-37/75-4	185	155	150	120	64	80	8	–	9,5
IMF-45/90-4	216	181	155	150	–	82	11	18	13,6
IMF-55/110-4	190	215	140	171	111	90	11	18	14,3
IMF-75/152-4	190	215	140	171	111	90	11	18	17,2
IMF-90/176-4	190	215	150	171	111	90	11	18	17,8
IMF-110/210-4	190	215	150	171	111	90	11	18	17,8
IMF-132/253-4	225	245	170	214	133	105	11	18	18,6
IMF-160/300-4	225	245	170	214	133	105	11	18	19,5
IMF-185/340-4	245	230	190	214	182	109	11	18	25
IMF-200/380-4	285	248	205	242	–	121	12	20	30,5
IMF-220/420-4	265	288	200	242	–	164	12	20	30,5
IMF-250/480-4	265	288	200	242	–	164	12	20	37,5
IMF-280/540-4	265	288	200	242	–	164	12	20	37,5
IMF-315/600-4	265	288	200	242	–	164	12	20	37,5
IMF-355/680-4	340	375	255	255	–	191	12	20	42
IMF-375/710-4	340	375	255	255	–	191	12	20	48
IMF-400/750-4	340	375	255	255	–	191	12	20	54
IMF-500/930-4	345	385	275	255	–	205	12	20	60,5
IMF-630/1200-4	345	385	275	255	–	205	12	20	68

Массогабаритные характеристики оборудования могут отличаться в зависимости от партии выпуска.
Актуальные размеры можете уточнить любым удобным для вас способом:
тел. 8 800 222 00 21 или info@instart-info.ru

Компонент	Характеристика
Рабочая частота, Гц	0…60
Рабочее напряжение, В	400± 10%
Максимальный ток, А	1,5х Iн (60 сек)
Способ охлаждения	Естественное воздушное
Рабочая температура	от-10 С до +40 С0
Исполнение	Открытое
Степень защиты	IP00
Режим работы	Продолжительный

* возможность использования до +55 С⁰ с понижением характеристик на 2%

Модель	Индуктивность, мГн	Модель	Индуктивность, мГн
IMF-2.2/5.8-4	0.531	IMF-110/214-4	0.020
IMF-4.0/10.5-4	0.345	IMF-132/256-4	0.017
IMF-5.5/15.5-4	0.302	IMF-160/305-4	0.014
IMF-7.5/20.5-4	0.196	IMF-185/344-4	0.014
IMF-11/26-4	0.148	IMF-200/383-4	0.010
IMF-15/35-4	0.108	IMF-220/425-4	0.011
IMF-18.5/38.5-4	0.093	IMF-250/484-4	0.009
IMF-22/46.5-4	0.082	IMF-280/540-4	0.009
IMF-30/62-4	0.050	IMF-315/600-4	0.0088
IMF-37/76-4	0.050	IMF-355/680-4	0.0084
IMF-45/92-4	0.036	IMF-375/710-4	0.007
IMF-55/113-4	0.033	IMF-400/750-4	0.006
IMF-75/157-4	0.025	IMF-500/930-4	0.005
IMF-90/180-4	0.022	IMF-630/1200-4	0.004
