Артикул: 110500

Пульт дистанционного управления Серия ПУ-1 Модель ПУ-1-200

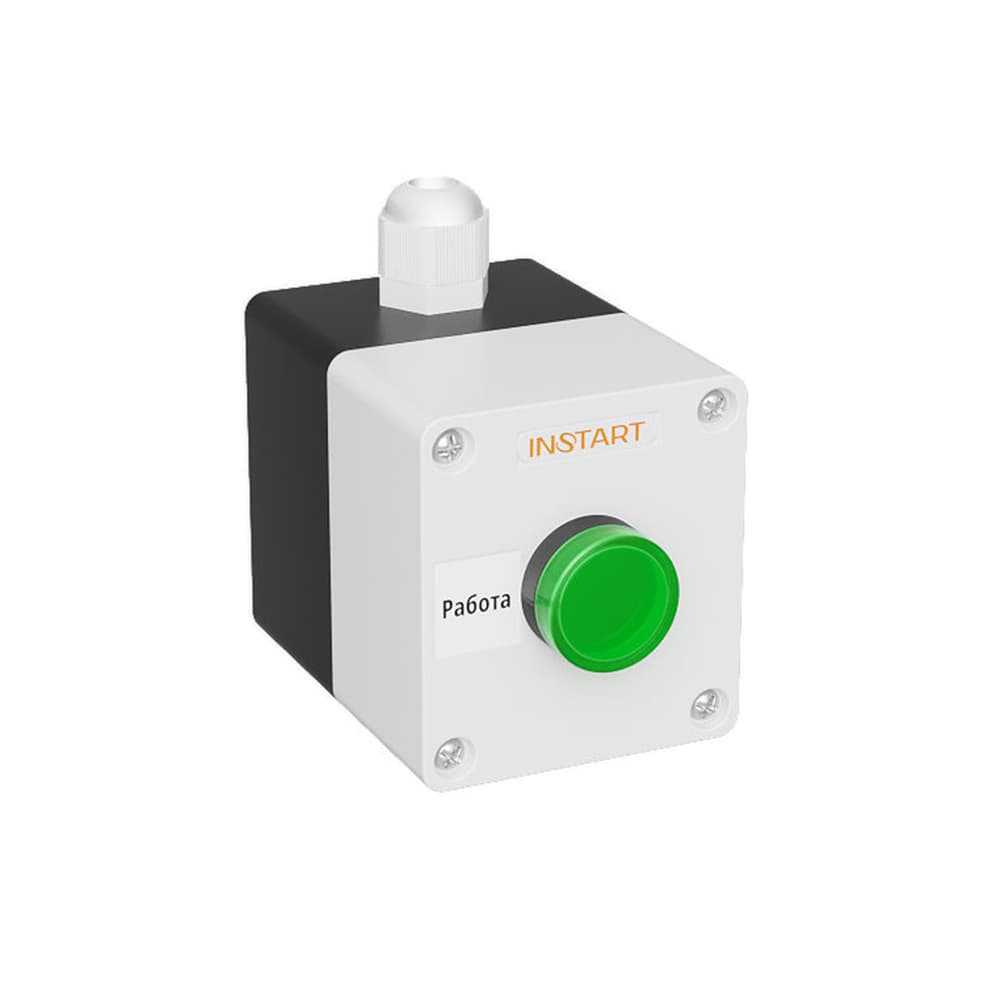

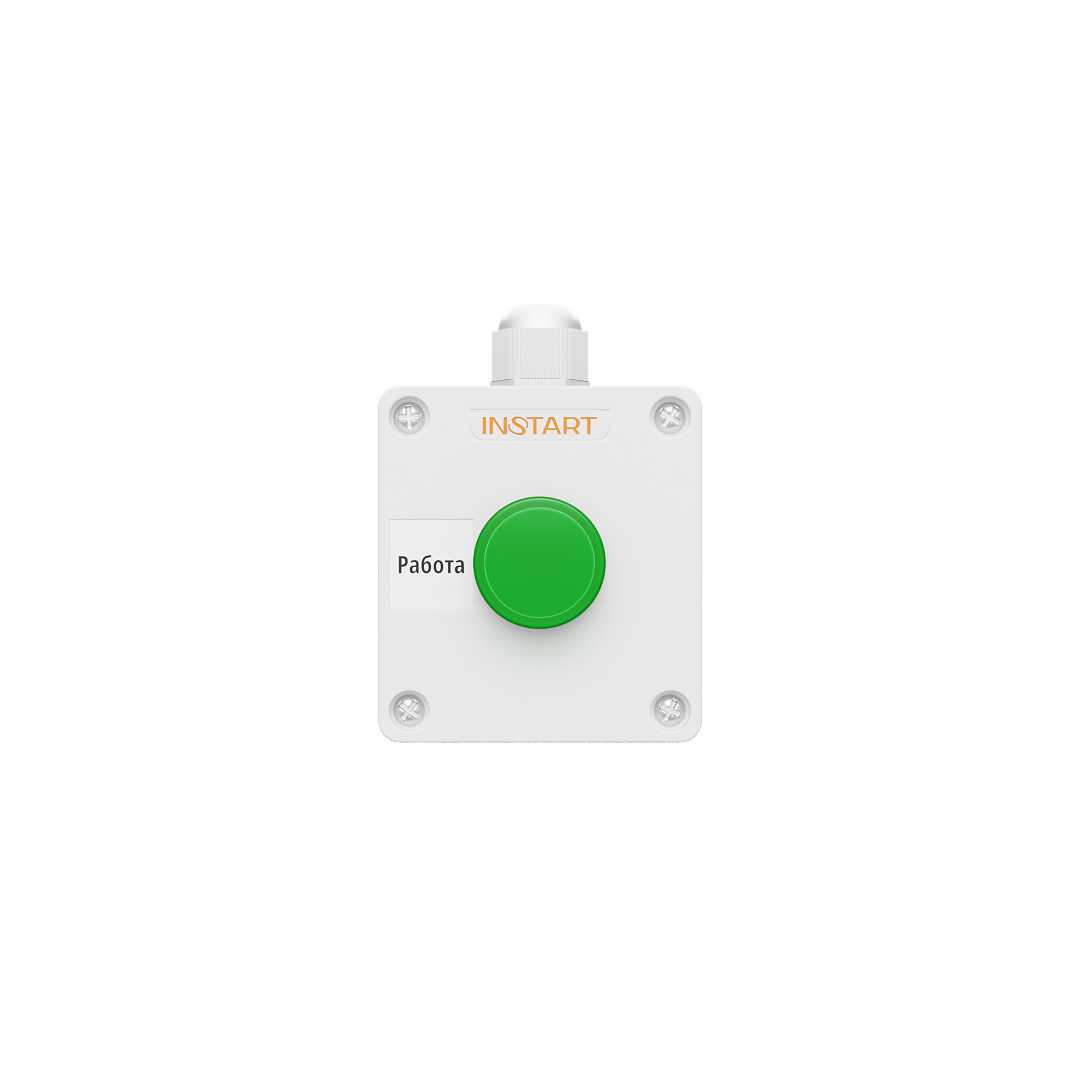

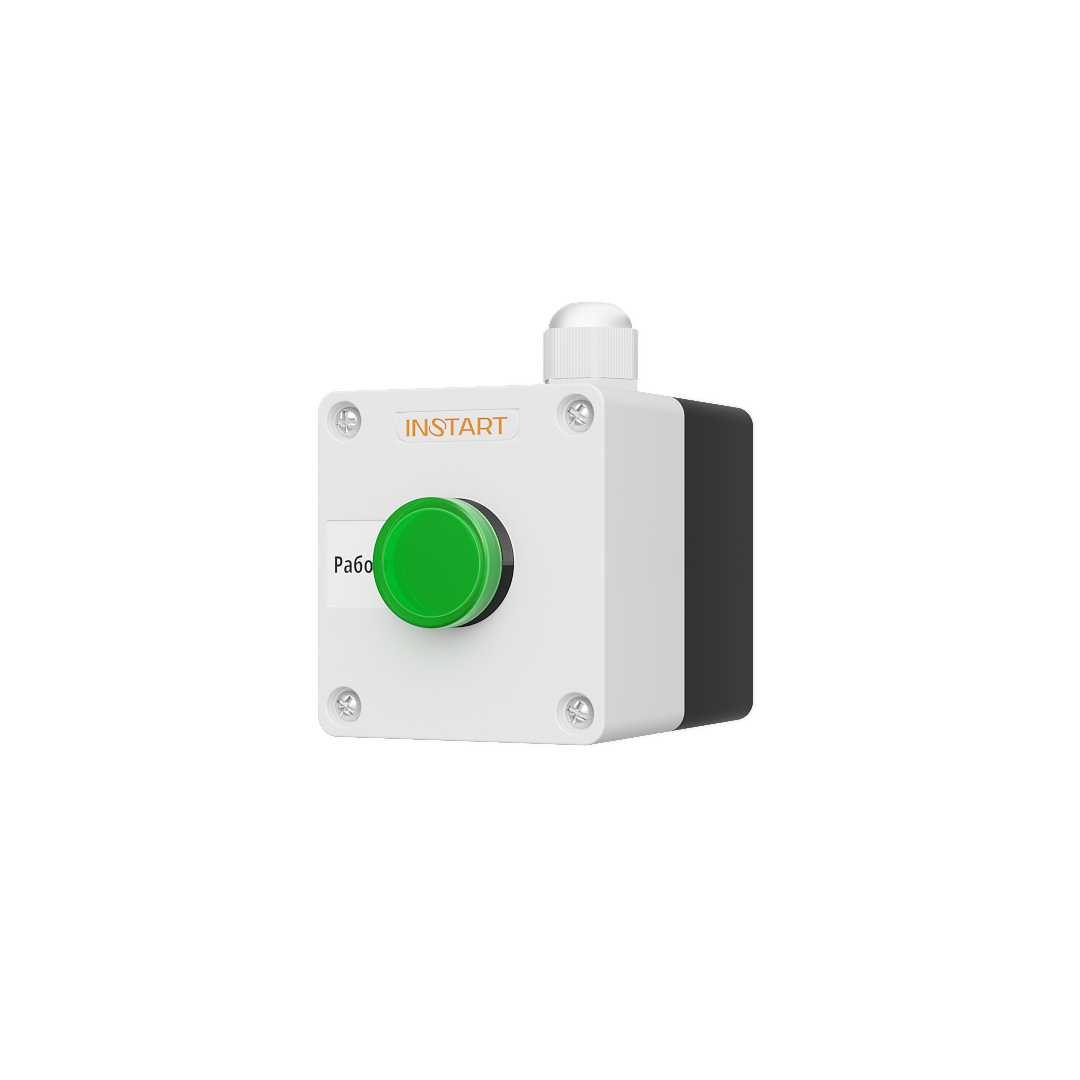

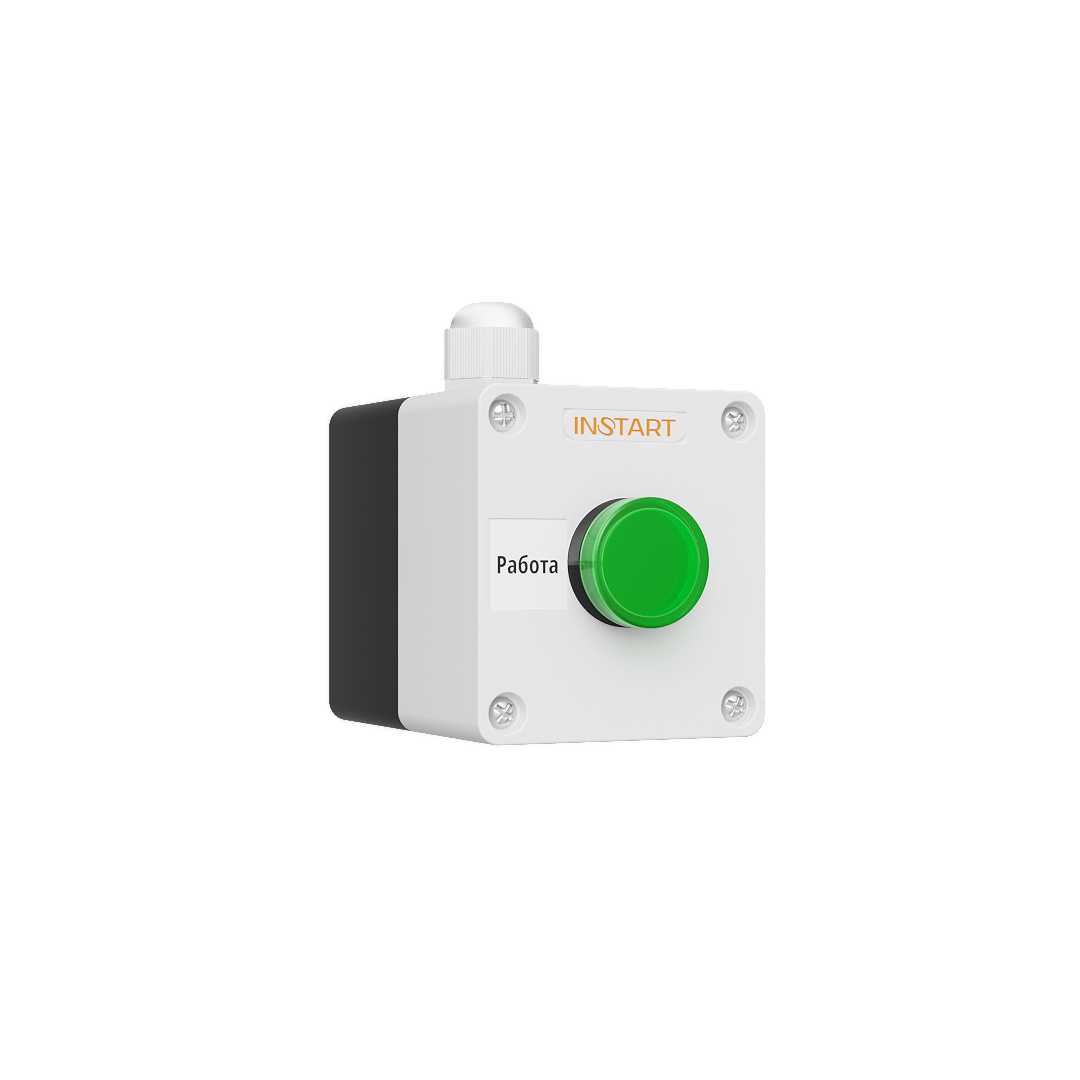

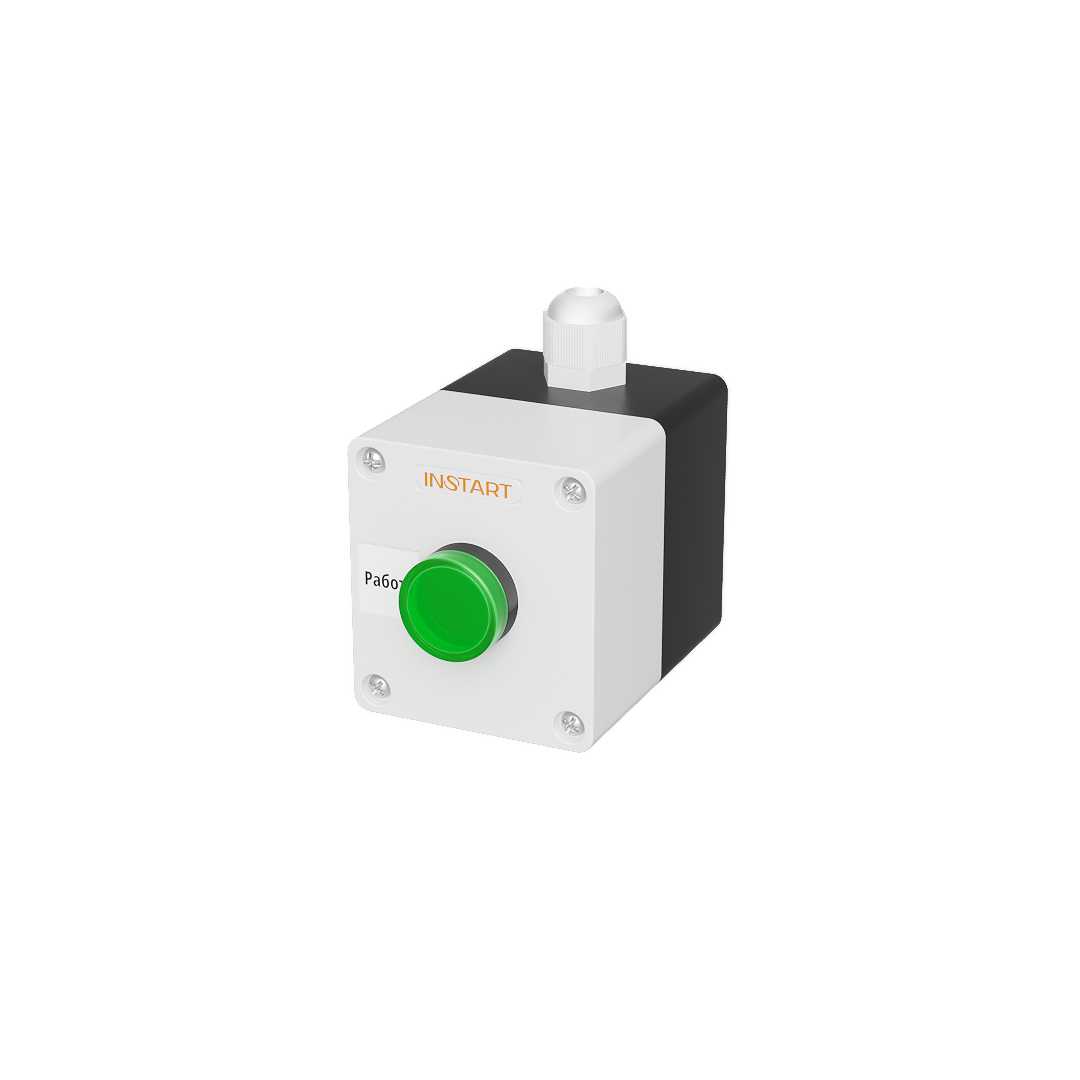

ПУ-1-200 – одноместный пульт управление оснащённый лампой 220 В. Предназначен для индикации. Включение индикации осуществляется посредством изменения состояния многофункционального релейного выхода.

Пульт управления (ПУ) – предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.

Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.

Система обозначений

ПУ-1- Х Y Z

ПУ-1 – корпус кнопочного поста на 1 место.

Х – тип индикатора:
0 – индикация отсутствует.
1 – лампа LED зеленая, матрица 22 мм. напряжение 24 VDC.
2 – лампа LED зеленая, матрица 22 мм. напряжение 230 VAC.
3 – измеритель аналоговых сигналов ИТП-14, матрица 22 мм.
4 – лампа LED красная, матрица 22 мм. напряжение 24 VDC.
5 – лампа LED красная, матрица 22 мм. напряжение 230 VAC.
6 – измеритель аналоговых сигналов ИТП-11, матрица 22 мм.

Y – кнопки/переключатели:
0 – кнопки/переключатели не устанавливаются.
1 – переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
2 – переключатель с фиксацией 3 позиции 2НО, матрица 22 мм.
3:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
4:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
5:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– кнопка черная Реверс 1НО, матрица 22 мм.
6 – комбинированная кнопка Пуск-Стоп, матрица 22 мм.

Z – потенциометр.
0 – потенциометр не устанавливается.
1 – потенциометр 5 кОм 2 Вт.

Габаритные размеры

Серия ПУ	Габаритные размеры, мм
Серия ПУ	Д	Ш	Г
ПУ-1-ХYZ	105	72	95

Установочные размеры

Серия ПУ	Установочные размеры, мм
Серия ПУ	Д	Ш
ПУ-1-ХYZ	49	54

Подбор пультов управления INSTART

Краткое описание:
В данном видео рассмотрен подбор пультов управления INSTART на конкретных примерах.

Обзор пультов управления INSTART модели ПУ-1

Краткое описание:
В видео обзоре также рассмотрен пример настройки и подключения преобразователя частоты INSTART серии SDI и пульта управления модели ПУ-1-300 для решения задачи поддержания постоянного давления с использованием «спящего» режима.

Решение задачи поддержания постоянного давления на примере частотника и пульта управления INSTART

Краткое описание:
Пример настройки и подключения преобразователя частоты INSTART серии SDI и пульта управления модели ПУ-1-300 для решения задачи поддержания постоянного давления с использованием «спящего» режима.
