Артикул: 112400

Пульт дистанционного управления Серия ПУ-2 Модель ПУ-2-420

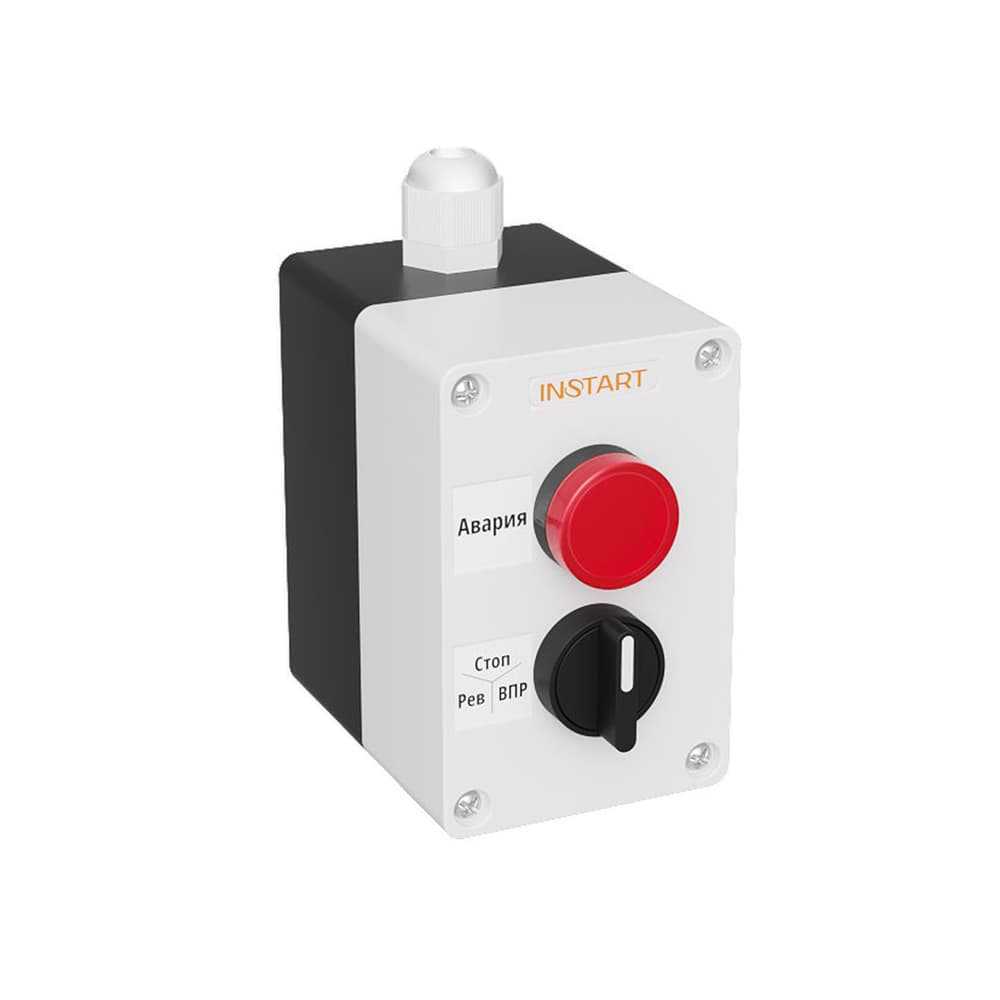

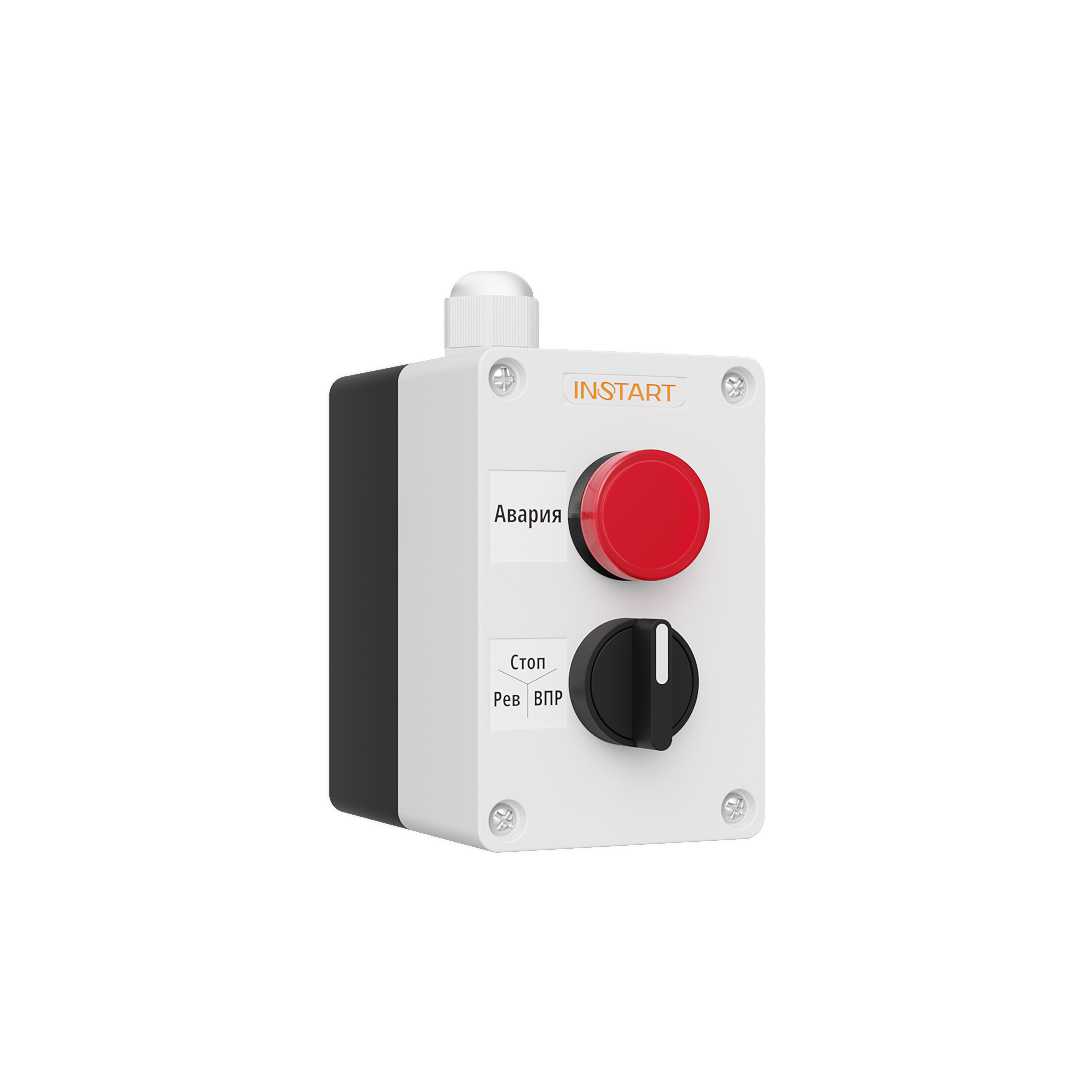

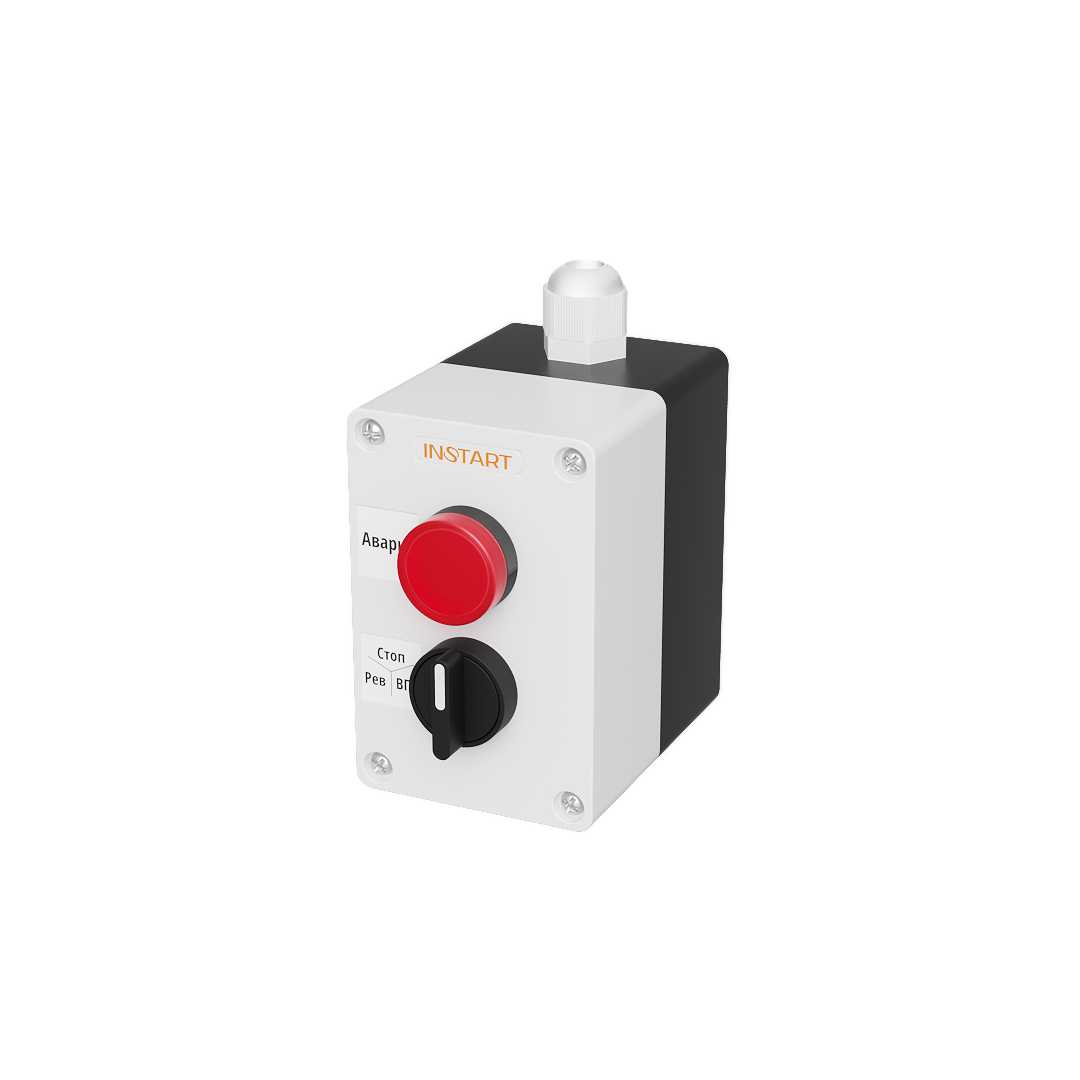

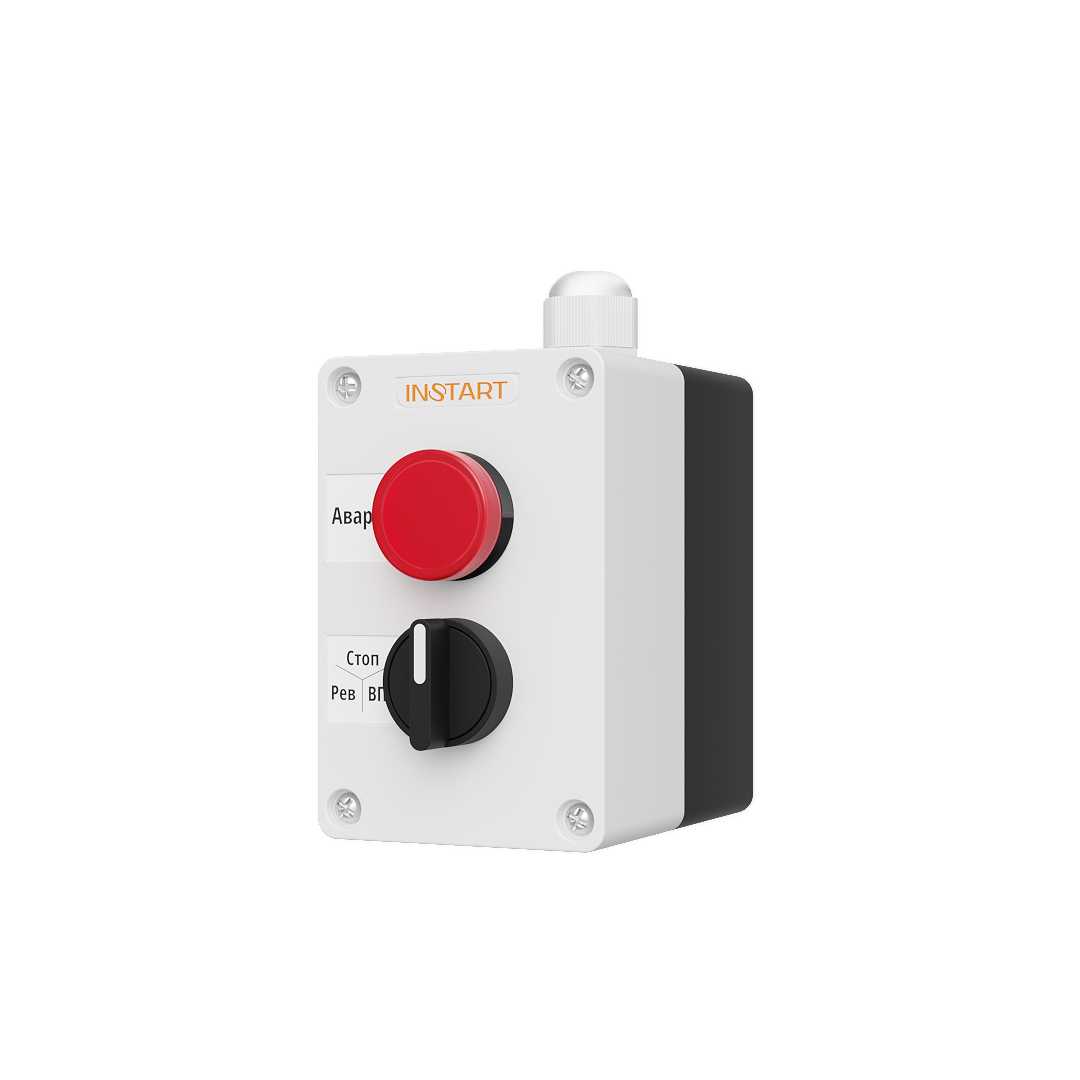

ПУ-2-420 – пульт управления, оснащённый 3-х позиционным переключателем и индикацией в виде красной лампы 24 В. Предназначен для управления пуском, остановом, направлением вращения электродвигателя и индикации аварии преобразователя частоты.

Пульт управления (ПУ) – предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.

Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.

Система обозначений

ПУ-2- Х Y Z

ПУ-2 – корпус кнопочного поста на 2 места.

Х – тип индикатора:
0 – индикация отсутствует.
1 – лампа LED зеленая, матрица 22 мм. напряжение 24 VDC.
2 – лампа LED зеленая, матрица 22 мм. напряжение 230 VAC.
3 – измеритель аналоговых сигналов ИТП-14, матрица 22 мм.
4 – лампа LED красная, матрица 22 мм. напряжение 24 VDC.
5 – лампа LED красная, матрица 22 мм. напряжение 230 VAC.
6 – измеритель аналоговых сигналов ИТП-11, матрица 22 мм.

Y – кнопки/переключатели:
0 – кнопки/переключатели не устанавливаются.
1 – переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
2 – переключатель с фиксацией 3 позиции 2НО, матрица 22 мм.
3:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.

4:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
5:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– кнопка черная Реверс 1НО, матрица 22 мм.
6 – комбинированная кнопка Пуск-Стоп, матрица 22 мм.

Z – потенциометр.
0 – потенциометр не устанавливается.
1 – потенциометр 5 кОм 2 Вт.

Габаритные размеры

Серия ПУ	Габаритные размеры, мм
Серия ПУ	Д	Ш	Г
ПУ-2-ХYZ	125	72	95

Установочные размеры

Серия ПУ	Установочные размеры, мм
Серия ПУ	Д	Ш
ПУ-2-ХYZ	90	54

Обзор двухместных пультов дистанционного управления на примере модели ПУ-2-601

Краткое описание:
Совместная работа двухместного пульта ПУ-2-601 с преобразователем частоты серии MCI.
Задачи, которые можно реализовать при помощи пульта управления приводным оборудованием:
– задание скорости внешним потенциометром
– вывод скорости на панель управления
