Описание устройств плавного пуска

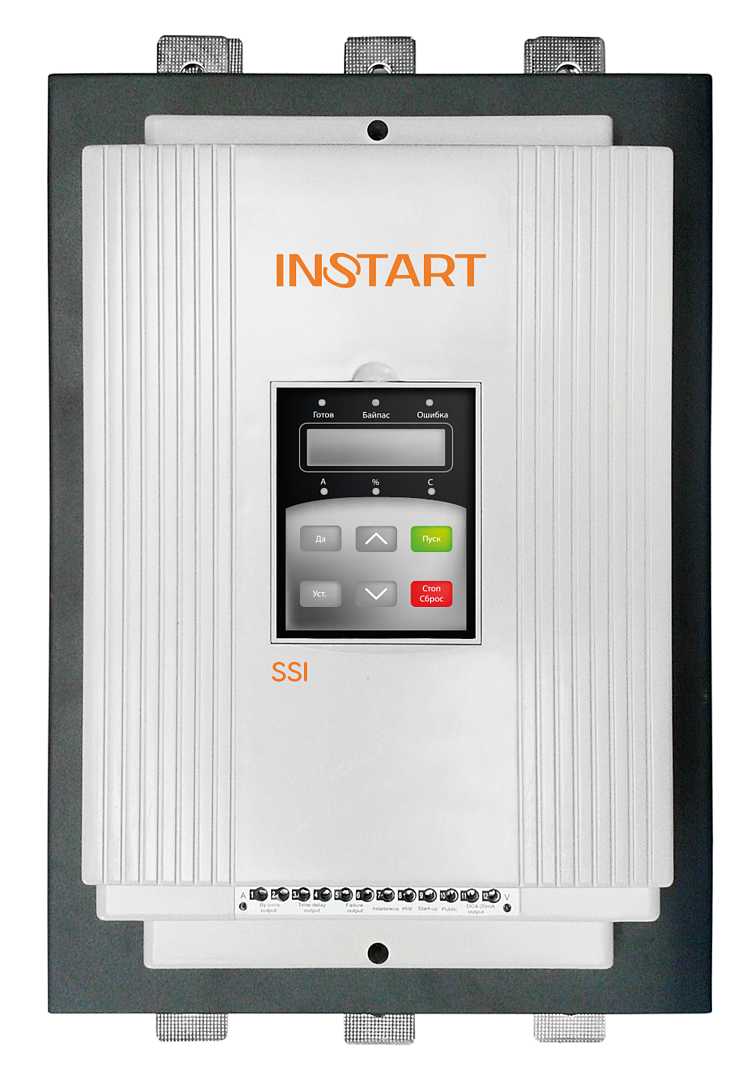

Устройства плавного пуска серии SSI – защита любых асинхронных двигателей в различных применениях.

Устройства плавного пуска серии SSI предназначены для плавного запуска асинхронных короткозамкнутых электродвигателей путем постепенного повышения напряжения на статоре двигателя.

Устройства плавного пуска серии SSI снабжены силовыми тиристорными модулями в каждой фазе, включенными по встречно – параллельной схеме, что обеспечивает управление всеми тремя фазами на протяжении полного периода пуска и останова двигателя.

Устройства плавного пуска INSTART применяются в различных областях промышленности, везде, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.

Гарантия 2 года

Какую серию выбрать SSI или SBI?

серия SSI

Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки)

Диапазон мощности:
5.5 – 600 кВт

УПП серии SSI предпочтительнее в случаях:

Если УПП подключается к электродвигателю, который был установлен ранее и до это запускался прямым пуском. В этом случае задействуется имеющийся контактор.
Если необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и прямого пуска двигателя, через контактор.
Если необходимо реализовать плавного пуска электродвигателя мощность более 75 кВт.

серия SBI

Стандартная серия общего применения со встроенным обводным контактором

Диапазон мощности:
5.5 – 55 кВт

УПП серии SBI предпочтительнее в случаях:

Если с помощью серии производится первичное подключение электродвигателя с нуля. В этом случае наличие встроенного обводного контактора максимально упросит процесс подключения.
Если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.

Система обозначения

Серия
Мощность, кВт
Ток, А
Входное напряжение, В
3 ~ 400 (380) B, 50/60 Гц
3 ~ 690 (660) B, 50/60 Гц
Платы расширения (опция для УПП серии SNI)
Дополнительное защитное покрытие плат лаком
Защитное покрытие плат компаундом

Схема подключения устройств плавного пуска

Массогабаритные характеристики устройств плавного пуска

Габаритные и установочные размеры устройств плавного пуска серии SSI от 5.5 до 55 кВт

Модель	Габариты, мм			Установочные размеры, мм		вес (нетто), кг
Модель	ш	в	г	ш1	в1	вес (нетто), кг
SSI-5.5/11-04	148	271	160	130	247	5
SSI-7.5/15-04	148	271	160	130	247	5
SSI-11/23-04	148	271	160	130	247	5
SSI-15/30-04	148	271	160	130	247	5
SSI-18.5/37-04	148	271	160	130	247	5
SSI-22/43-04	148	271	160	130	247	5
SSI-30/60-04	148	271	160	130	247	5
SSI-37/75-04	148	271	160	130	247	5
SSI-45/90-04	148	271	160	130	247	5
SSI-55/110-04	148	271	160	130	247	5

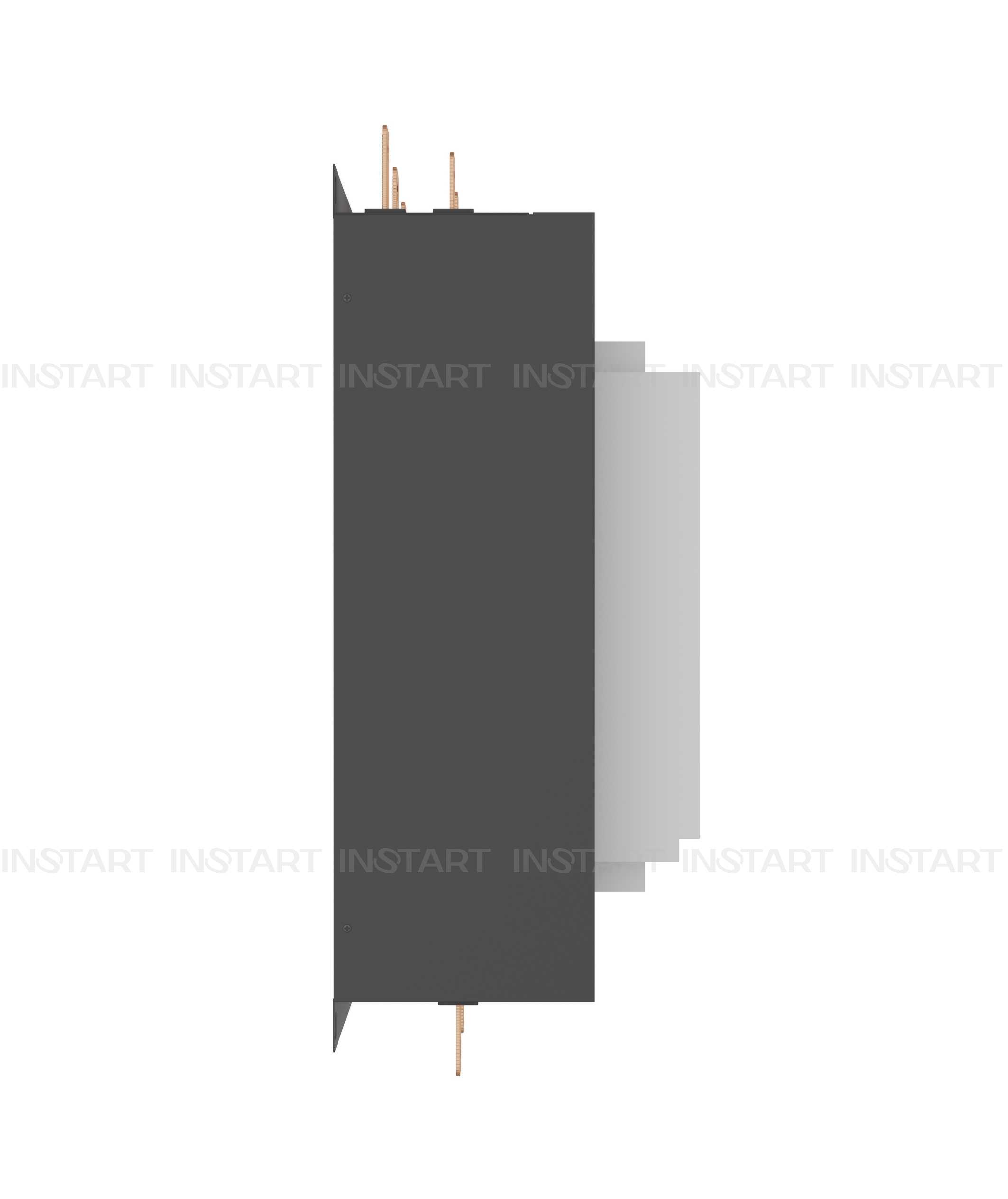

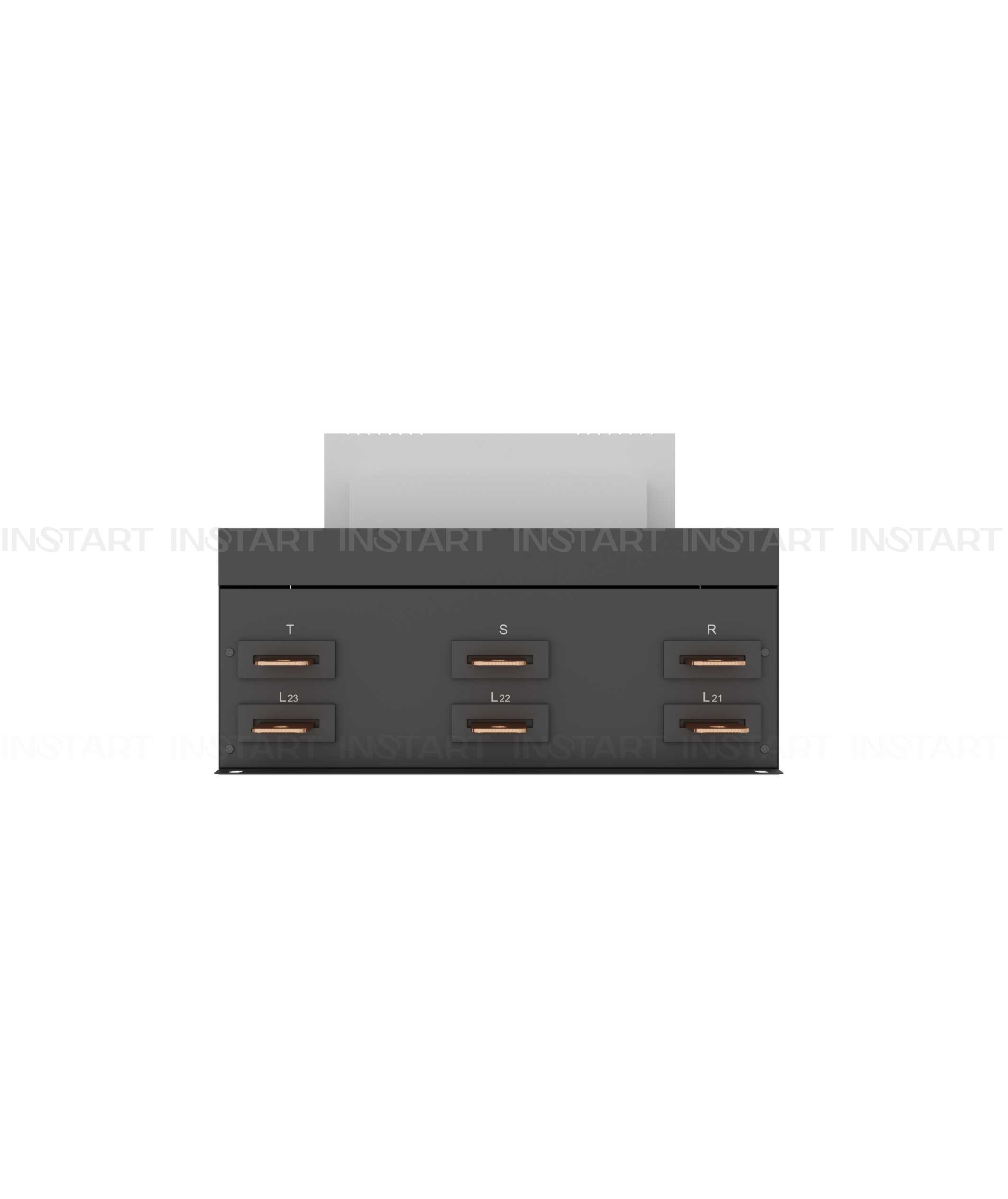

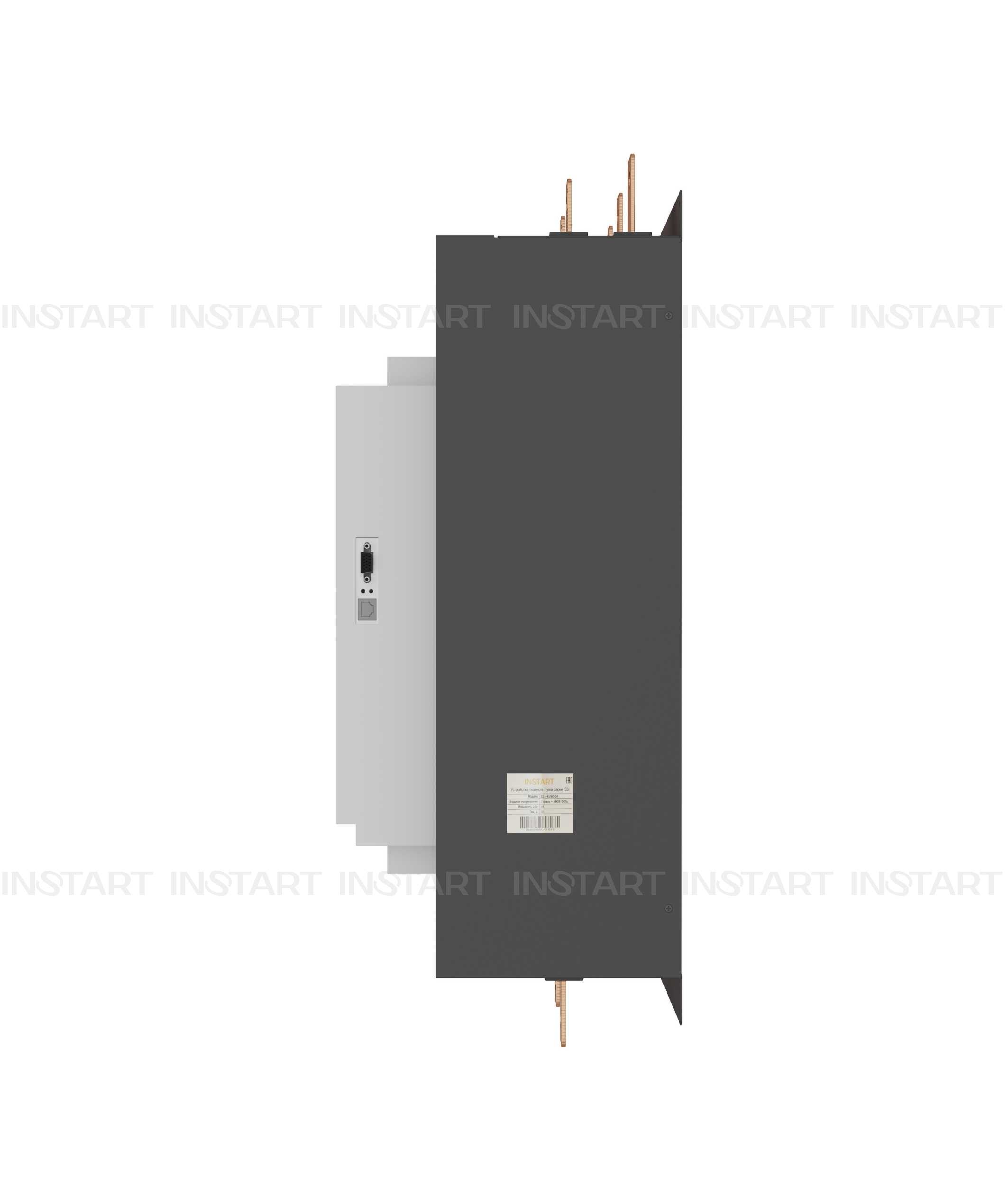

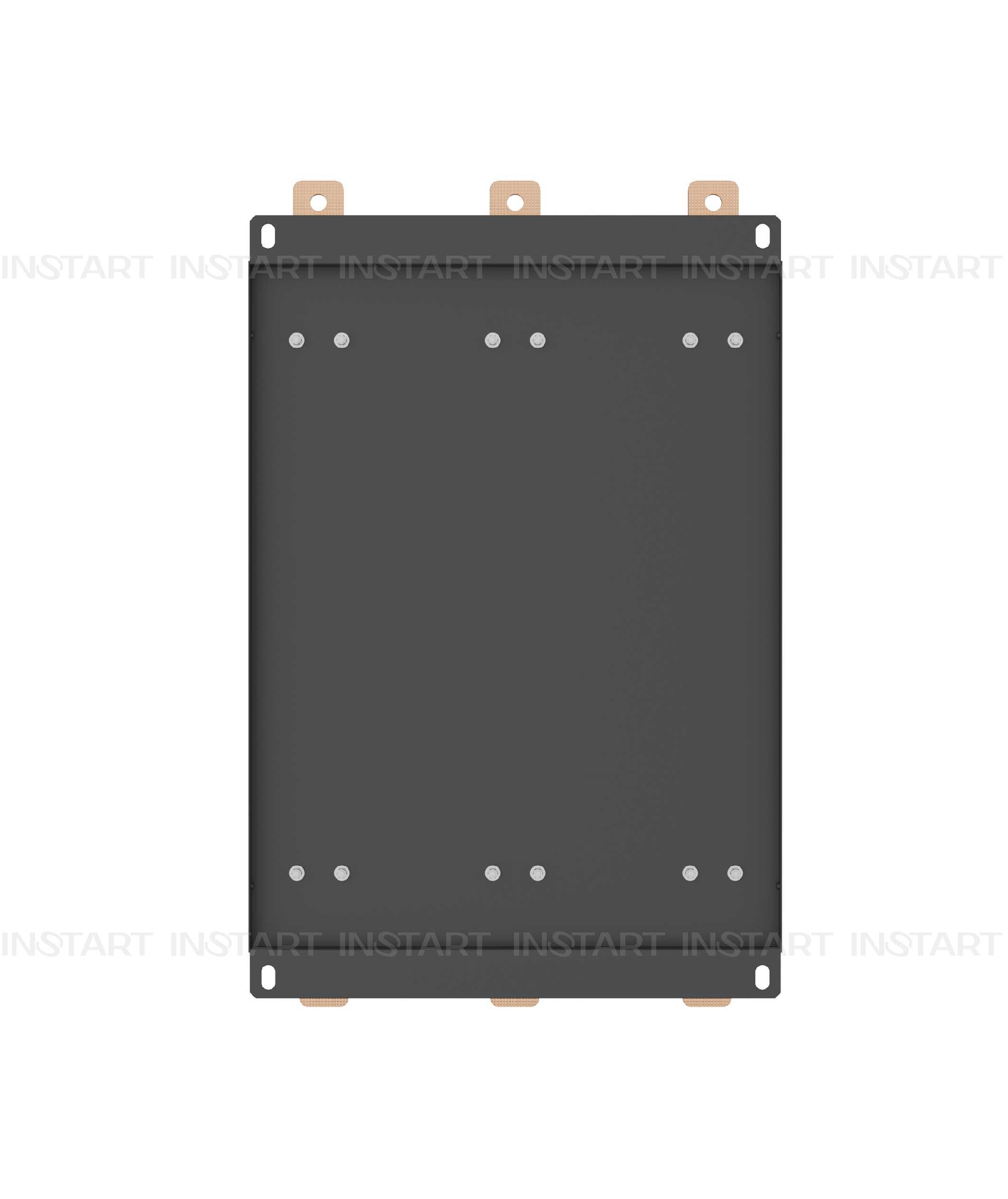

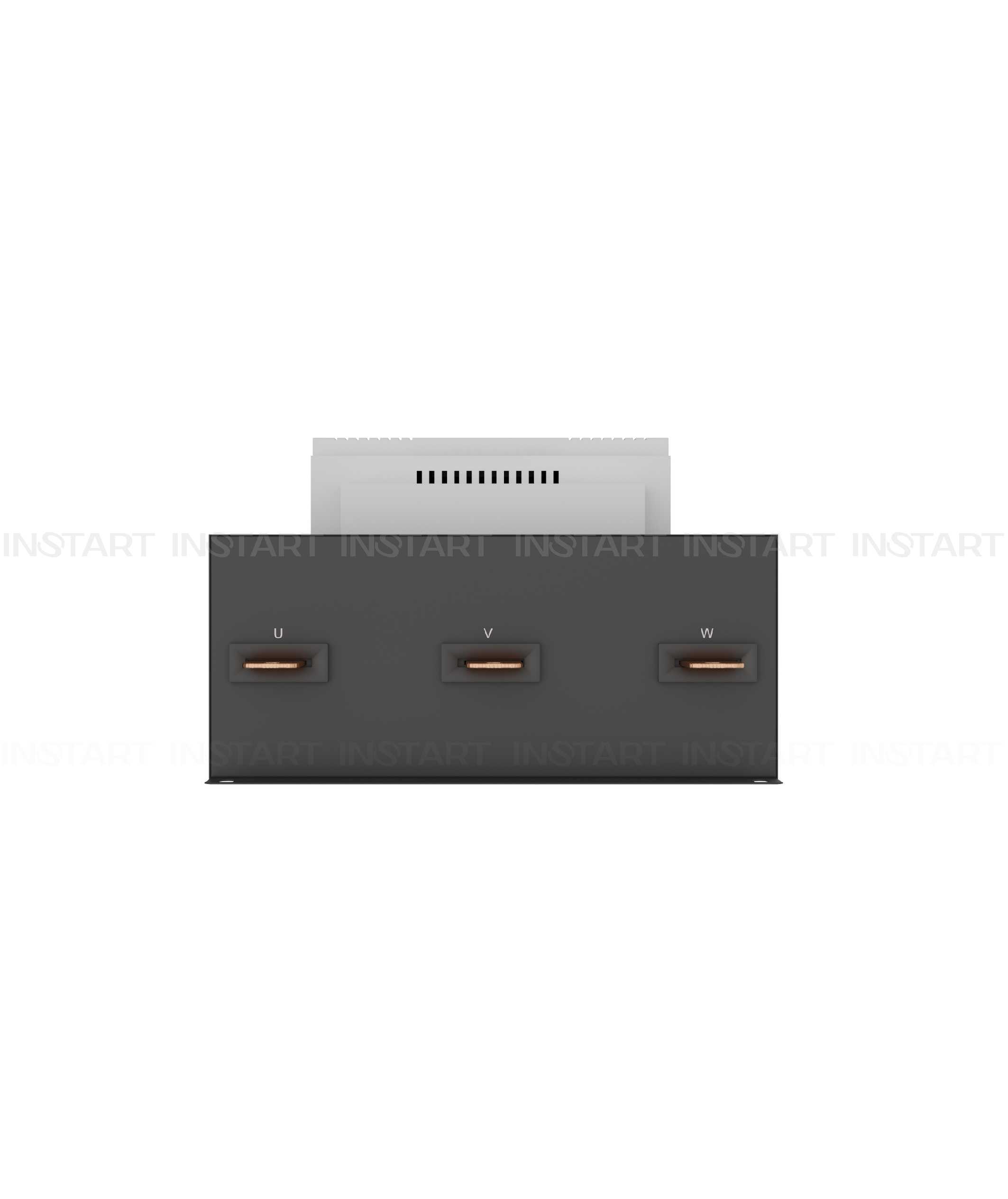

Габаритные и установочные размеры устройств плавного пуска серии SSI от 75 до 600 кВт

Модель	Габариты, мм			Установочные размеры, мм		вес (нетто), кг
Модель	ш	в	г	ш1	в1	вес (нетто), кг
SSI-75/150-04	257	513	196	235	380	21
SSI-90/180-04	257	513	196	235	380	21
SSI-115/230-04	257	513	196	235	380	21
SSI-132/264-04	257	513	196	235	380	21
SSI-160/320-04	257	513	196	235	380	21
SSI-185/370-04	257	513	196	235	380	21
SSI-200/400-04	257	513	196	235	380	21
SSI-250/500-04	290	553	248	260	465	21
SSI-280/560-04	290	553	248	260	465	21
SSI-320/640-04	290	553	248	260	465	25
SSI-355/710-04	330	586	246	300	508	25
SSI-400/800-04	330	586	246	300	508	30
SSI-450/900-04	330	586	246	300	508	30
SSI-500/1000-04	410	665	255	350	547	42
SSI-600/1200-04	410	665	255	350	547	42

Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SSI

Модель	Мощность двигателя, кВт	Ток, А
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ±2%
SSI-5.5/11-04	5.5	11
SSI-7.5/15-04	7.5	15
SSI-11/23-04	11	23
SSI-15/30-04	15	30
SSI-18.5/37-04	18.5	37
SSI-22/43-04	22	43
SSI-30/60-04	30	60
SSI-37/75-04	37	75
SSI-45/90-04	45	90
SSI-55/110-04	55	110
SSI-75/150-04	75	150
SSI-90/180-04	90	180
SSI-115/230-04	115	230
SSI-132/264-04	132	264
SSI-160/320-04	160	320
SSI-185/370-04	185	370
SSI-200/400-04	200	400
SSI-250/500-04	250	500
SSI-280/560-04	280	560
SSI-320/640-04	320	640
SSI-355/710-04	355	710
SSI-400/800-04	400	800
SSI-450/900-04	450	900
SSI-500/1000-04	500	1000
SSI-600/1200-04	600	1200

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SSI

Компонент	Характеристика
Напряжение питания и диапазон мощностей	3 фазы, 342-440 В (+ 5% не более 20мс), 5.5 – 600 кВт
Частота электропитания	50/60 Гц ± 2%
Применяемые электродвигатели	Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков	Не более 20 раз в час (не чаще 1 раза в 3 минуты)
Пусковое напряжение	30-70%
Ограничение пускового тока	200-500%
Время пуска	2-60 с
Время останова	0- 60 с
Максимальные рабочий ток	50 — 200 %
Режимы пуска	Режим ограничения тока; режим рампы по напряжению; запуск рывком в режиме ограничения тока; запуск рывком в режиме рампы по напряжению; режим рампы по току; режим двойного контура регулирования; с ограничением тока и напряжения
Режимы останова	Режим плавного останова, режим свободного останова
Наличие шунтирующего контактора	Отсутствует (необходимо использовать внешний контактор)
Релейные выходы	Программируемый выход с задержкой, выход ошибки, управление шунтирующим контактором
Входы управления	Пуск, стоп, аварийный стоп
Аналоговый выход	4…20 мА, мониторинг действующего тока двигателя
Сетевой протокол	Поддержка стандартного протокола Modbus RTU
Функции защиты	Защита от перегрева устройства плавного пуска, защита от обрыва входной фазы, защита от обрыва выходной фазы, защита от перекоса фаз, токовая защита при запуске, защита от перегрузки в процессе работы двигателя, защита от пониженного напряжения, защита от повышенного напряжения, защита от короткого замыкания нагрузки, защита от длительного пуска, защита от установки неверных параметров, защита от неверного подключения
Степень защиты	IP20: модели от 5.5 кВт по 55 кВт IP00: модели от 75 кВт
Внешние условия	Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха – в интервале от -30 до +55°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G
Система охлаждения	Естественное охлаждение воздухом

Обзор устройств плавного пуска INSTART серии SSI

Краткое описание:
Упаковка. Руководство по эксплуатации и паспорт на изделие. Внешний вид изделия. Клеммы управления. Способ крепления. Встроенный Modbus RTU. Степень защиты. Основные различия между сериями. Байспасный (обводный) контактор в серии SBI.
