Подробное описание

ИБП данной серии представляют собой модульные онлайн (с двойным преобразованием) ИБП мощностью 15-400кВА (200V/208V/220V)

Независимый ЖК-дисплей в каждом силовом модуле

Каждый силовой модуль ИБП имеет собственный ЖК-дисплей, который индицирует состояние модуля, значения параметров сети, аккумуляторных батарей в реальном времени.

Дружественный интерфейс с поддержкой русского языка

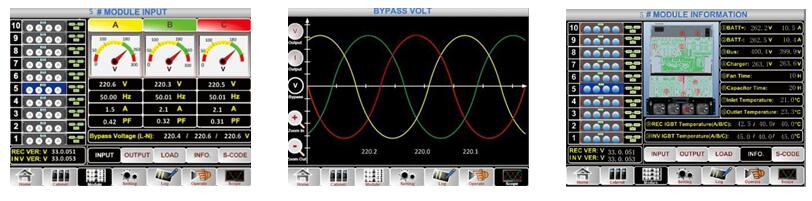

На большом цветном сенсорном ЖК-дисплее индицируется текстовая и графическая информация о режиме работы ИБП, измерения параметров сети на входе и выходе ИБП, измерения параметров аккумуляторных батарей, инструкции, хронология событий и пр.

Конструктивные особенности силового модуля

Силовые модули ИБП имеют возможность “горячей замены”.

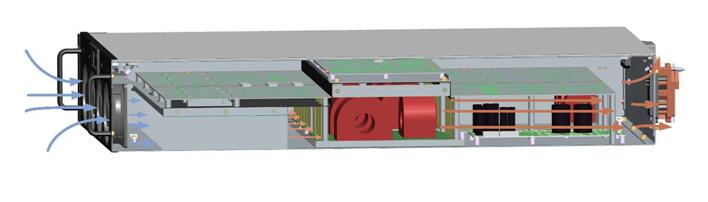

Поток охлаждающего воздуха не проходит через печатные платы силовых модулей. Электронные компоненты не пылятся, что повышает надежность их работы. Данная конструктивная особенность позволяет эксплуатировать ИБП даже в пыльных помещениях.
Силовые модули имеют избыточный вентилятор охлаждения. При выходе из строя одного из вентиляторов, силовой модуль будет нормально функционировать.

Уникальное схемное решение

В выпрямителе и инверторе вместо единичных IGBТ-транзисторов используются IGBT-модули, обладающие рядом преимуществ:

IGBT-транзисторы находятся внутри IGBT-модуля, это позволяет уменьшить количество точек электрических соединений, следовательно, повысить надежность.
IGBT-модули имеют более компактные размеры, что позволяет уменьшить габаритные размеры силового модуля и системы в целом.
В IGBT-модули интегрированы температурные датчики, обеспечивающие точное измерение температуры IGBT-транзисторов.

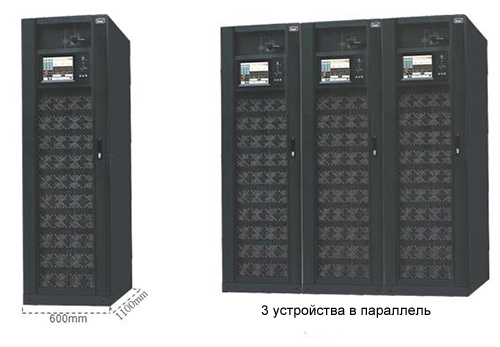

Компактные размеры. Модульная архитектура. Масштабируемость.

Система площадью 300 кВА занимает площадь 0,66 м². Отношение мощности к площади составляет всего 409 кВт/м², что позволяет значительно экономить ценную площадь.
Мощность системы можно увеличивать за счет установки силовых модулей. Мощность системы может составлять от 25 кВА до 900 кВА, максимум 30 силовых модулей.
Возможность реализации резервирования по схеме N+X.

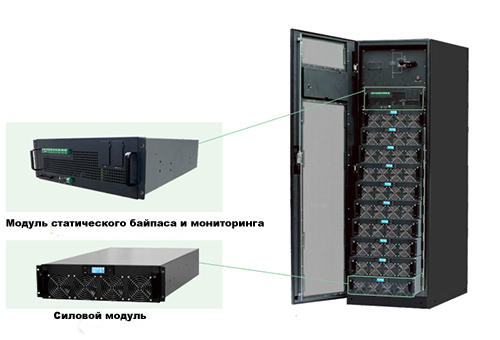

Возможность горячей замены силовых модулей, модуля байпаса и мониторинга.
Дополнительное модульное зарядное устройство, которое позволяет уменьшить время заряда аккумуляторных батарей. Зарядный ток составляет 50 А * N.

Технические характеристики

Модель		RML200/20X
Мощность		200 кВА / 1600 кВт
Тип модуля питания		PML20X (20 кВА / 160 кВт)
Вход
Фаза		3 фазы + нейтраль + заземление, 200V/208V/220V (линия к линии)
Диапазон напряжения		166 ~ 261 Vac (Линия-Линия), полная нагрузка 125V ~ 166 Vac (Линия-Линия), нагрузка уменьшается линейно в зависимости от минимального фазного напряжения
Диапазон частот		40Hz-70Hz
Коэффициент мощности		>0.99
Коэффициент нелинейных искажений		THDi<3% @ при 100% загрузке
Выход
Напряжение		200V/208V/220V
Регулятор напряжение		1.5%
Искажение напряжения		THD<1% (линейная нагрузка), THD<6% (нелинейная нагрузка)
Коэффициент мощности		0.8
Коэффициент амплитуды		3:1
Перегрузочная способность		110% на 1 час; 125% на 10 минут; 150% на 1 минуту; >150% на 200 милисекунд
Аккумулятор
Напряжение		±120VDC
Расход энергии на подзарядку		20%*Питание системы
Величина погрешности напряжения заряда		±1%
Система
Эффективность системы		Нормальный режим: 93%; Эко-режим: 98%; Режим аккумулятора: 93%
Дисплей		10.4" LCD + LED, цветной сенсорный экран + клавиатура
Класс IP		IP20
Интерфейс		Стандарт: RS232, RS485, сухие контакты; USB, аварийное отключение питания (EPO); Опция: плата SNMP
Эксплуатационная температура/ Температура хранения		0～40℃/-25～70℃
Относительная влажность		0~95% (без конденсации)
Шум		65dB при 100% нагрузки, 62dB при 45% нагрузки (1 метр расстояние)
Физические характеристики
Вес нетто (кг)	Шкаф	220 Кг
	Модуль питания	PML20X: 34 Кг
Размеры (ШхДхВ) (мм)	Шкаф	60011002000
	Модуль питания	PML20X:460790134

Документация

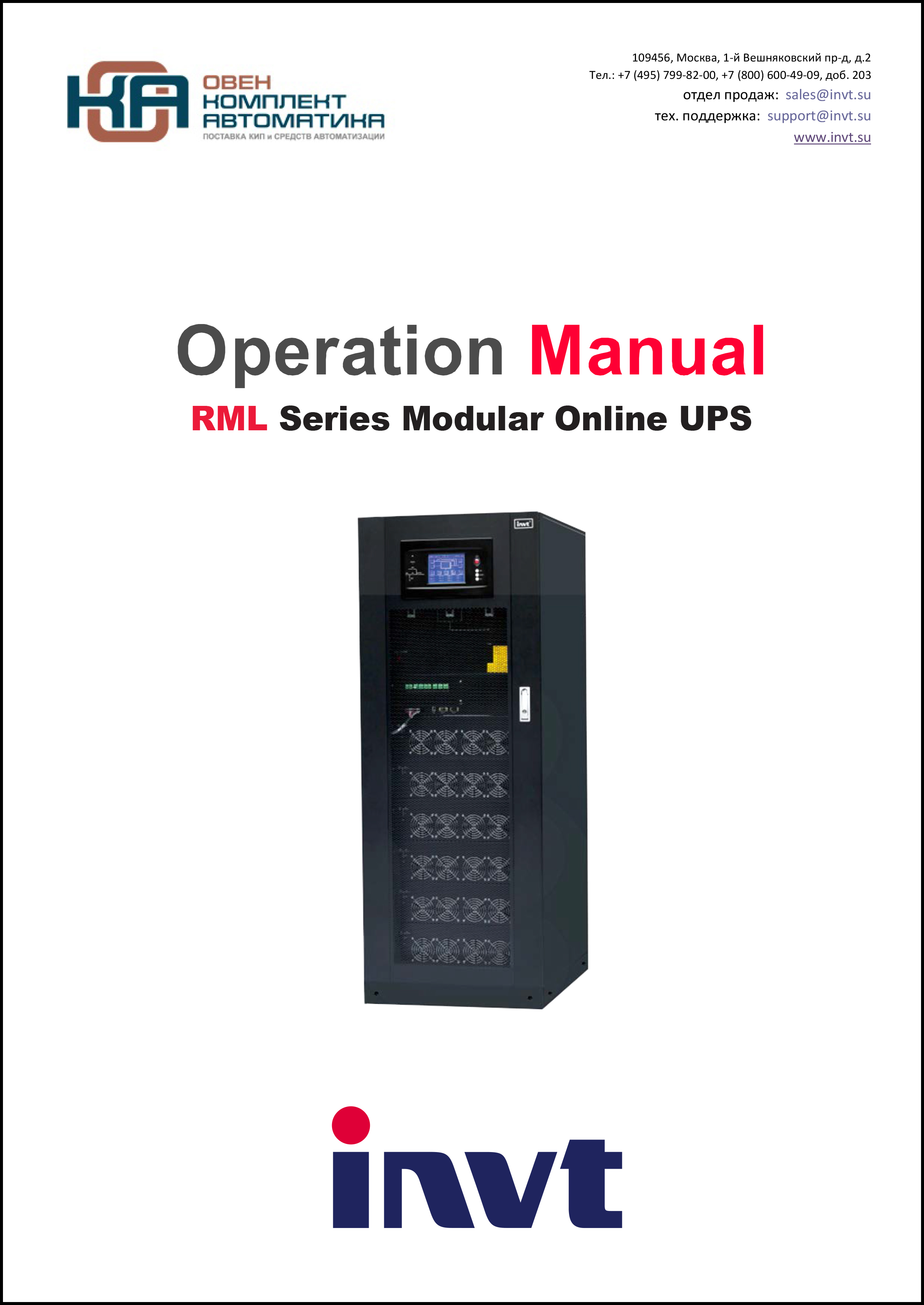

Руководство по эксплуатации серии RML

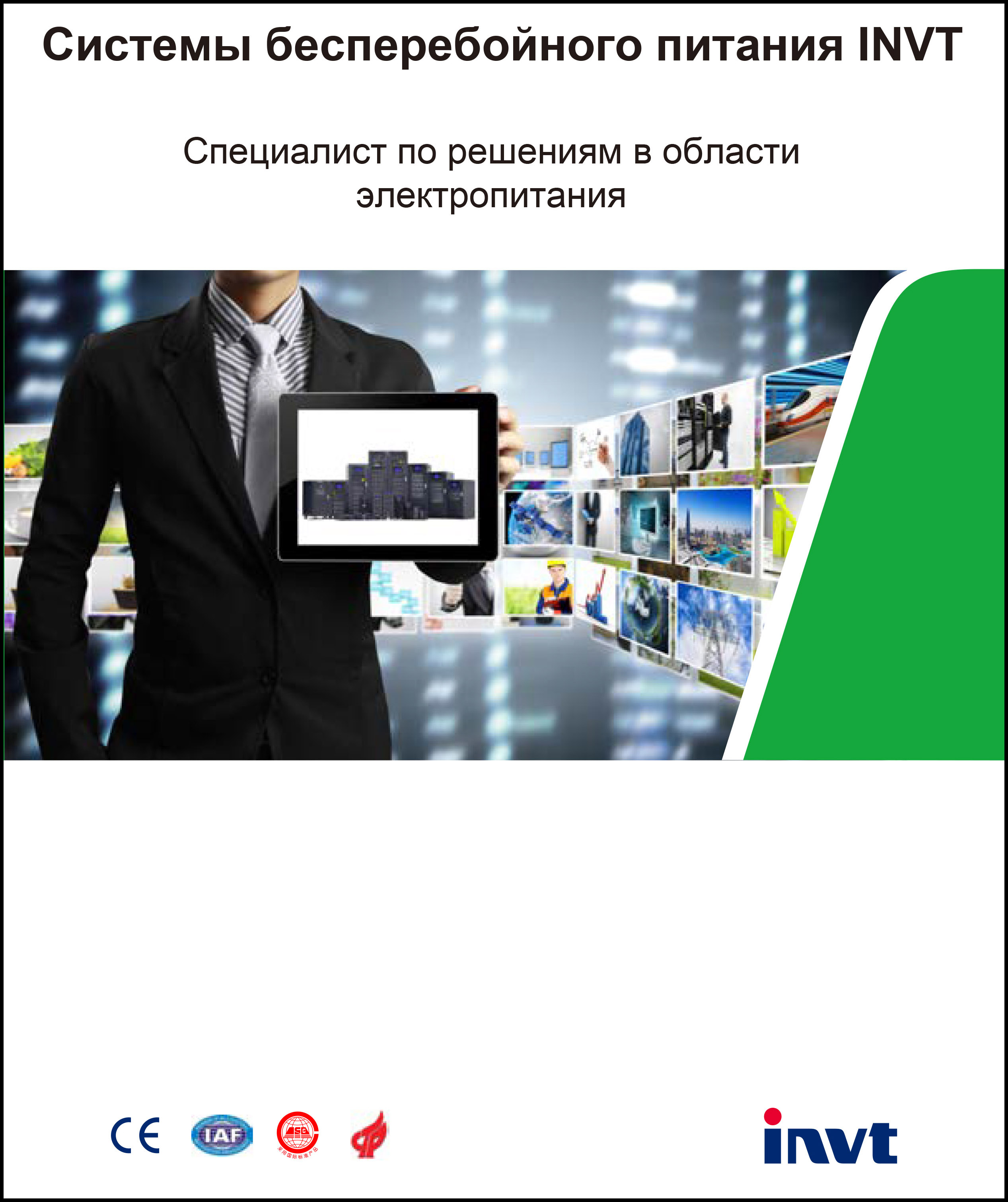

Каталог ИПБ (UPS)

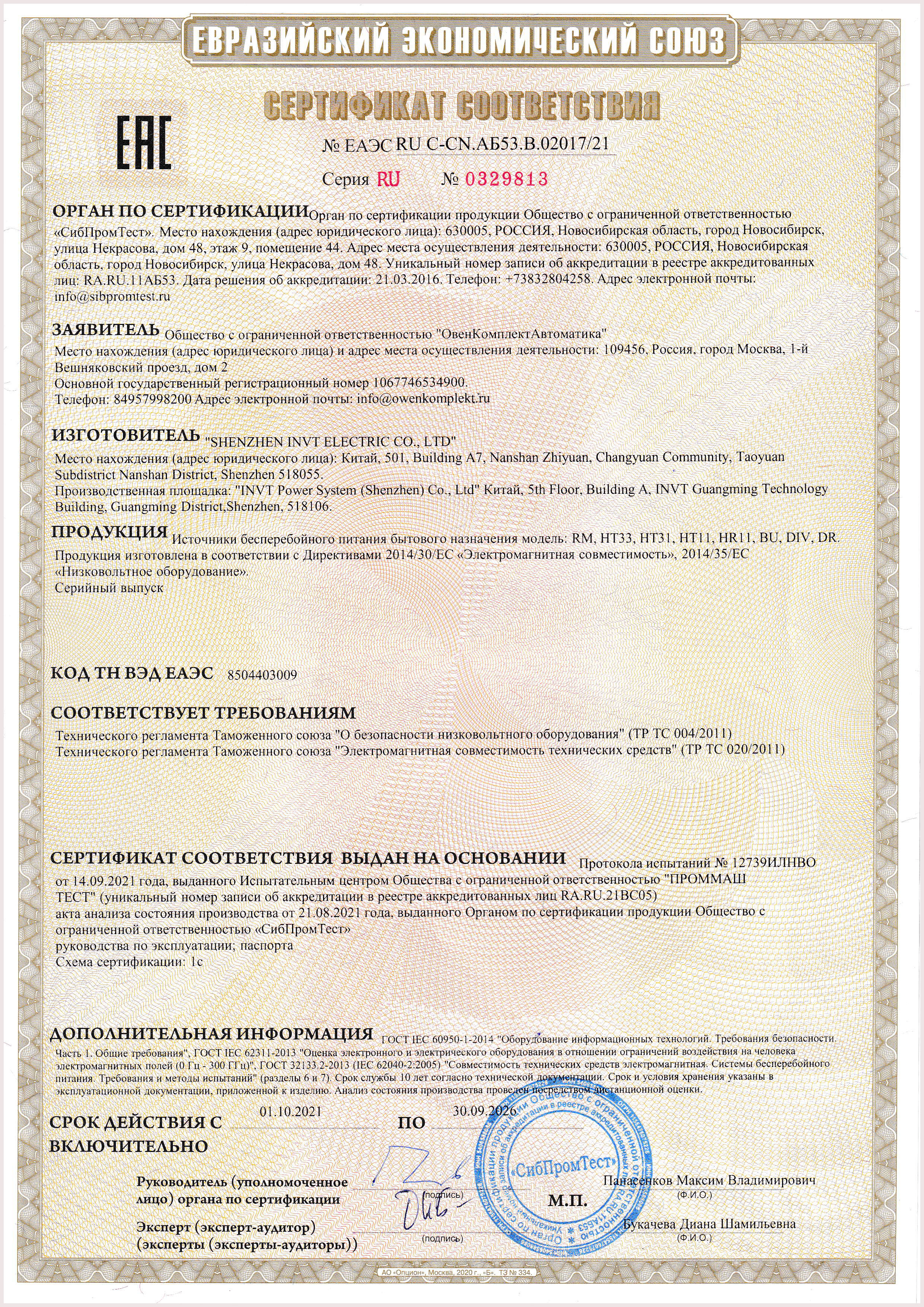

Сертификат соответствия ИПБ (UPS)
