Подробное описание

Преобразователи частоты CHV 180 – лифтовая серия. Специализированные частотные преобразователи с векторным управлением, разработанные под нужды и потребности производителей лифтового оборудования. Управление лифтами с червячным редуктором и без редукторными лифтами со скоростью перемещения менее 4 м/с. Аналог преобразователей Schneider и DELTA.

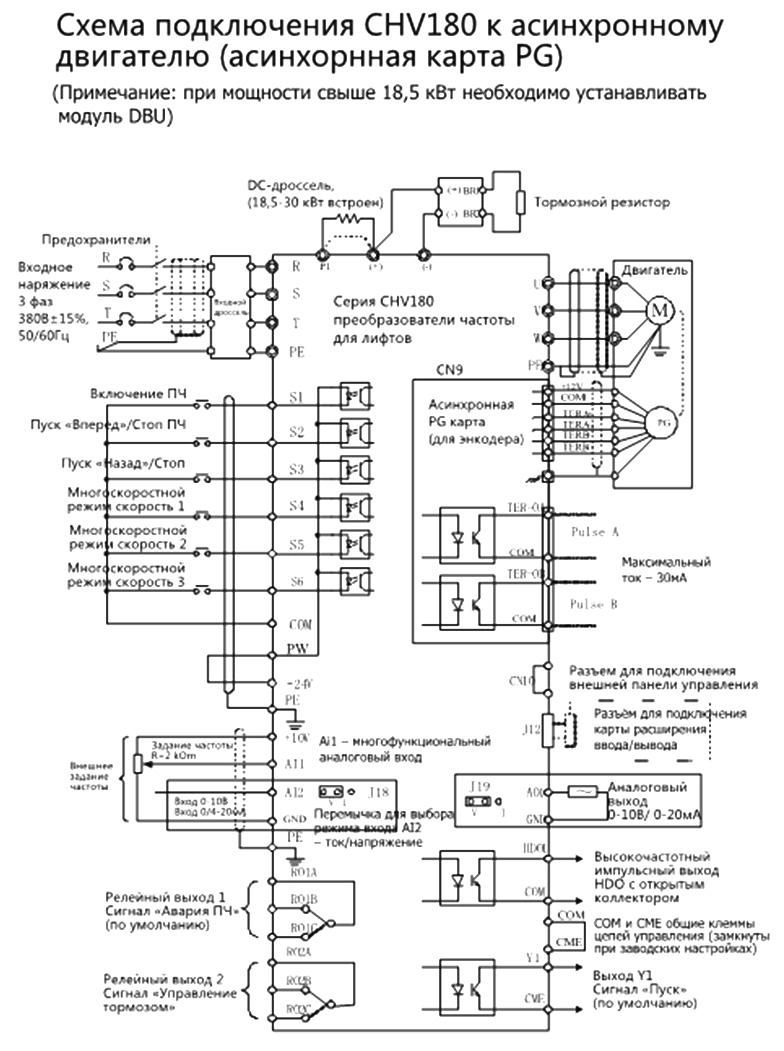

Можно эксплуатировать как с асинхронным, так и с синхронным двигателем.
Поддержка тензодатчика.

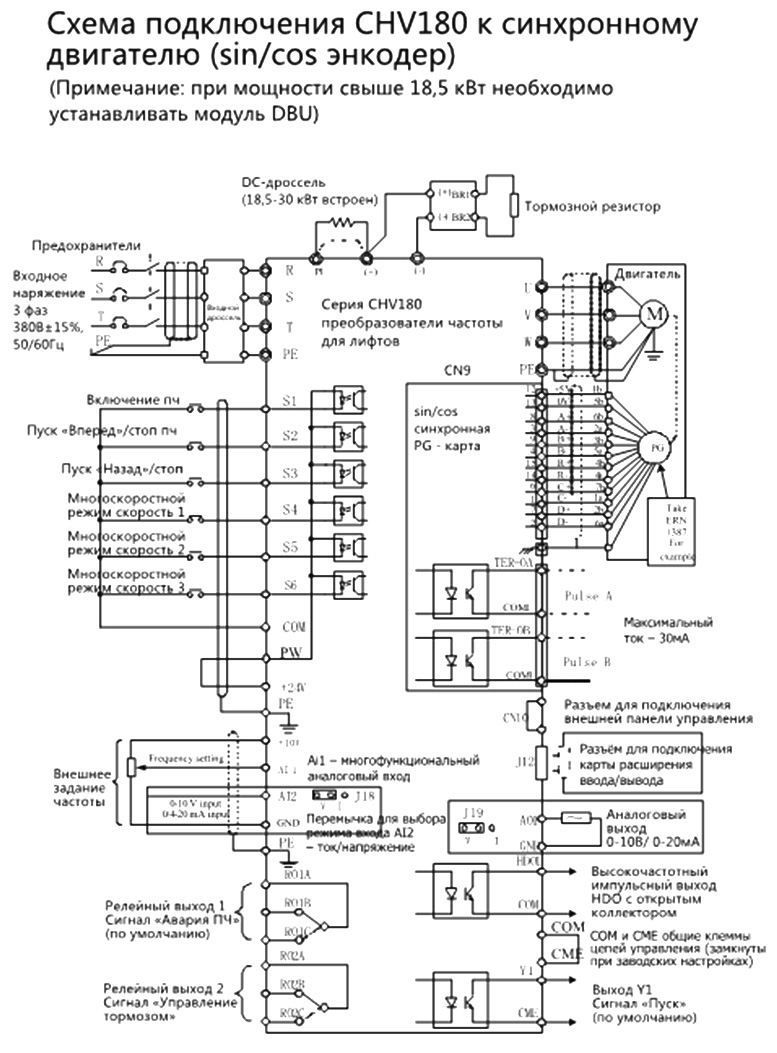

При наличии sin / cos энкодера возможна автоматическая настройка параметров неподвижного синхронного двигателя с постоянным магнитом (частотный преобразователь определяет начальный угол полюса синхронного двигателя в неподвижном состоянии).

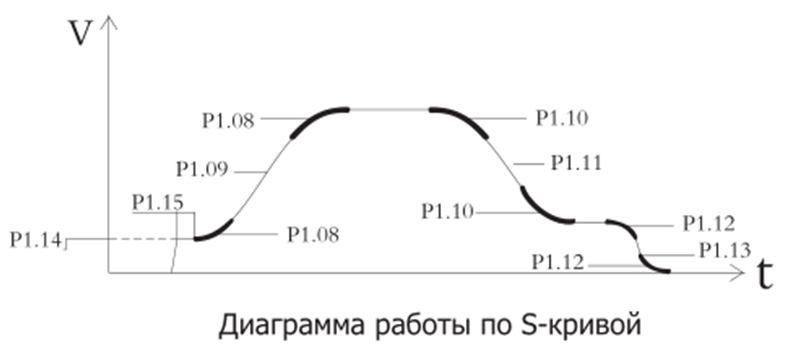

Алгоритм плавного разгона и торможения по S – кривой и использование в своих расчетах пропорционально-интегральных коэффициентов для точного регулирования скорости и комфортного перемещения в кабине лифта.

Функция принудительного замедления, необходима для предотвращения столкновения кабины с верхним или нижним ограничителем.
Функция аварийной остановки.
Несколько разновидностей плат расширения для энкодеров: асинхронная PG-плата, синусоидально-косинусоидальная, синхронная PG-плата и UVW синхронная PG-плата.
Встроен DC-реактор для мощности ≥18,5 кВт.
Встроенное тормозное устройство для мощности ≤15 кВт.
Дополнительно комплектуются блоком рекуперативного торможения серии RBU для возврата энергии в сеть.

Области применения:

лифты;
подъемные механизмы.

Модель	Номинальная мощность (кВт)	Номинальный выходной ток (A)
3AC 380V -15%~15%
CHV180-004G-4	4	9
CHV180-5R5G-4	5,5	13
CHV180-7R5G-4	7,5	17
CHV180-011G-4	11	25
CHV180-015G-4	15	32
CHV180-018G-4	18,5	37
CHV180-022G-4	22	45
CHV180-030G-4	30	60
CHV180-037G-4	37	75
CHV180-045G-4	45	90

Технические характеристики

Вход	Входная частота	47- 63 Гц
	Аналоговые входы	AI1 - аналоговый вход -10 В – +10 В. Входной импеданс: 20 кΩ. AI2- Аналоговый вход: 0–10 В / 0–20 мА, режим переключается перемычкой J16. Входной импеданс: 10 кΩ (для сигнала по напряжению) / 250 Ω (сигнал по току)
	Дискретные входы	6 многофункциональных бинарных входов
Выход	Выходное напряжение	От 0 до номинального входного напряжения
	Выходная частота	0-400 Гц
	Аналоговые выходы	1 аналоговых выход, 0–20 мА или 0–10 В.
	Релейные выходы	2 релейных выхода, НО или НЗ
	Сетевой интерфейс	MODBUS, число передачи в бодах: до 38400 бод. Интерфейс-RS-485.
	Импульсный выход	1-н Высокочастотный импульсный выход и 1-н многофункциональный выход с открытым коллектором
Встроенные блоки	Встроенный блок торможения	До 15 кВт
Встроенные блоки	Встроенный реактор постоянного тока для предотвращения повреждения большими токами	От 18,5 кВт - 30 кВт
Функции управления	Режим управления	По вольт-частотной характеристике U/F Векторное без обратной связи (SVC) Управление по замкнутому контуру (VC)
	Тип двигателя	Асинхронный и синхронный (если организована обратная связь с энкодера sin/cos или или UVW) двигатель
	Коэффициент регулирования скорости	Диапазон регулирования скорости: 1:100 (SVC) и 1:1000 (VC)
	Точность регулирования скорости	+-0,5% от максимальной скорости (SVC) +-0,1 от максимальной скорости (VC)
	Перегрузочная способность	150% от номинального тока в течении 60 секунд. 180% от номинального тока в течении 10 секунд.
	Стартовый момент вращения	150% от номинального момента вращения на частоте 0,5 Гц (бездатчиковое векторное управление). 200% от номинального вращающего момента по частоте 0 Гц (векторное управление).
Функции	Функция задания частоты	Цифровой вход, панель оператора, аналоговый вход, последовательный коммуникационный интерфейс
	Автоматическая регулировка напряжения (Функция AVR)	Поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети
	Функции защиты	До 30 защит. Перегрузка по току, перегрев, перенапряжение, пониженное/повышенное напряжение, обрыв фазы, перегрузка и т.д.
	Функция отслеживания скорости	Предварительная компенсация вращающего момента
Остальное	Температура окружающей среды	От - 10°С до + 40°С. Мощность инвертора снижается при эксплуатации при температурах свыше 40°С на 4% при увеличении на 1°С до 50 °С. Свыше эксплуатация запрещена.
	Температура хранения	От - 30°С до + 60°С
	Высотность	0-1000 м без ухудшения рабочих параметров. 1000-4000 согласно графику приведенному в руководстве.
	Степень защиты	IP20

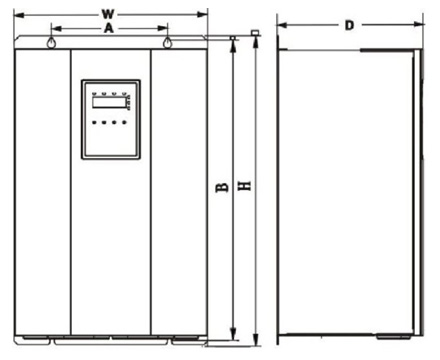

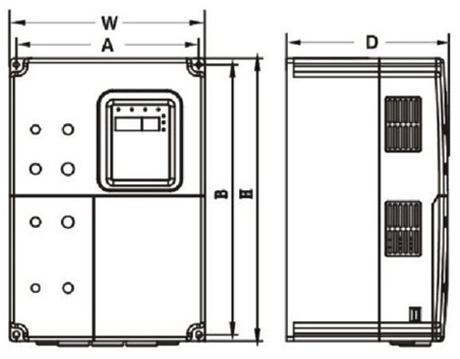

Габаритные размеры

до 15 кВт

18,5–30 кВт

Мощность (кВт)	Размер	A (мм)	B (мм)	H (мм)	W (мм)	D (мм)	Гнездо (мм)
Мощность (кВт)	Размер	Монтажные размеры		Габариты			Гнездо (мм)
4.0~5.5	C	147.5	237.5	250	160	175	5
7.5~15	D	206	305.5	320	220	180	6
18.5~30	E	176	454.5	467	290	215	6.5
