Подробное описание

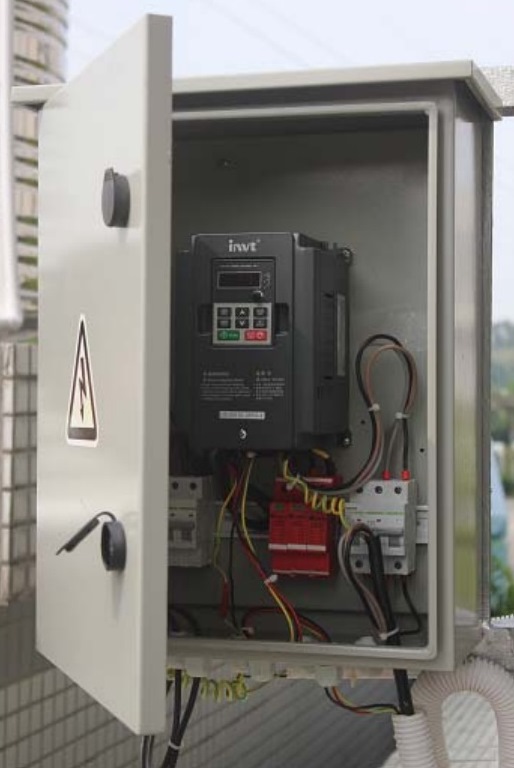

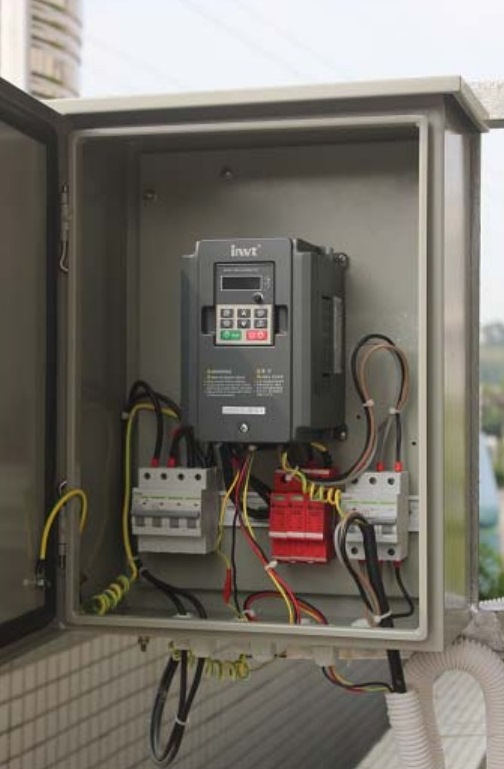

Преобразователи частоты GD 100-01 – это частотные преобразователи с векторным и скалярным управлением, обладающий современным дизайном, качественной элементной базой, высоким уровнем сборки, встроенным входным ЕМС фильтром (класс С2), по интересной и конкурентоспособной цене. Изготовленные на базе GD-100, они могут быть запитаны как от источников переменного напряжения, так и от источников постоянного напряжения. Наибольшее применение данная серия нашла в управлении насосами запитанными от солнечных батарей. Постоянный ток вырабатываемый солнечными батареями поступает на вход инвертора где и преобразуется в переменный для питания насоса. Выходная мощность зависит от интенсивности солнечного света.


Преимущества
Технические характеристики
|
Максимальное входное напряжение постоянного тока |
800 В |
|
Рекомендуемый диапазон напряжения для MPPT |
350 – 750 В |
|
Рекомендуемое входное напряжение |
513 В |
|
КПД MPPT |
99,9% |
|
Выходной канал |
1 |
|
Выходное напряжение |
3-х фазное 380В |
|
Выходная частота |
0-60 Гц |
|
КПД |
97% |
|
Метод охлаждения |
Пассивно активный (воздушное охлаждение) |
|
Степень защиты |
IP 20 |
|
Модель |
Максимальный постоянный входной ток (А) |
Номинальный выходной ток* (А) |
Ориентировочная мощность водяного насоса |
|
GD100-01-0R7G-4 |
4.2 |
2,5 |
0,75 |
|
GD100-01-1R5G-4 |
6.1 |
3.7 |
1,5 |
|
GD100-01-2R2G-4 |
7.1 |
5 |
2,2 |
|
GD100-01-004G-4 |
16.5 |
9.5 |
4,0 |
|
GD100-01-5R5G-4 |
23.9 |
14 |
5,5 |
|
GD100-01-7R5G-4 |
30.6 |
18,4 |
7,5 |
|
GD100-01-011G-4 |
39.2 |
25 |
11 |
|
GD100-01-015G-4 |
49 |
32 |
15 |
* - Когда выходное напряжение равно 380В, то номинальный выходной ток соответствует данным приведенным в таблице. Когда выходное напряжение соответствует 400В, 415В или 440В, то ток номинальный ток будет меньше, и рассчитывается согласно номинальной мощности.
|
Модель частотного преобразователя |
Максимальный постоянный входной ток (А) |
Напряжение холостого хода |
|||||||||
|
20+-3В |
30+-3В |
36+-3В |
42+-3В |
||||||||
|
Пиковая мощность ±5Wp |
Количество элементов |
Пиковая мощность ±5Wp |
Количество элементов |
Пиковая мощность ±5Wp |
Количество элементов |
Пиковая мощность ±5Wp |
Количество элементов |
Пиковая мощность ±5Wp |
Количество элементов |
||
|
GD100-01-0R7G-4 |
4.2 |
30 |
29*1 |
— |
— |
— |
— |
— |
— |
— |
— |
|
GD100-01-1R5G-4 |
6.1 |
60 |
30*1 |
— |
— |
— |
— |
— |
— |
— |
— |
|
GD100-01-2R2G-4 |
7.1 |
90 |
30*1 |
— |
— |
145 |
18*1 |
175 |
15*1 |
— |
— |
|
GD100-01-004G-4 |
16.5 |
85 |
28*2 |
220 |
22*1 |
140 |
17*2 |
160 |
15*2 |
— |
— |
|
GD100-01-5R5G-4 |
23.9 |
— |
— |
— |
— |
195 |
17*2 |
220 |
15*2 |
— |
— |
|
GD100-01-7R5G-4 |
30.6 |
— |
— |
215 |
21*2 |
175 |
17*3 |
200 |
15*3 |
300 |
15*2 |
|
GD100-01-011G-4 |
39.2 |
— |
— |
200 |
22*3 |
195 |
17*4 |
220 |
15*4 |
— |
— |
|
GD100-01-015G-4 |
49 |
— |
— |
205 |
22*4 |
200 |
18*5 |
240 |
15*5 |
300 |
15*4 |
Рекомендуем:
Напряжение 513 В
Ток при работе на нагрузку солнечных батарей не должен превышать максимального входного тока инвертора.
Пиковая мощность солнечных батарей должна быть 1,2 от номинальной мощности преобразователя частоты.
|
Вход |
Входная частота |
47 - 63 Гц |
|
Входное напряжение |
3-х фазное напряжение 380В (- 15%) – 440В (+10%) и входное постоянное напряжение до 800В, Рекомендованное входное напряжение постоянного ток 513В. |
|
|
Аналоговые входы |
1 аналоговых вход AI2 0–10В/0–20 мА, режим переключается перемычкой. |
|
|
Дискретные входы |
4 дискретных входа и 1 высокочастотный импульсный вход. |
|
|
Выход |
Выходное напряжение |
от 0 до номинального входного напряжения |
|
Выходная частота |
0-400 Гц |
|
|
Аналоговые выходы |
2 аналоговых выхода, 0–20 мА или 0–10 В. |
|
|
Релейные выходы |
2 релейных выхода, НО или НЗ |
|
|
Сетевой интерфейс |
MODBUS, число передачи в бодах: до 38400 бод. Интерфейс-RS-485. |
|
|
Встроенные блоки |
Встроенный блок торможения |
есть |
|
Фильтр ЕМС |
Встроенный фильтр класса С3: согласно требованиям директивы IEC 61800-3 C3 |
|
|
Функции управления |
Режим управления |
|
|
Тип двигателя |
Асинхронный |
|
|
Коэффициент регулирования скорости |
Диапазон регулирования скорости: 1:100 |
|
|
Перегрузочная способность |
|
|
|
Функции |
Функция задания частоты |
Цифровое, аналоговое, с панели управления, многоскоростные задания, ПЛК, задание ПИД, по протоколу MOTBUS |
|
Автоматическая регулировка напряжения (Функция AVR) |
Поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети |
|
|
Функции защиты |
Более чем 30 защит. Защита от сухого хода, при наличии датчика, сверхток, перенапряжение, пониженное напряжение, перегрев, потеря фазы и перегрузки и т.д. |
|
|
Функция управления пропуском частот |
Пропуск до двух резонансных частот |
|
|
Функция отслеживания скорости |
Перезапуск двигателя после потери напряжения |
|
|
|
Специальная функция |
|
|
Остальное |
Температура окружающей среды |
от - 10°С до + 40°С. Мощность инвертора снижается при эксплуатации при температурах свыше 40°С на 4% при увеличении на 1°С, до 50 °С. Свыше эксплуатация запрещена. |
|
Температура хранения |
от - 30°С до + 60°С |
|
|
Высотность |
0-1000м без ухудшения рабочих параметров. |
|
|
Степень защиты |
IP20 |

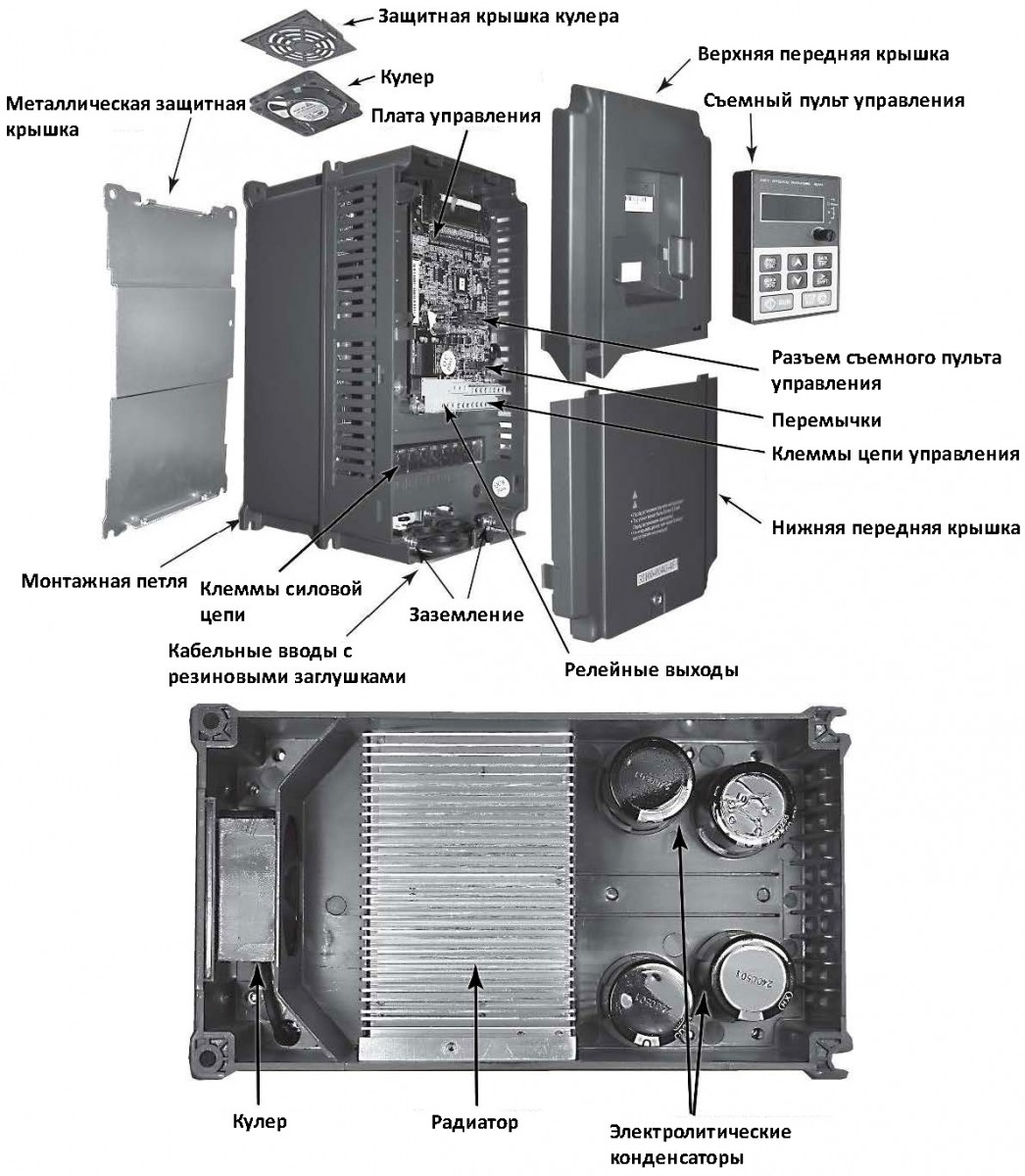

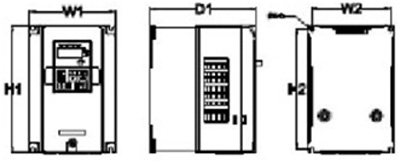

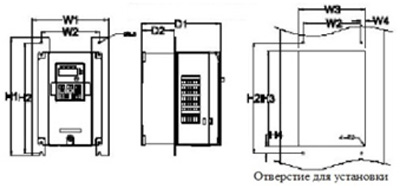

Габаритные размеры
Настенный монтаж

Фланцевый монтаж

| Настенный монтаж (мм) | |||||||||||
| Мощность | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | D1 | D2 | Отверстие для установки |
| 0.75 кВт~2.2 кВт | 126.0 | 115.0 | — | — | 186.0 | 175.0 | — | — | 155.0 | — | 5 |
| 4 кВт~5.5 кВт | 146.0 | 131.0 | — | — | 256.0 | 243.5 | — | — | 167.0 | — | 6 |
| 7.5 кВт~15 кВт | 170.0 | 151.0 | — | — | 320.0 | 303.5 | — | — | 196.3 | — | 6 |
| Фланцевый монтаж (мм) | ||||||||||||
| Мощность | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | D1 | D2 | Отверстие для установки |
Винт |
| 0.75 кВт~2.2 кВт | 150.2 | 115.0 | 130.0 | 7.5 |
223.9 |
220.0 |
190.0 |
13.5 | 155.0 | 65.5 | 5 | M4 |
| 4 кВт~5.5 кВт | 170.2 | 131.0 | 150.0 | 9.5 | 292.0 | 276.0 | 260.0 | 6 | 167.0 | 84.5 | 6 | M5 |
| 7.5 кВт~15 кВт | 191.2 | 151.0 | 174.0 | 11.5 | 370.0 | 351.0 | 324.0 | 12 | 196.3 | 113.0 | 6 | M5 |

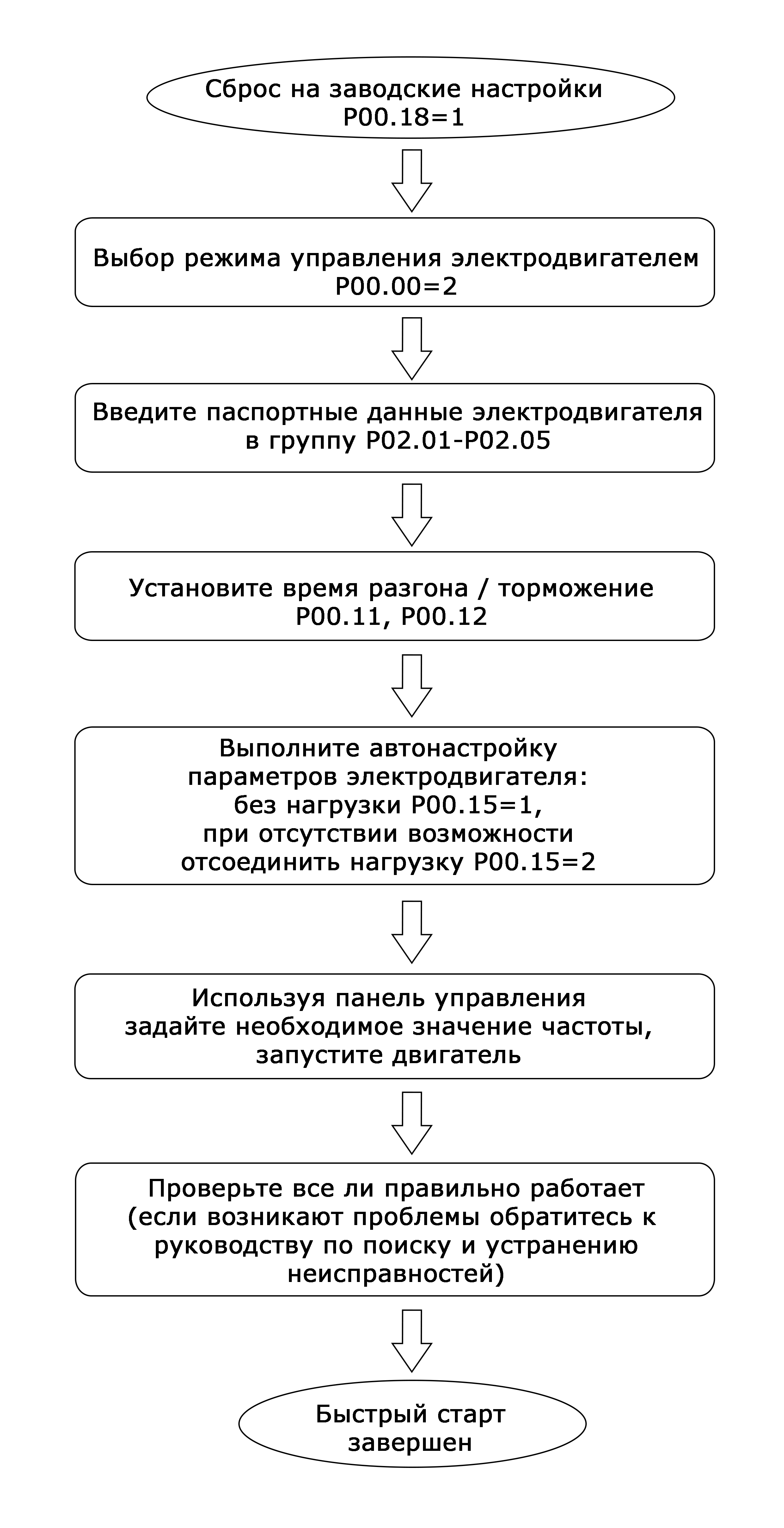

Примеры программирования
Схема управления насосом преобразователем частоты, обеспечивающая автоматическое поддержание уровня в накопительном резервуаре, содержит преобразователь частоты, солнечную батарею и датчик уровня. Значение поддерживаемого уровня задается с клавиатуры преобразователя, сигнал обратной связи поступает от датчика уровня установленного в накопительном резервуаре. Программированием режима работы частотного преобразователя обеспечивается необходимая производительность насоса при работе от солнечной батареи. Данная схема обеспечивает выполнение следующих функций:
| Код | Наименование | Необходимое значение | Описание |
| P0.18 | Восстановление заводских настроек | 1 | 0: Нет действия 1: Восстановление заводских настроек 2: Стирание записей о неисправностях |
| P0.01 | Выбор способа управления ПЧ | 1 | 1: Команды ПУСК/СТОП выполняются с входных клемм. |
| P00.05 | Нижний предел рабочей частоты | 6 (0-Р0.4) | 6 Гц минимальная рабочая частота электронасоса (в зависимости от модели) |
| P00.13 | Выбор направления вращения электродвигателя | 0 (0-2) | Только «Вперед». Не менять, вращение двигателя изменять фазировкой на двигателе. |
| P01.08 | Режим останова электродвигателя | 1 (0-1) | 1: останов выбегом |
| P01.18 | Проверка состояния входных клемм управления | 1 (0-1) | 1: включено |
| P01.21 | Автозапуск после выключения | 1 (0-1) | 1: включено |
| P02.01- 02.05 | Паспортные данные двигателя | Ввести паспортные данные двигателя | Зависит от двигателя |
Примечание: Параметры автозапуска Р01.18 и 01.21 активированы, соблюдайте осторожность - машина с автоматическим запуском!

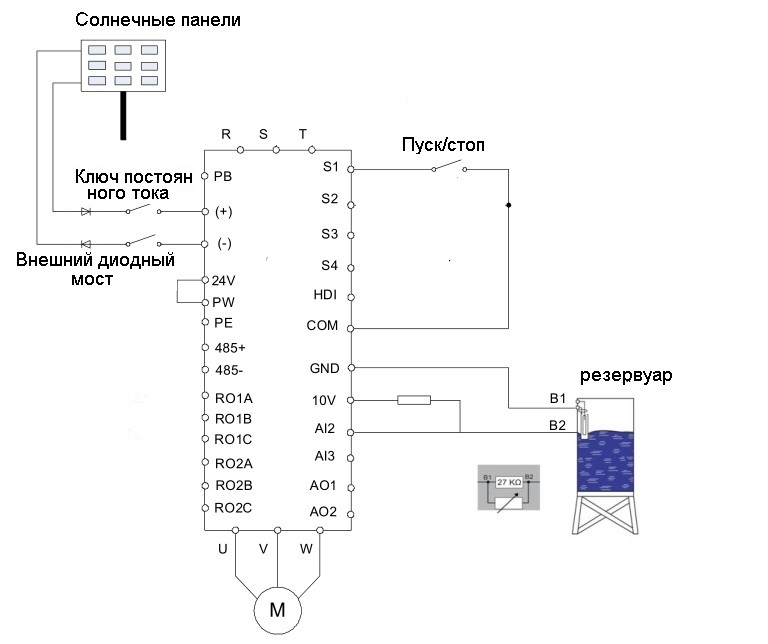

Контроль уровня в резервуаре Для определения состояния уровня в резервуаре используется вход AI2 (0-10В). Датчик уровня поплавковый – потенциометрический. Необходимый уровень поддержания воды в резервуаре выбирается местом установки датчика на необходимую высоту. Подключения датчика смотрите на типовой схеме подключения инвертора (последняя страница). Если вода в резервуаре достигла верхнего уровня, входной сигнал с датчика будет меньше заданного значения Р15.12, и после времени задержки (Р15.13) ПЧ отключит насос и переходит в спящий режим. Когда уровень воды низкий, входной сигнал с датчика будет больше значения в P15.12, после времени задержки (P15.14) преобразователь возобновит работу.
| Код | Наименование | Необходимое значение | Описание |
| P15.00 | Группа специализированных параметров | 1 (0-1) | 1: Активна группа специализированных параметров Р15 |
| P15.11 | Выбор входа контроля уровня воды в резервуаре | 2 (0-3) | 2: Аналоговый вход (0-10В) AI2 |
| P15.12 | Значение контролируемого сигнала датчика уровня | 25 (0-100%) | Если входной сигнал уровня меньше значения Р15.12, то после времени задержки (Р15.13) ПЧ отключит насос и переходит в спящий режим |
| P15.13 | Время задержки сигнала верхний уровень резервуара | 60 (0-10000) | 60 сек. |
| P15.14 | Время задержки сигнала нижний уровень резервуара | 60 (0-10000) | 60 сек. |
| P15.15 | Уровень определения аварии датчика уровня. | 90 (0-100%) | Если входной сигнал будет больше заданного значения в P15.15, преобразователь выдаст ошибку tSF (авария датчика уровня) и остановит насос. |
Maximum Power Point Tracking (MPPT) - автоматический поиск точки максимальной мощности солнечных панелей в реальном времени, эффективность 99%.
| Код | Наименование | Необходимое значение | Описание |
| P15.23 | Мин. уровень напряжения на шине питания постоянного тока | 500 | Значение для электронасоса на ~380В |
| P15.24 | Макс. уровень напряжения на шине питания постоянного тока | 550 | Значение для электронасоса на ~380В |
Примечание: для электронасоса на ~220в ( трехфазный) значения 270(Р15.23) и 330(15.24).
| Код | Наименование | Необходимое значение | Описание |
| P08.28 | Автосброс ошибок (некритичных) | 5 (0-10 сек) | Сброс ошибок в течении заданного времени |

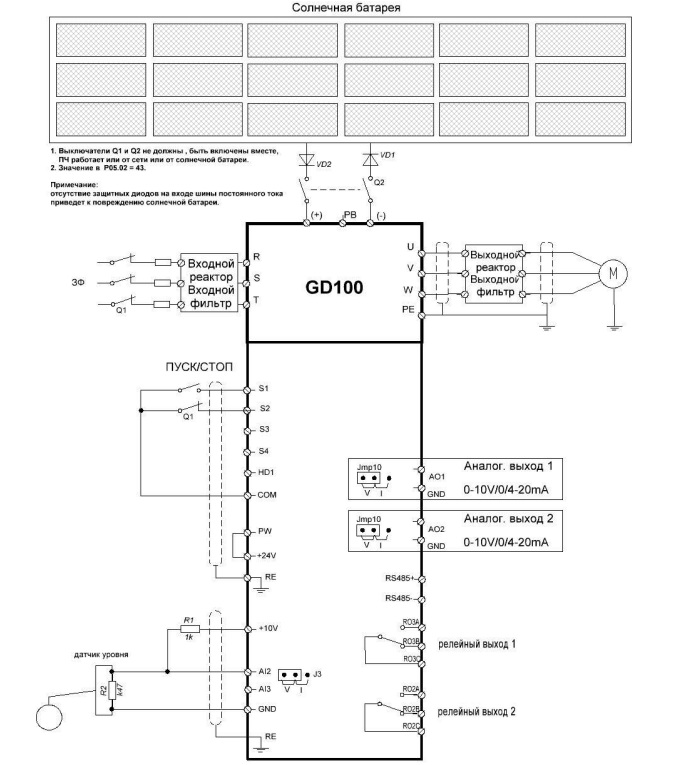

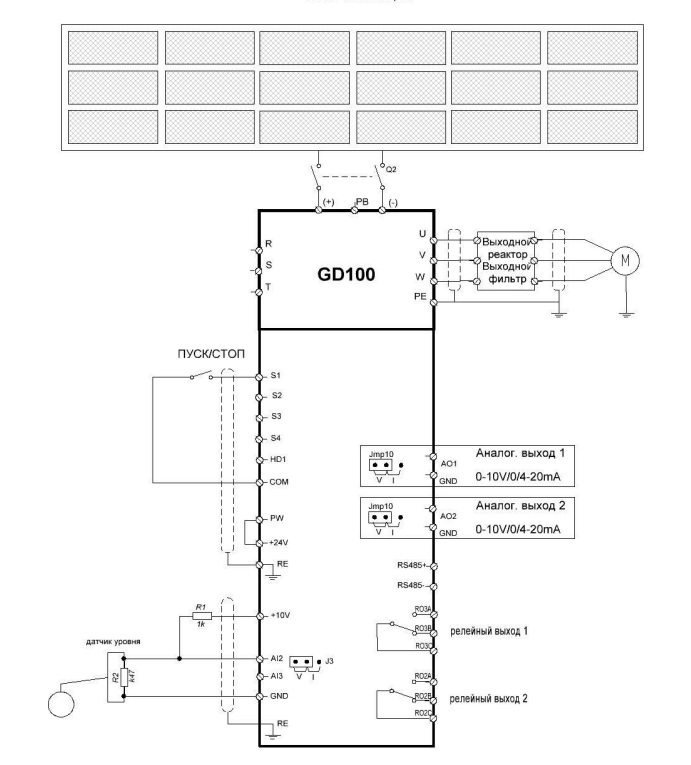

Схема подключения
