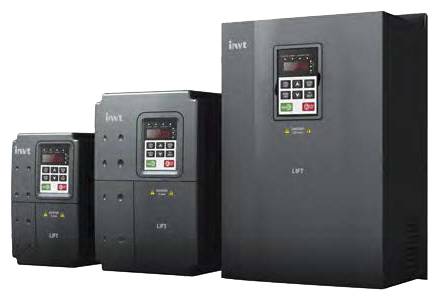

Преобразователь частоты INVT GD300L-022G-4

Функции

Спецификация

Входные параметры

Входное напряжение (В)

Номинальное напряжение: AC 380 В
(Доступные степени напряжения: 220, 380, 400, 415, 440, который может быть установлен кодом функции).

Допустимый диапазон входного напряжения:
AC 1фаза 220В (-15%)~240В(+10%)
AC 3фазы 380В(-15%)~440В(+10%)

Входной ток (А)

Зависит от модели

Входная частота (Гц)

50 / 60 Гц, допустимый диапазон: 47-63 Гц

Выходные параметры

Выходное напряжение (В)

0~вхдное напряжение

Выходной ток (A)

В зависимости от мощности

Выходная мощность (кВт)

В зависимости от мощности

Выходная частота (Гц)

0-400 Гц

Функции
преобразователя частоты

Режим управления

SВPWM

Тип двигателя

Асинхронный, синхронный двигатель с постоянными магнитами

Коэффициент
регулировки скорости

Для векторного управления в разомкнутом контуре: 1:200

Для векторного управления в замкнутом контуре: 1:1500

Точность
управления скоростью

± 0.5% (разомкнутый контур); ± 0.05% (замкнутый контур)

Колебания скорости

± 0.3% (Бездатчиковое векторное управление)

Отклик крутящего момента

<20мс (Бездатчиковое векторное управление)

Точность управления
крутящим моментом

10% (Бездатчиковое векторное управление)

Пусковой момент

Для асинхронного двигателя в бездатчиковом векторном управленим: 0.3 Гц/150%
Векторное управление с датчиком: 0 Гц/200%

Перегрузочная способность

150% от номинального тока: 1 мин;
180% от номинального тока: 10 с;
200% от номинального тока: 1 с

Функции запуска

Метод настройки частоты

Реализация безударного рестарта двигателя при вращении.
Примечание: эта функция доступна
для моделей мощностью 4 кВт и выше.

Поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети

Функции защиты более 30 типов: перегрузка по току, перенапряжение, пониженное напряжение,
перегрев, потери фазы и т.д.

Внешние подключения

Аналоговый вход

1 вход (AI1): 0~10В/0~20мА разрешение: ≤20мВ

Аналоговый выход

1 выход (AO1): 0~10В/0~20мА разрешение: ≤20мВ

Цифровой вход

8 входов; Макс. частота: 1 кГц; внутреннее сопротивление: 3.3 кОм;
1 высокоскоростной вход; Макс. частота: 50 кГц разрешение: ≤2мс

Цифровой выход

1 клемма Y выхода с открытым коллектром

Релейный выход

3 NO программируемых релейных выхода;
RO1A NO, RO1C общая клемма
RO2A NO, RO2C общая клемма
RO3A NO, RO3C общая клемма
Нагрузочная способность: 3A/AC250В, 1A/DC30В

Выходная мощность внутренних источников

Обеспечивает выходную мощность 24В/200мА и 10В/50мА

Карта расширения PG (опционально) (энкодеры)

Инкрементальный 5~24В; SIN\COS; абсолютый; UВW

Карты расширения ввода/вывода (опционально)

3 цифровых входа
1 аналоговый вход AI2
1 NO/NC релейный выход
1 HDO выход
1 Y выход
1 RS-485 (RTU)

STO карта расширения (опционально)

Карта расширения Bluetooth/Ethernet (опционально)

Дополнительная информация

Способ монтажа

Настенный

Температура окружающей среды

-10~+50°C, корректировка при +40°C

MTBF (наработка на отказ)

100,000 часов

Степень зашиты

IP20

Охлаждение

Тормозной модуль

Втроенный тормозной модуль для мощностей меньше 15 кВт (включая 15 кВт)

Внешний модуль для всех остальных

DC дроссель

ЭМС фильтр

Встроенный фильтр класса C3: согласно требованиям директивы IEC61800-3 C3

Внешний фильтр: согласно требованиям директивы IEC61800-3 C2
