Программируемый логический контроллер IVC1S-1006MAR

Пункт

Особенности

Конфигурация
ввода / вывода

Максимальное число точек ввода / вывода

128

Число модулей расширения

До 7

Память программ

Емкость пользовательской программы

12К слов

Размер блока данных

4000 D элементов

Параметры быстродействия

Скорость выполнения базовой команды

0,3 мкс / команда

Скорость выполнения прикладной команды

Несколько мкс ~ несколько сотен мкс / команда

Элемент

I/O реле

128 I / O (вход X0 ~ Х177, выход Y0 ~ Y177)

Вспомогательное реле

2048 точек (M0 ~ M2047)

Локальное дополнительное реле

64 точек (LM0 ~ LM63)

Специальное вспомогательное реле

256 точек (SM0 ~ SM255)

Реле состояния

1024 пунктов (S0 ~ S1023)

Таймер

256 точек (T0 ~ T255)

T0 ~ T209: 100 мс;
T210 ~ T251: 10 мс;
T252 ~ T255: 1 мс

Счетчик

256 точек (C0 ~ C255)

16 бит верхний счетчик: (C0 ~ C199)
32 бит нижний счетчик: (C200 ~ C235)
32-битный высокоскоростной счетчик: (C236 ~ C255)

Регистр данных

8000 точек (D0 ~ D7999)

Регистр локальных данных

64 точек (V0 ~ V63)

Регистр индексной адресации

16 точек (Z0 ~ Z15)

Регистр специальных данных

256 точек (~ SD0 SD255)

Источник прерывания

Внешние входы прерывания

16

Высокоскоростной счетчик
прерываний

6

Внутренний таймер прерываний

3

Прерывания по каналам связи

8

Высокоскоростной выход полного прерывания

2

Прерывание при потере питания

1

Связь

Коммуникационный порт

2 асинхронных последовательных порта связи
PORT0: RS232 PORT1: RS232 или RS485

Протокол связи

Программируемый протокол, протокол MODBUS, free-port протокол N: N (INVT протокол)

Специальные функции

Высокоскоростной счетчик

X0, X1

Один вход: 50 кГц

X2 ~ X5

Один вход: 10 кГц

X0 ~ X5 совместные входы: частота 60 кГц

Импульсный выход

Y0, Y1

100 кГц два независимых выхода (транзисторные выходы)

Входы с фильтрами

X0 ~ X7 обеспечивает цифровую фильтрацию

Встроенные потенциометры^[1]

2

Вызов подпрограммы

До 64 подпрограмм и 6 уровней вложенности подпрограмм  могут быть использованы. Поддержка локальных переменных, каждая подпрограмма имеет до 16 параметров

Защита программы пользователя

Загрузка пароля

Три уровня паролей.  Сочетание букв и цифр, каждая из которых не более 8 символов с учетом регистра.

Загрузка пароля

Контроль пароля

Другие средства защиты

Защитные функции включают в себя запрет форматирования, запрет загрузки и подпрограмма защиты паролем

Режим программирования

Среда программирования ControlStar^[2]

Предназначено для установки на компьютер

Часы реального времени

Встроенный, способен работать до 100 часов после сбоя питания (условие: базовый модуль работал, по крайней мере за 2 минуты до сбоя питания)

[1]: Аналоговый потенциометр предоставляет пользователям способ настройки внутреннего сопротивления, которое находится в пределах от 0 до 255 и определяется программой пользователя. Для увеличения выбранной регулировки необходимо повернуть потенциометр по часовой стрелке. Максимальный угол поворота 270°.

[2]: Поддерживает онлайн модификацию программы.

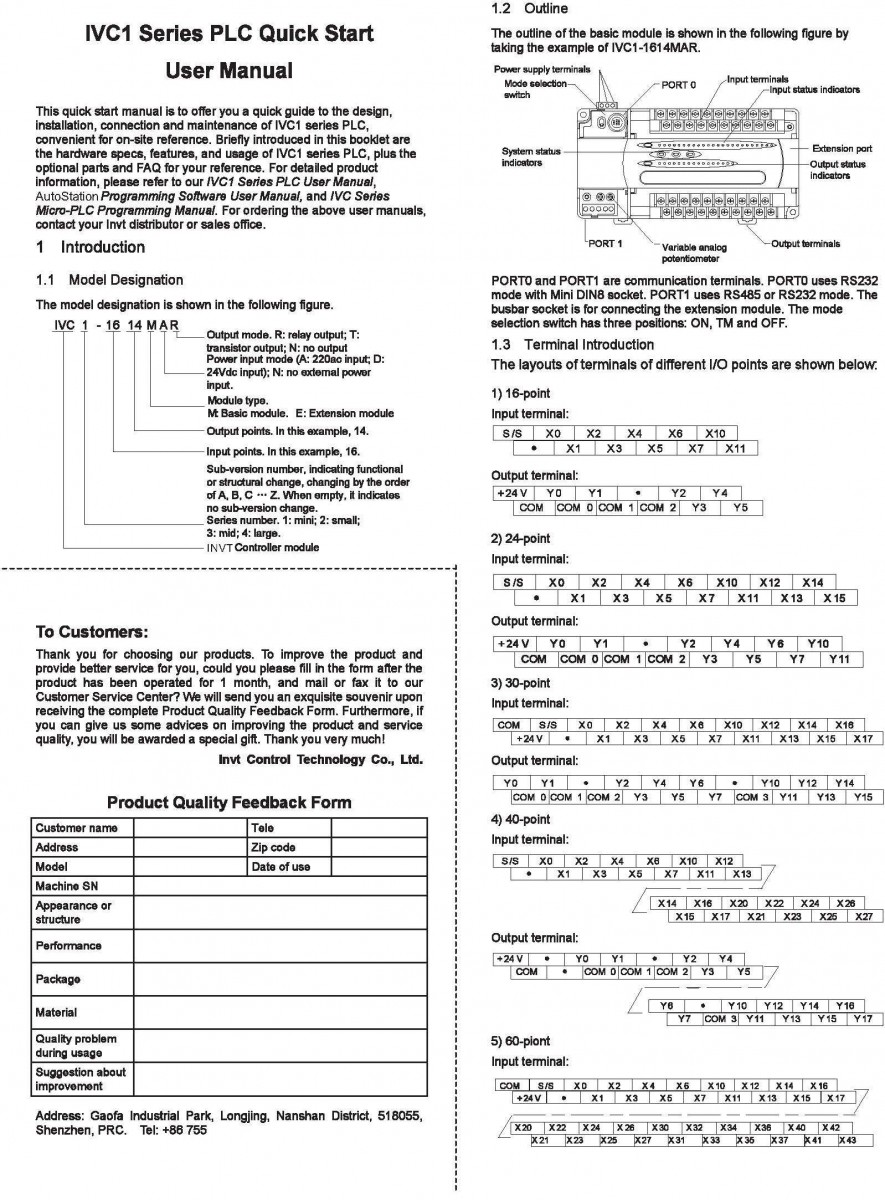

Модель

Напряжение
питания Vac

Кол-во точек ввода / вывода

Величина напряжения на цифровом входе

Тип цифрового выхода

Цифровые
входы
/ COM порты

Цифровые
выходы
/ COM
порты

Аналоговые
входы

Аналоговые
выходы

Входы прерывания /
Импульсные входы

Импульсные
выходы

IVC1-1006MAR

85 ~ 264

10/6

24 В постоянного тока

Реле

10/1

6/3

Нет

Нет

Есть

Нет

IVC1-1006MAT

85 ~ 264

10/6

24 В постоянного тока

Транзистор

10/1

6/3

Нет

Нет

Есть

Есть

IVC1-1410MAR

85 ~ 264

14/10

24 В постоянного тока

Реле

14/1

10/3

Нет

Нет

Есть

Нет

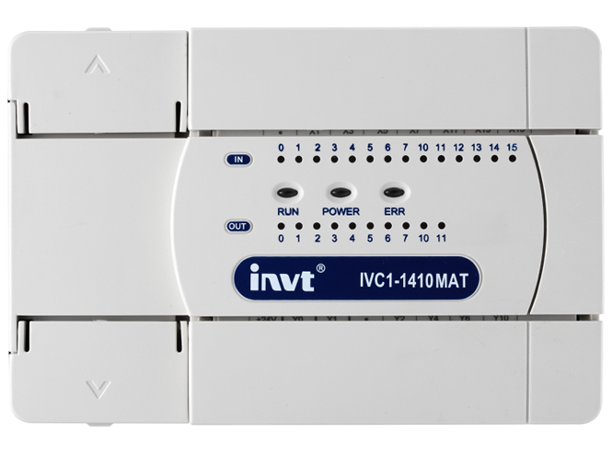

IVC1-1410MAT

85 ~ 264

14/10

24 В постоянного тока

Транзистор

14/1

10/3

Нет

Нет

Есть

Есть

IVC1-1614MAR

85 ~ 264

16/14

24 В постоянного тока

Реле

16/1

14/4

Нет

Нет

Есть

Нет

IVC1-1614MAT

85 ~ 264

16/14

24 В постоянного тока

Транзистор

16/1

14/4

Нет

Нет

Есть

Есть

IVC1-2416MAR

85 ~ 264

24/16

24 В постоянного тока

Реле

24/1

16/4

Нет

Нет

Есть

Нет

IVC1-2416MAT

85 ~ 264

24/16

24 В постоянного тока

Транзистор

24

/1

16/4

Нет

Нет

Есть

Есть

IVC1-3624MAR

85 ~ 264

36/24

24 В постоянного тока

Реле

36/1

24/5

Нет

Нет

Есть

Нет

IVC1-3624MAT

85 ~ 264

36/24

24 В постоянного тока

Транзистор

36/1

24/5

Нет

Нет

Есть

Есть

IVC1-1614MAR1

85 ~ 264

16/14

24 В постоянного тока

Реле

16/1

14/4

2

1

Есть

Нет

IVC1-1614MAT1

85 ~ 264

16/14

24 В постоянного тока

Транзистор

16/1

14/4

2

1

Есть

Есть

Модель

Напряжение питания Vdc

Кол-во точек ввода / вывода

Величина напряжения на цифровом входе

Тип цифрового выхода

Цифровые входы / COM порты

Цифровые выходы / COM порты

Аналоговые входы

Аналоговые выходы

Входы прерывания / Импульсные входы

Импульсные выходы

IVC1-1006MDR

19 ~ 30

10/6

24 В постоянного тока

Реле

10/1

6/3

Нет

Нет

Есть

Нет

IVC1-1006MDT

85 ~ 264

10/6

24 В постоянного тока

Транзистор

10/1

6/3

Нет

Нет

Есть

Есть

IVC1-1410MDR

85 ~ 264

14/10

24 В постоянного тока

Реле

14/1

10/3

Нет

Нет

Есть

Нет

IVC1-1410MDT

85 ~ 264

14/10

24 В постоянного тока

Транзистор

14/1

10/3

Нет

Нет

Есть

Есть

IVC1-1614MDR

85 ~ 264

16/14

24 В постоянного тока

Реле

16/1

14/4

Нет

Нет

Есть

Нет

IVC1-1614MDT

85 ~ 264

16/14

24 В постоянного тока

Транзистор

16/1

14/4

Нет

Нет

Есть

Есть

IVC1-2416MDR

85 ~ 264

24/16

24 В постоянного тока

Реле

24/1

16/4

Нет

Нет

Есть

Нет

IVC1-2416MDT

85 ~ 264

24/16

24 В постоянного тока

Транзистор

24/1

16/4

Нет

Нет

Есть

Есть

IVC1-3624MDR

85 ~ 264

36/24

24 В постоянного тока

Реле

36/1

24/5

Нет

Нет

Есть

Нет

IVC1-3624MDT

85 ~ 264

36/24

24 В постоянного тока

Транзистор

36/1

24/5

Нет

Нет

Есть

Есть

Тип модуля расширения

Модель

Описание

Модули расширения
ввода / вывода

IVC1-0808ENR

8 цифровых входов и 8 релейных выходов

IVC1-0808ENT

8 цифровых входов и 8 выходов транзистор

IVC1-1600ENN

16 цифровых входов

IVC1-0016ENR

16 релейных выходов

IVC1-0016ENT

16 транзисторных выходов

Специальные модули

IVC1-2AD

2 цифровых входа

IVC1-2DA

2 цифровых выхода

IVC1-2ТС

2 входа для термопар

IVC1-2PT

2 входа для терморезисторов

IVC1-4AD

4 цифровых входа

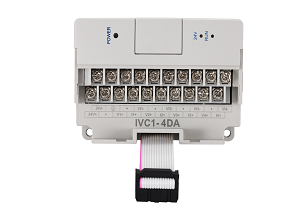

IVC1-4DA

4 цифровых выхода

IVC1-4TC

4 входа для термопар

IVC1-4PT

4 входа для терморезисторов

IVC1-5AM

4 аналоговых входа, 1 аналоговый выход

IVCS-EPM

Ethernet адаптер
