Шкаф управления группой насосов ОвенКомплектАвтоматика ШУН1,5КЗ

Подробное описание

Назначение ШУН-1,5К3

Шкаф управления насосами универсальный предназначен для каскадного управления электродвигателями насосной станции, мощностью до 2,2 кВт. Преобразователь частоты (ПЧ) позволяет реализовать каскадный, циклический режим управления насосами (режим «переменный мастер» – 3 насоса от ПЧ).

Функциональные возможности и особенности ШУН-1,5К3

• Готовое решение - для реализации каскадного управления несколькими насосами, простой монтаж и наладка, не требуется дополнительных время-трудозатрат и расходных материалов. Быстрый ввод в эксплуатацию, простое русскоязычное меню оператора, минимальные настройки преобразователя частоты.
• Экономичность – сокращает энергозатраты (дополнительные насосы подключаются только в пиковых режимах расхода воды), использование одного преобразователя частоты и программируемого реле снижает стоимость решения, плавное/безударное подключение дополнительных насосов через ПЧ (режим «переменный мастер») увеличивает ресурс запорной арматуры, трубопровода и насосов.
• Универсальность – использование ПР200 в качестве контроллера позволяет использовать один преобразователь частоты для решения специализированных (цикличное/каскадное управление несколькими насосами) задач водоснабжения, производитель и модель ПЧ на выбор. Гибкая конфигурация под любую нестандартную задачу (замена управляющей программы).
• Надежность - резервирование аварийного насоса, цикличная равномерная наработка насосов, архив аварийных ситуаций, вход для дополнительного реле «сухого хода», поддержка термисторных датчиков температуры двигателя, независимый режим (с выключенным программируемым реле) поддержания давления в системе с одним насосом, ручной запуск насосов без преобразователя частоты (аварийный/наладочный режим). Степень защиты IP54.
• Диспетчеризация - простая интеграция в сеть RS485, протокол Modbus RTU.
• Опции (указать при заказе): датчики уровня, сенсорная панель управления, ЭМС фильтр, нестандартная управляющая программа, принудительная вентиляция.

Гарантия

Гарантийный срок эксплуатации-18 месяцев со дня приобретения или согласно условиям гарантийного талона.

Технические характеристики

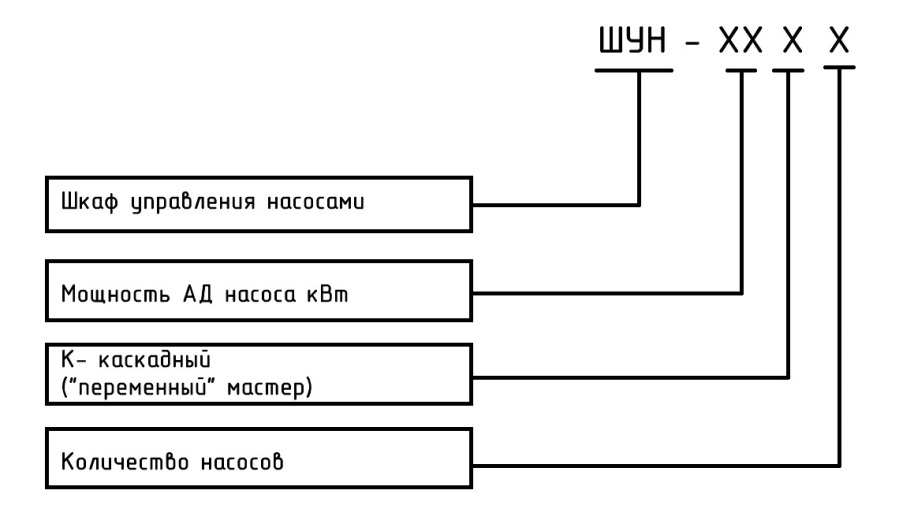

Модификации

Схемы подключения

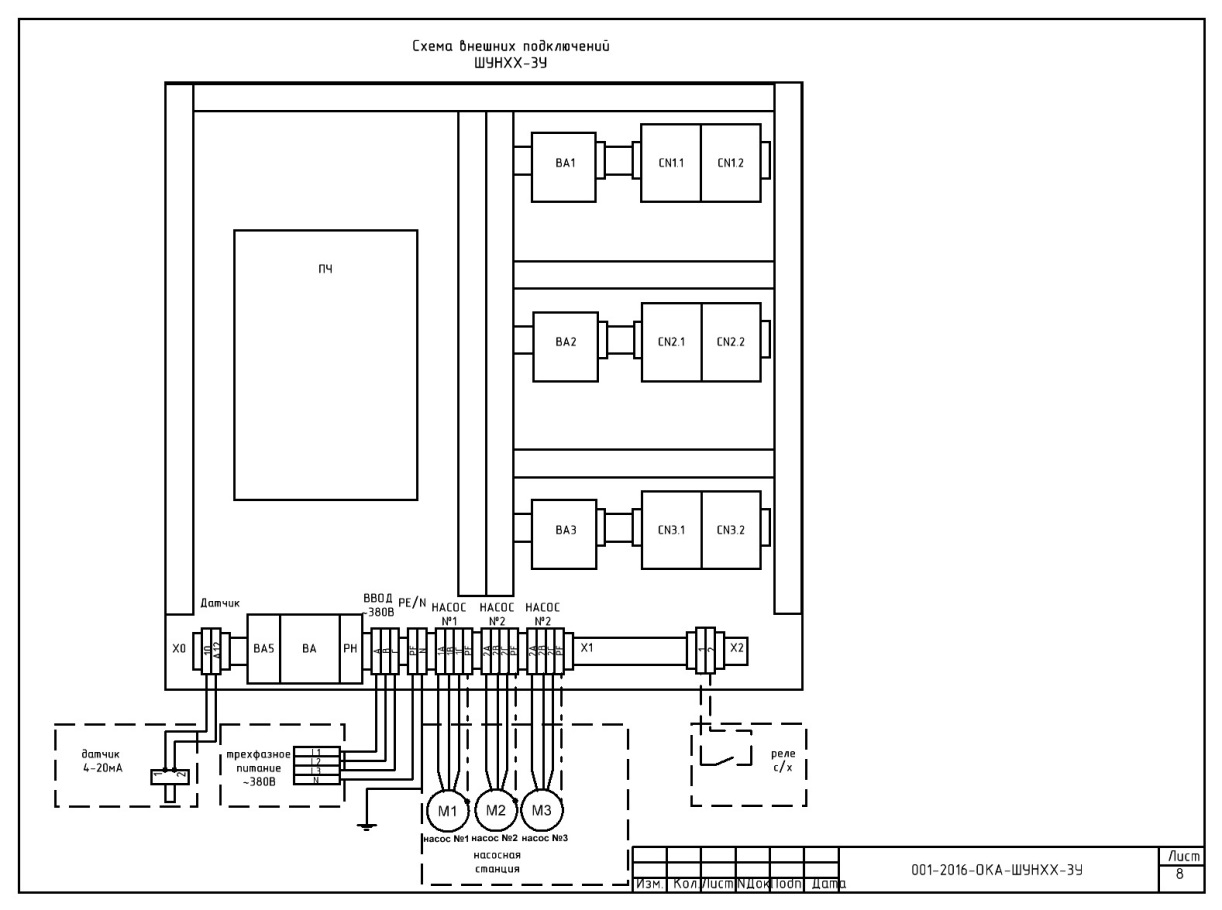

Схема внешних подключений

Габаритные размеры

Комплектность

Комплект поставки:

• ШУН-1,5К3
• Преобразователь давления JUMO 0-10bar/4-20mA
• Руководство по эксплуатации
• Паспорт
• Монтажный комплект (ключ, кабельные сальники, скобы крепления с крепежом)
• Гарантийный талон ПЧ

Документация

Руководство по эксплуатации ШУН1,5КЗ
