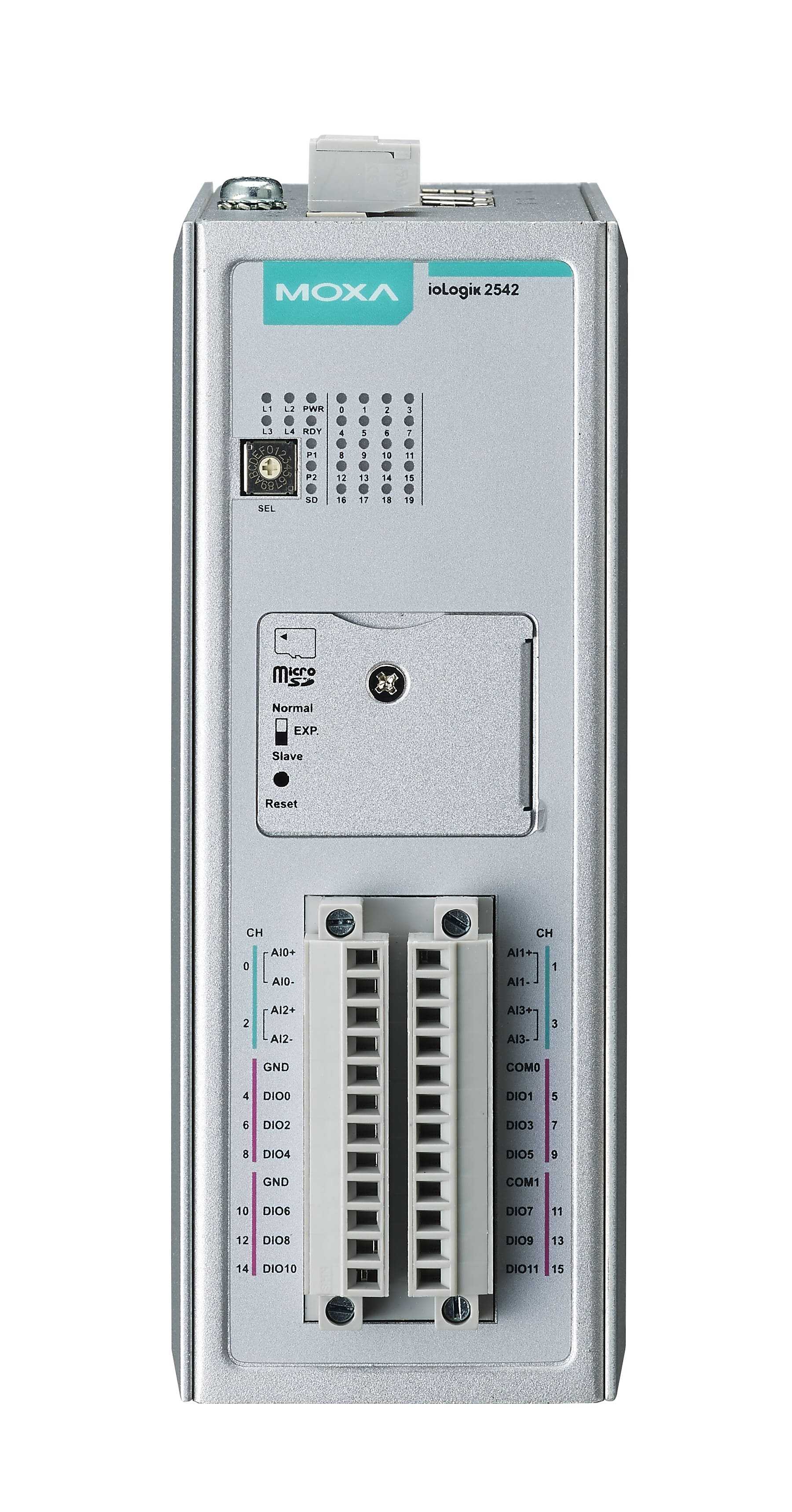

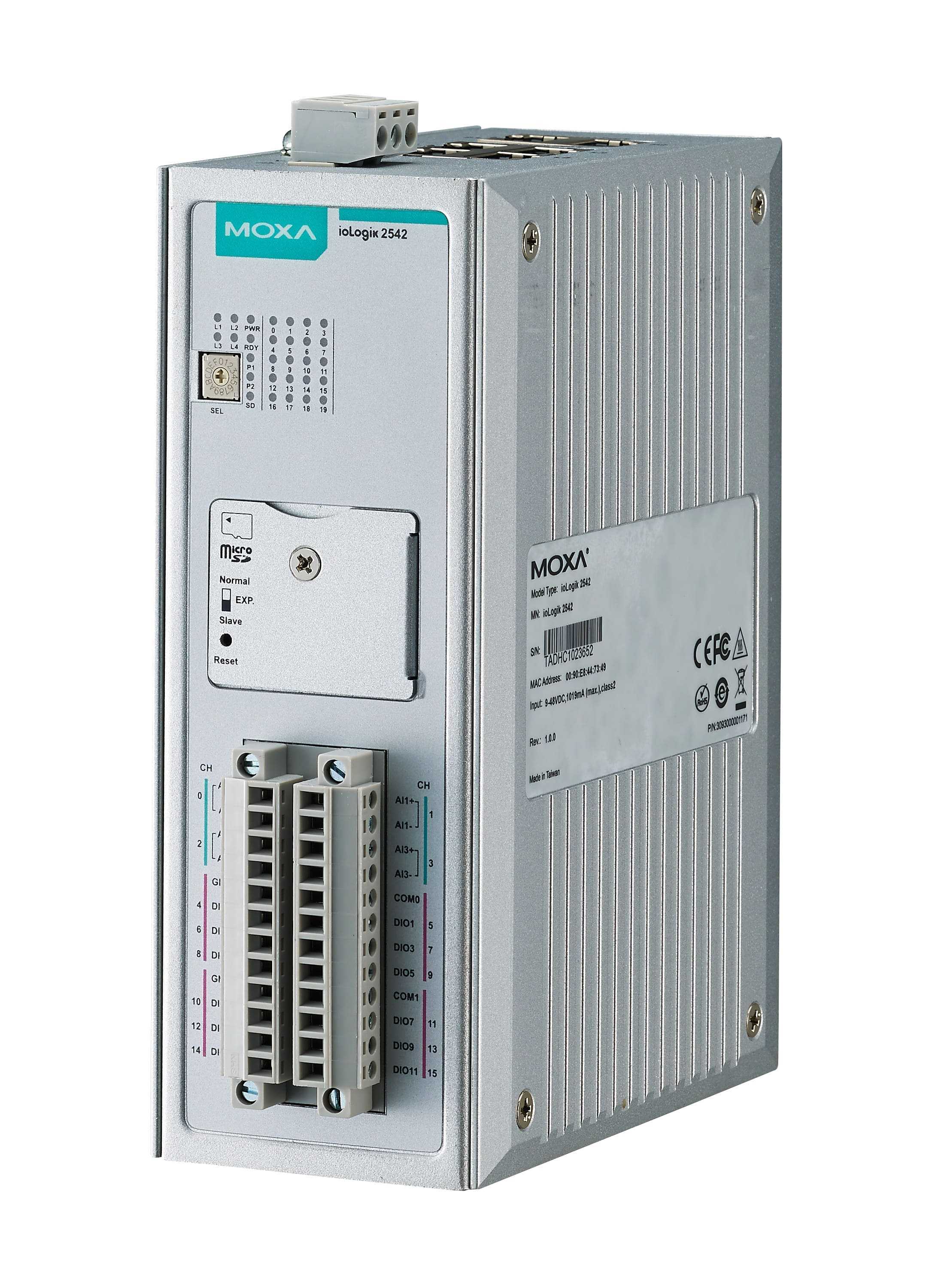

ioLogik 2542 Ethernet-модуль удаленного ввода-вывода с функцией Click&Go Plus, 4 AI, 12 DI/O

Артикул полный

00-06101494

Среднее время наработки на отказ (MTBF), часов

375439

Потребление тока

281 мА при 24 В, 589 мА при 12 В, 144 мА при 48 В

Гарантийный срок

5 лет 

Тип каналов дискретного ввода

Влажный контакт (NPN или PNP), сухой контакт 

Режим работы

Дискретный вход или счетчик 
Дискретный выход или генератор импульсов 

Влажный контакт

Логическая '1': 10~30 В постоянного тока 
Логический '0': 0~3 В постоянного тока 

Сухой контакт

Логическая '1': открыт 
Логический '0': замкнут на землю 

Комплект поставки

Устройство 
краткое руководство пользователя 
Консольный кабель RJ45-на-DB9 

Монтаж

На DIN-рейку 
настольный 
настенный 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Удары

IEC 60068-2-27 

Безопасность

UL508 

Вибрации

IEC 60068-2-6 

Электромагнитная совместимость (EMC)

EN 61000-6-2 
EN 61000-6-4 

Электромагнитная совместимость (EMI)

FCC Part 15 Subpart B Class A 

Рабочее напряжение

9 ~ 48 В пост. 

Разъем электропитания

Клемма 

Рабочая температура, °C

-10 ~ +60 

Рабочая высота над уровнем моря

до 2000 м 

Рабочая влажность, %

5 ~ 95 

Температура хранения, °C

-40 ~ +85 

Количество каналов дискретного ввода/вывода

12 

Порты Ethernet

4 x 10/100 Мбит/с (разъем RJ45), один Ethernet-порт можно использовать для расширения каналов ввода/вывода – последовательного подключения до 8 ус 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Тип интерфейса

Ethernet 

Протоколы Ethernet

Modbus TCP 
HTTP 
Bootp 
Modbus UDP 
TCP/IP 
DHCP 
SNTP 
SNMP 
CGI 
SMTP 

Стоповые биты

1, 1.5, 2 

Бит данных

5, 6, 7, 8 

Скорость передачи данных, бит/с

1200 ~ 115200 

Интерфейс

2 порта RS-232/422/485 (разъем RJ45) 

Четность

нет, чет, нечет 

Протоколы последовательной связи

Modbus RTU (мастер) 
Режим последовательного тоннеля (клиент/сервер) 

Кнопка Reset

Есть 

Тип каналов аналогового ввода

Дифференциальные 

Встроенный резистор для измерения тока

120 Ом 

Частота дискретизации

0,400 кГц 

Входное сопротивление

>1 МОм 

Диапазон входных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 
С определением обрыва линии 

Точность АЦП

±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C) 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

0 ~ 10 В 
±10 В 

Количество каналов АЦП

4 

Защита по току

1.5 А на канал при 25°C 

Защита от перенапряжения

45 В пост. 

Защита от перегрева

175°С 

Тип каналов дискретного вывода

Sink 

Объем карты памяти

32 Гб 

Карта памяти

microSD™ (SDHC) 

Тип устройства

Модуль удаленного ввода/вывода
