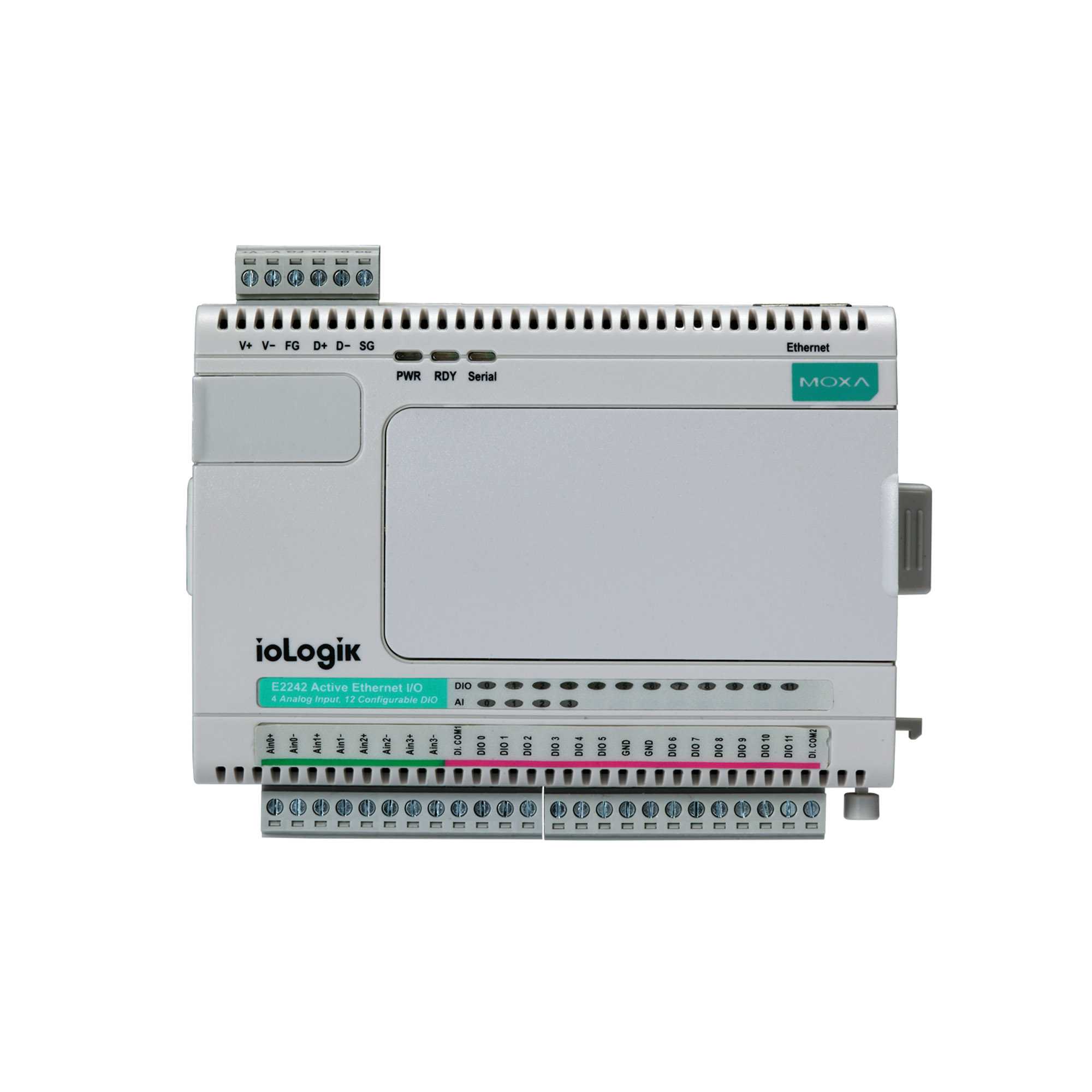

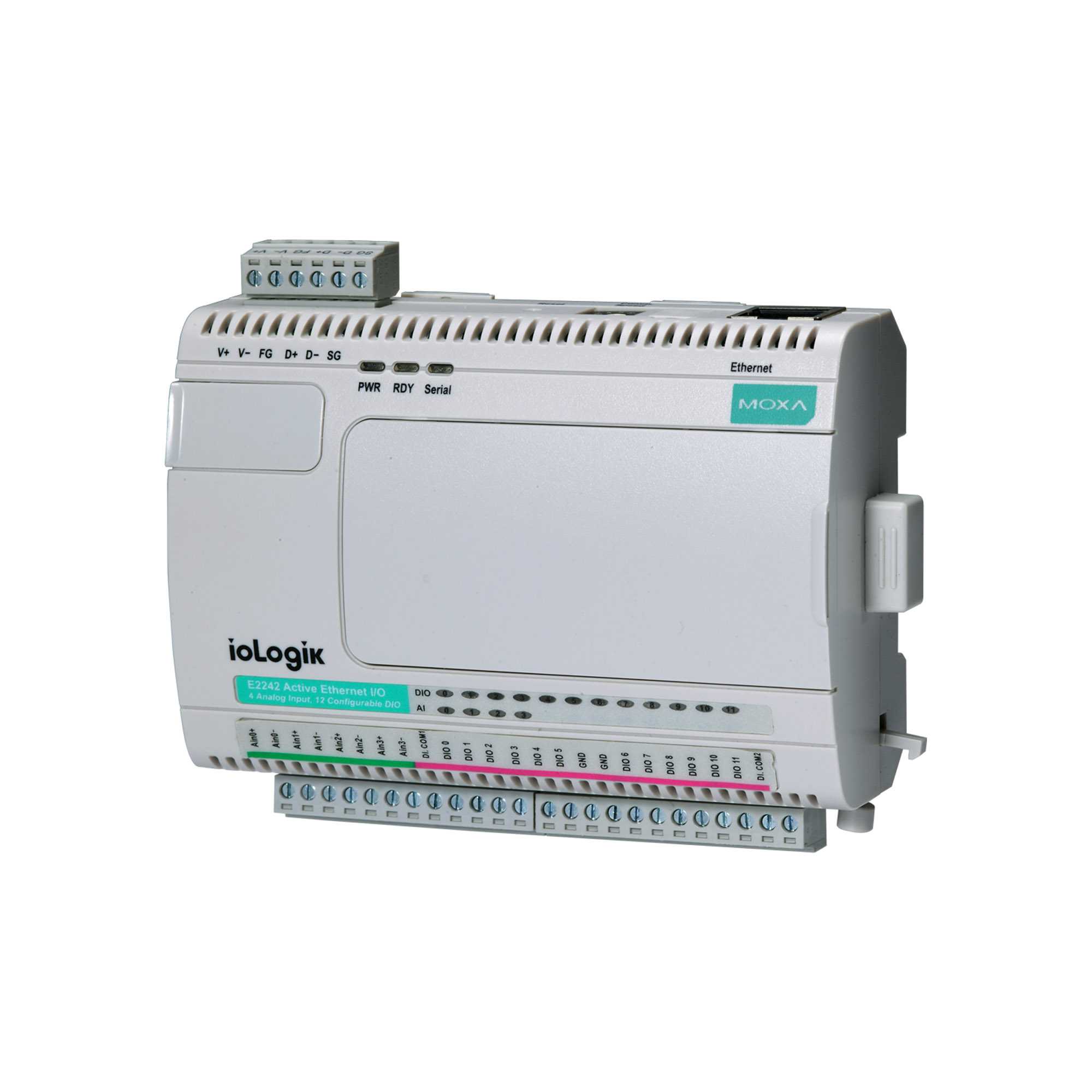

ioLogik E2242 Ethernet-модуль ввода/вывода: 4 AI, 12 DIO

Вес нетто, кг

0.25

Габаритные размеры, мм

115 x 79 x 45.6

Протоколы последовательной связи

Modbus RTU 

Артикул полный

00-06011468

Среднее время наработки на отказ (MTBF), часов

204391

Потребление тока

178 мА при 24 В

Количество последовательных портов

1

Гарантийный срок

5 лет 

Режим работы

Дискретный вход или счетчик (до 900 Гц) 
Дискретный выход или генератор импульсов 

Тип каналов дискретного ввода

С общим '+', с общим '-' или сухой контакт 

Напряжение изоляции, В

3000 

Сухой контакт

Логическая '1': открыт 
Логический '0': замкнут на землю 

Влажный контакт

Логическая '1': 10~30 В постоянного тока 
Логический '0': 0~3 В постоянного тока 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
настольный 
настенный 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Удары

IEC 60068-2-27 

Безопасность

UL508 

Вибрации

IEC 60068-2-6 

Электромагнитная совместимость (EMC)

EN 61000-6-2 
EN 61000-6-4 

Электромагнитная совместимость (EMI)

FCC Part 15 Subpart B Class A 
CISPR 22 

Рабочее напряжение

12 ~ 36 В пост. 

Разъем электропитания

Клемма 

Рабочая температура, °C

-10 ~ +60 

Рабочая высота над уровнем моря

до 2000 м 

Рабочая влажность, %

5 ~ 95 

Температура хранения, °C

-40 ~ +85 

Количество каналов дискретного ввода/вывода

12 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Тип интерфейса

Ethernet 

Протоколы Ethernet

Modbus TCP 
HTTP 
Bootp 
Modbus UDP 
TCP/IP 
DHCP 
SNTP 
SNMP 
CGI 
SMTP 

Четность

нет 

Интерфейс

RS-485-2W: Data +, Data-, GND 

Скорость передачи данных, бит/с

1200 ~ 115200 

Стоповые биты

8 

Разъем последовательного порта

Клемма 

Встроенный резистор для измерения тока

120 Ом 

Частота дискретизации

0,032 кГц 

Тип каналов аналогового ввода

Дифференциальные 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

0 ~ 10 В 
±150 мВ 
±5 В 
0 ~ 500 мВ 
0 ~ 5 В 
±10 В 
±500 мВ 
0 ~ 150 мВ 

Количество каналов АЦП

4 

Диапазон входных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 

Точность АЦП

±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C) 

Входное сопротивление

>200 кОм 

Защита по току

2.6 А (по 650 мА на каждый из 4 каналов) 

Защита от перенапряжения

45 В пост. 

Защита от перегрева

175°С 

Тип каналов дискретного вывода

Sink 

Тип устройства

Модуль удаленного ввода/вывода
