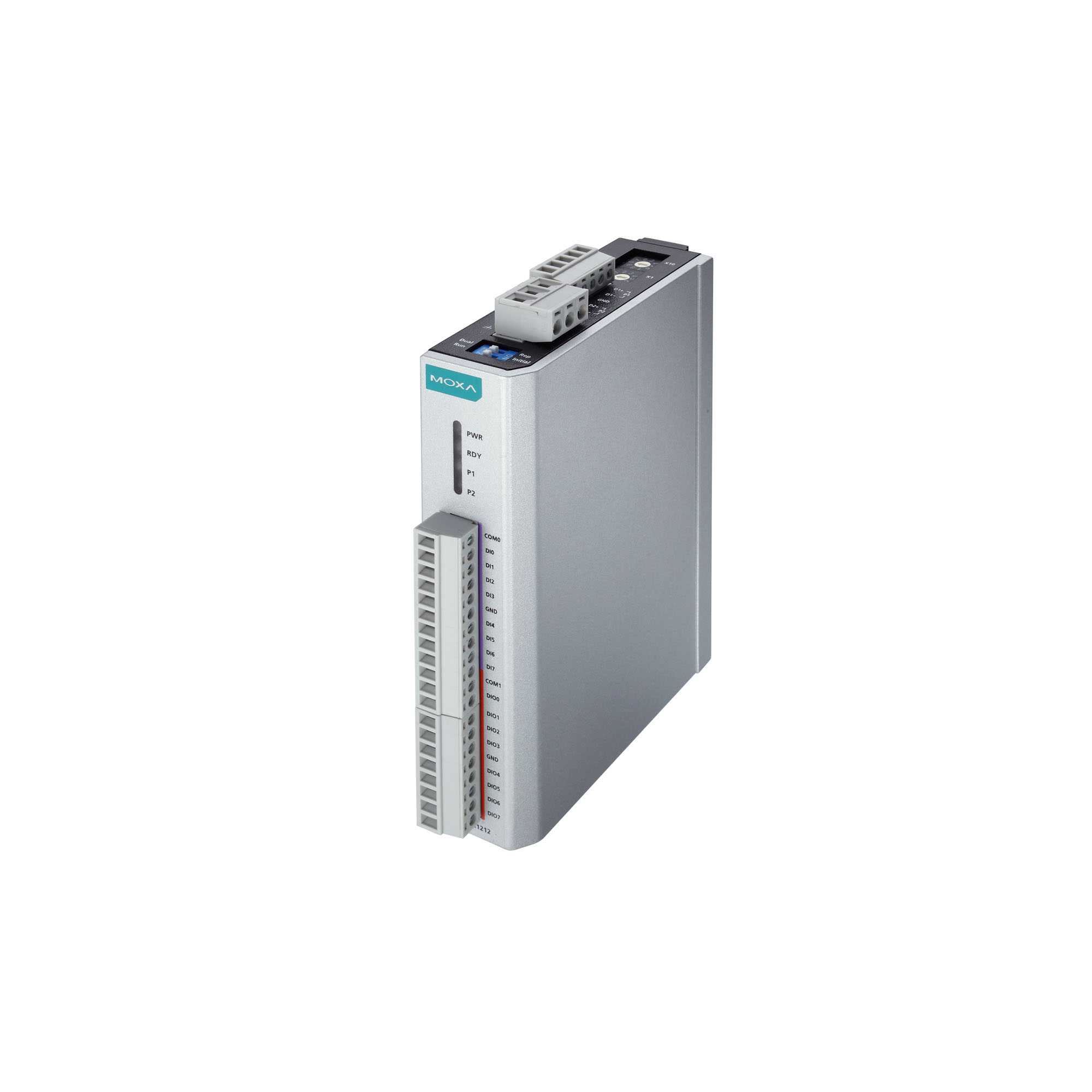

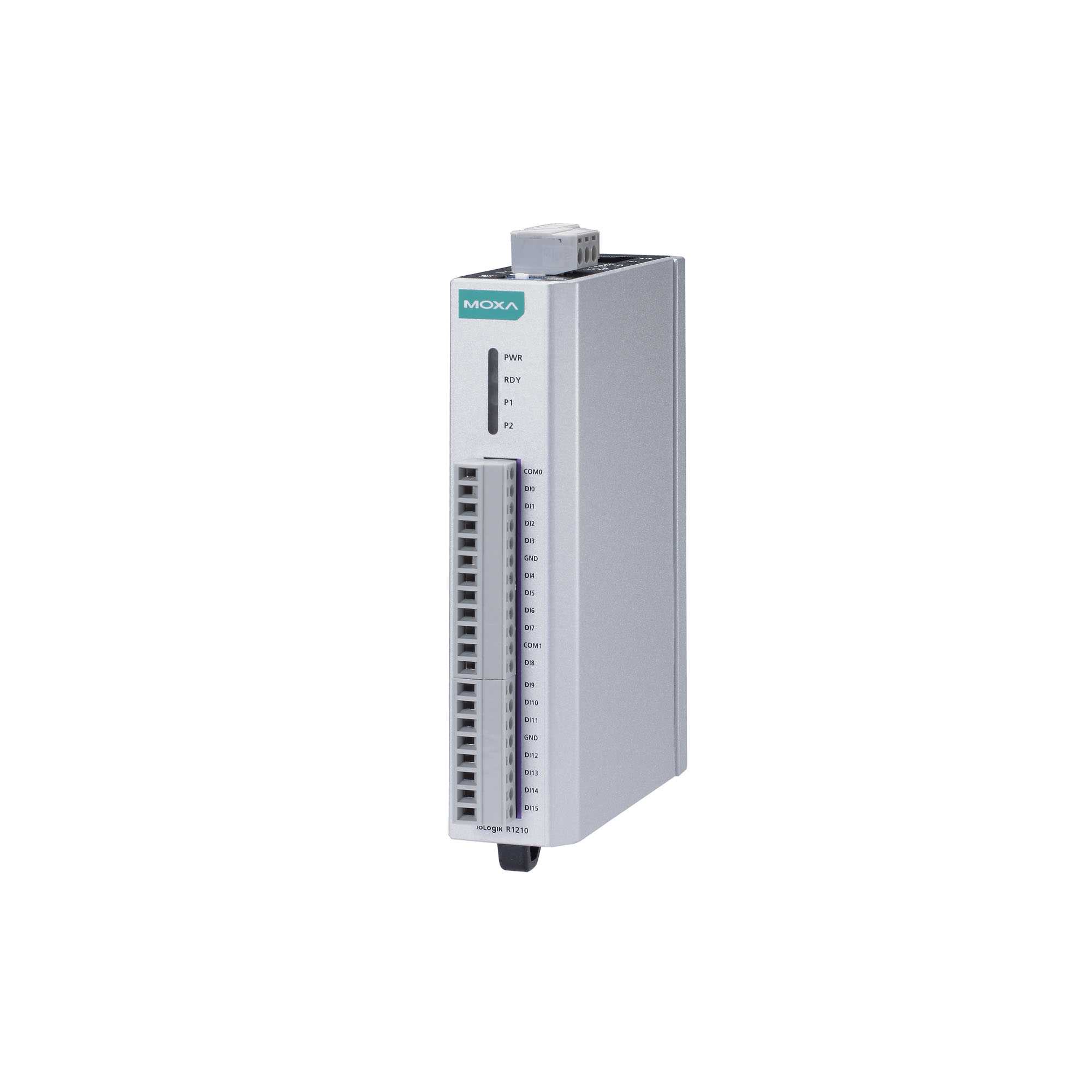

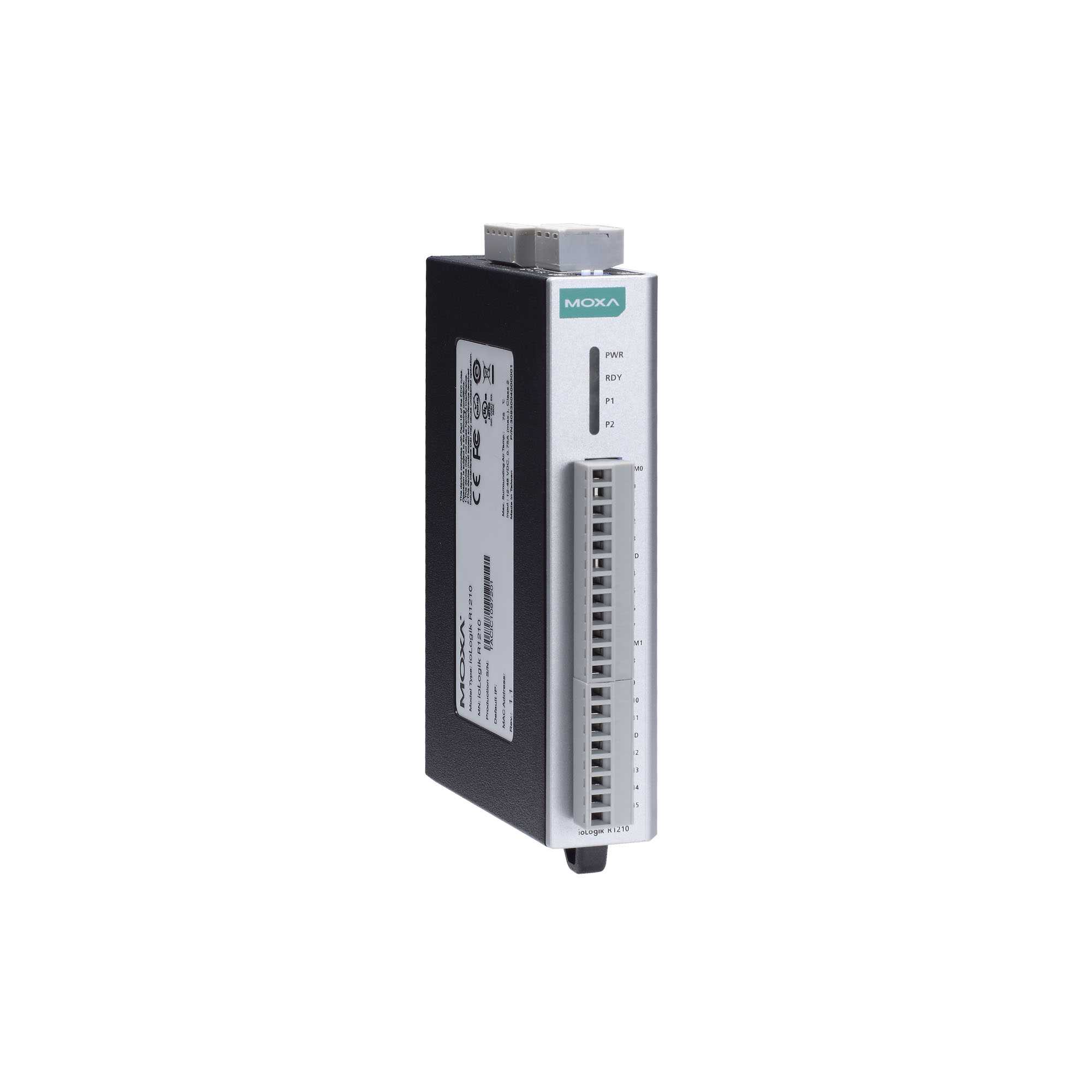

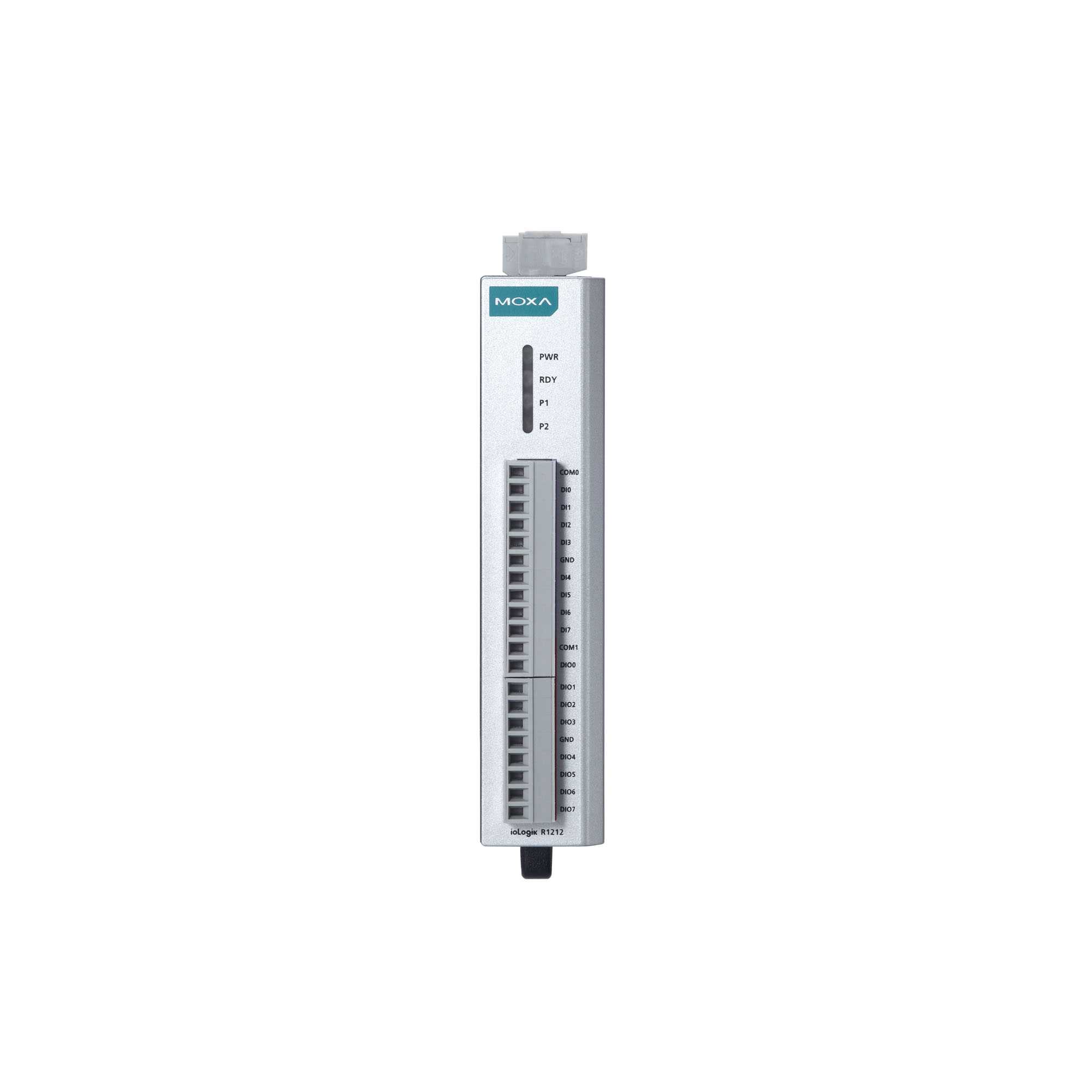

ioLogik R1214-T Модуль удаленного ввода/вывода по RS-485: 6 цифровых входов и 6 релейных выходов, с расширенным диапазоном температур

Габаритные размеры, мм

27.8 x 124 x 84

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Артикул полный

00-06081905

Количество каналов релейного вывода

6
6 

Потребление тока

207 мА при 24 В

Среднее время наработки на отказ (MTBF), часов

1239293

Гарантийный срок

2 года 

Количество каналов дискретного ввода

6 

Режим работы

Дискретный вход или импульсный выход (до 2.5 кГц) 

Тип каналов дискретного ввода

С общим '+', с общим '-' или сухой контакт 

Напряжение изоляции, В

3000 

Сухой контакт

Логический '0': открыт 
Логическая '1': замкнут на землю 

Влажный контакт

Логическая '1': 10~30 В постоянного тока 
Логический '0': 0~3 В постоянного тока 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Электромагнитная совместимость (EMS)

IEC 61000-4-8 
IEC 61000-4-3 RS 
IEC 61000-4-6 CS 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 
IEC 61000-4-5 Surge 

Удары

IEC 60068-2-27 

Безопасность

UL508 

Вибрации

IEC 60068-2-6 

Электромагнитная совместимость (EMC)

EN 55032/24 

Электромагнитная совместимость (EMI)

FCC Part 15 Subpart B Class A 
CISPR 32 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клемма 

Рабочая температура, °C

-40 ~ +75 

Рабочая высота над уровнем моря

до 2000 м 

Рабочая влажность, %

5 ~ 95 

Температура хранения, °C

-40 ~ +85 

Стоповые биты

1, 2 (по умолчанию = 1) 

Бит данных

8 

Скорость передачи данных, бит/с

1200 ~ 921600 (по умолчанию = 9600) 

Интерфейс

2 порта RS-485 (2-проводный) 

Четность

нет, чет, нечет (по умолчанию = нет) 

Протоколы последовательной связи

Modbus RTU 

Тип устройства

Модуль удаленного ввода/вывода 

Нагрузочная способность реле

5 А при 30 В пост., 250 В перем., 110 В перем. 

Тип каналов релейного вывода

Силовое реле (Form A) 

Механическая износостойкость

5000000 переключений 

Электрическая износостойкость

100000 переключений
