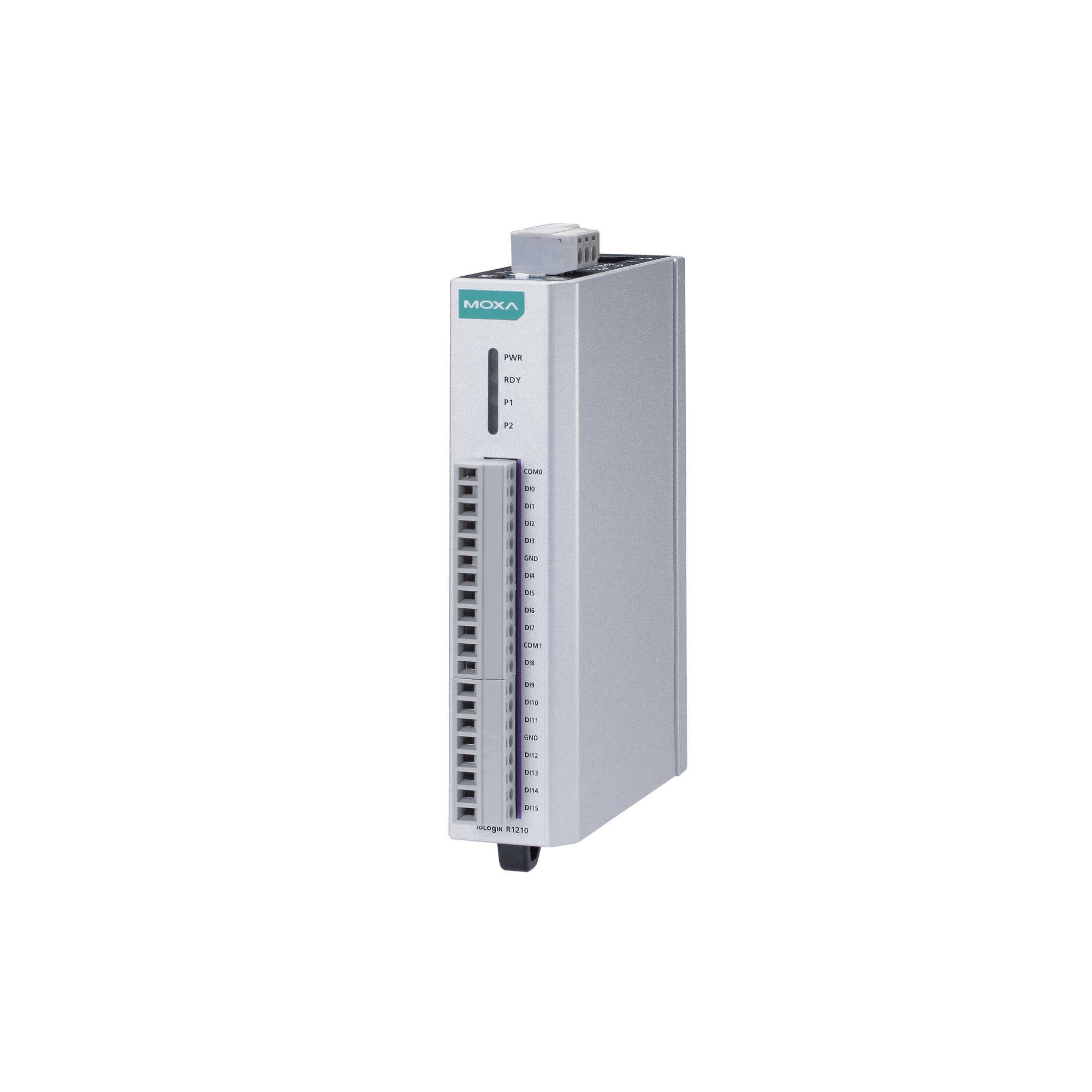

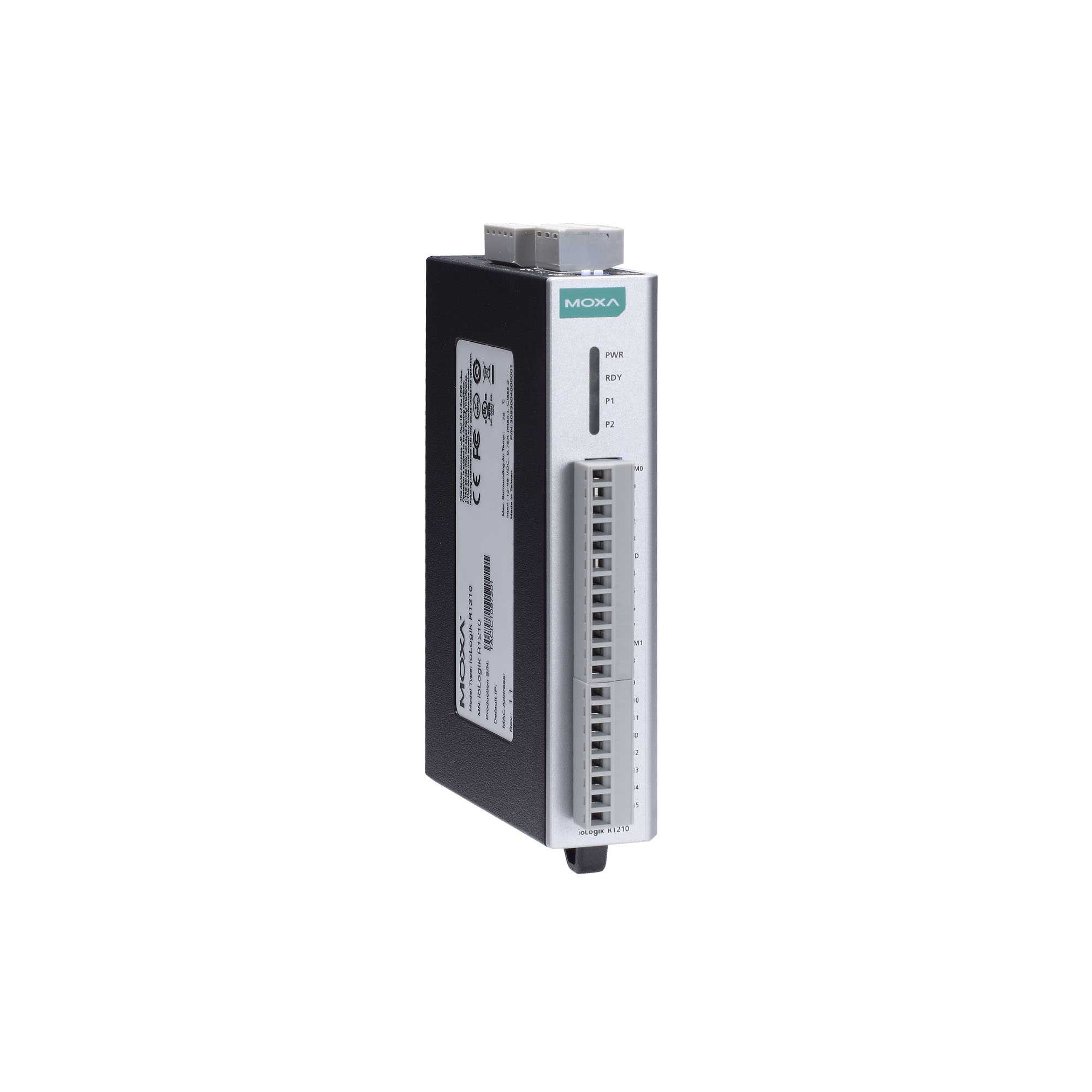

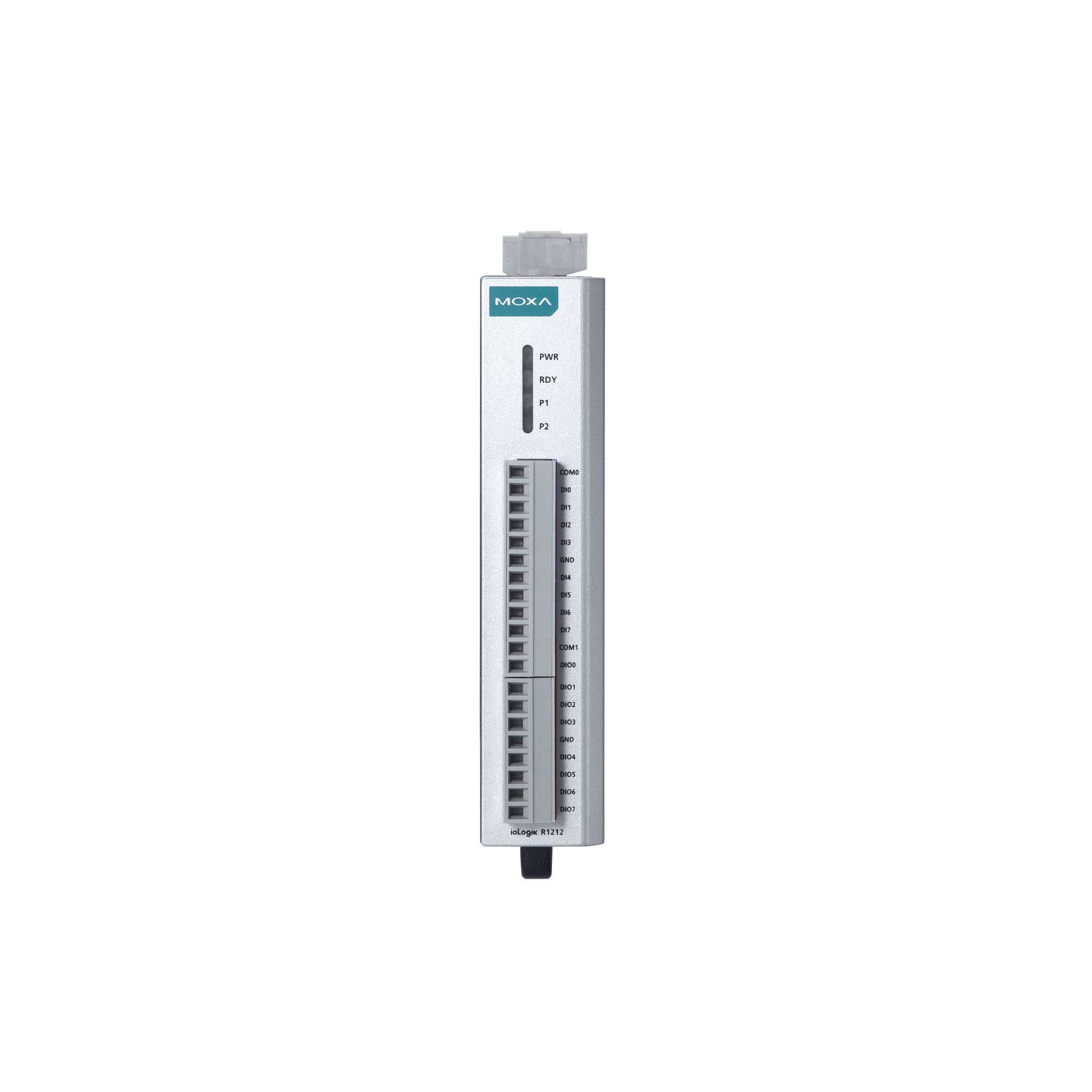

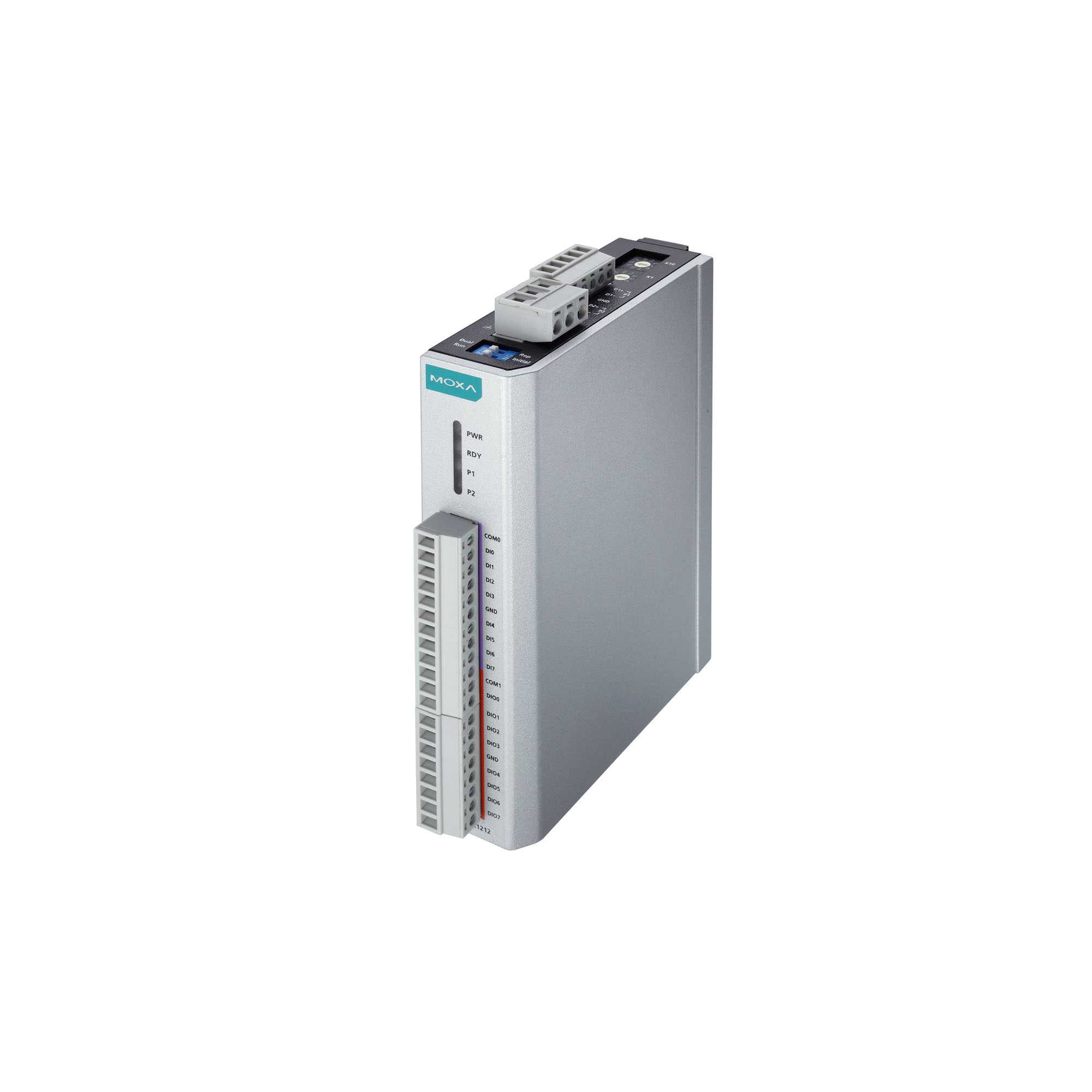

ioLogik R1240-T Модуль удаленного ввода/вывода по RS-485: 8 аналоговых входов, с расширенным диапазоном температур

Габаритные размеры, мм

27.8 x 124 x 84

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Артикул полный

00-06081907

Потребление тока

216 мА при 24 В

Среднее время наработки на отказ (MTBF), часов

1239293

Гарантийный срок

5 лет 

Комплект поставки

краткое руководство пользователя 
Устройство 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 
IEC 61000-4-6 CS 
IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-8 

Удары

IEC 60068-2-27 

Безопасность

UL508 

Вибрации

IEC 60068-2-6 

Электромагнитная совместимость (EMC)

EN 55032/24 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class A 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клемма 

Рабочая температура, °C

-40 ~ +75 

Рабочая высота над уровнем моря

до 2000 м 

Рабочая влажность, %

5 ~ 95 

Температура хранения, °C

-40 ~ +85 

Стоповые биты

1, 2 (по умолчанию = 1) 

Бит данных

8 

Скорость передачи данных, бит/с

1200 ~ 921600 (по умолчанию = 9600) 

Интерфейс

2 порта RS-485 (2-проводный) 

Четность

нет, чет, нечет (по умолчанию = нет) 

Протоколы последовательной связи

Modbus RTU 

Тип каналов аналогового ввода

Дифференциальные 

Напряжение изоляции, В

3000 

Встроенный резистор для измерения тока

120 Ом 

Частота дискретизации

0,012 кГц 

Входное сопротивление

10 МОм 

Диапазон входных сигналов по току

0 ~ 20 мА 
С определением обрыва линии 
4 ~ 20 мА 

Точность АЦП

±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C) 

Количество каналов АЦП

8 

Диапазон входных сигналов по напряжению

0 ~ 10 В 

Разрешение АЦП

16 бит 

Тип устройства

Модуль удаленного ввода/вывода
