FDSVG-C1.0-12.0 с воздушным охлаждением 10 кV для установки вне помещений

FDSVG-C1.0-12 с воздушным охлаждением 10 kV для установки вне помещений

Статические генераторы реактивной мощности – предназначены для предприятий, использующих оборудование, которое потребляет реактивную мощность, вносит искажения(гармоники) в сеть и чувствительно к просадкам, провалам и несимметрии питающего напряжения.

Статический генератор реактивной мощности (SVG, static VAR generator) представляет собой инвертор тока, подключенный через индуктивный реактор к энергосистеме. Напряжение 10кV, номинальная реактивная мощность 1-12 Мвар.

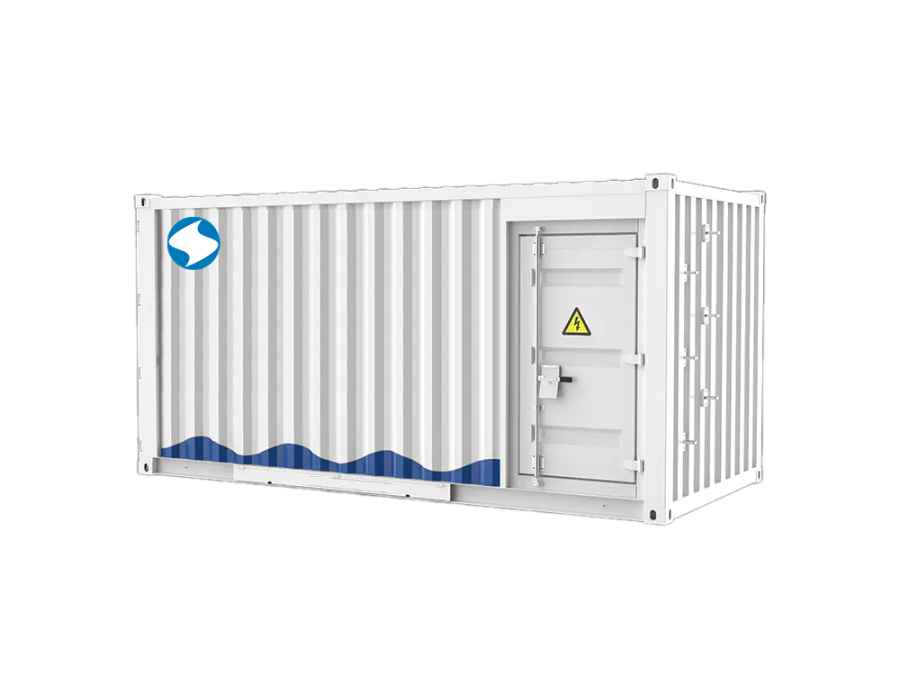

Технические особенности FDSVG-C1.0-12 10 kV с воздушным охлаждением в блок-боксе:

1. Подсинхронное демпфирование.
2. Автоматическая диагностика.
3. Аварийная и звуковая сигнализация.
4. Визуальный мониторинг параметров работы оборудования.
5. Управление через HMI панель.
6. Технологии обработки сигналов DSP + FPGA.
7. Регулирование посредством ШИМ.
8. Регулирование баланса напряжения.
9. Малое время отклика.
10. Поддержание множества протоколов коммуникации.

Функция множественной компенсации:

• компенсация реактивной мощности;
• компенсация гармоник;
• компенсация тока обратной последовательности;
• комплексная компенсация.

Возможности при применении FDSVG-C1.0-12 с воздушным охлаждением 10 kV:

• стабилизировать напряжение;
• защитить оборудование от резких всплесков и провалов напряжения;
• уменьшить потери при передаче электроэнергии;
• расширить границы переходной стабилизации:
• снизить колебания мощности;
• устранить вредные гармоники 5,7,11,13 порядка;
• обеспечить стабильное напряжение сети;
• решить проблемы низкого коэффициента мощности;
• предупредить возникновение тока обратной последовательности.

• Увеличение производительности оборудования.
• Увеличение межремонтного периода.
• Увеличение срока эксплуатации оборудования.
• Снижение эксплуатационных затрат.
• Минимизация рисков простоя оборудования.

Основные функции FDSVG-C1.0-12 с воздушным охлаждением 10 kV:

• Регулирование напряжения в заданном диапазоне;
• Динамическая компенсация реактивной мощности ±100%;
• Увеличение cos ϕ;
• Компенсация гармонических колебаний;
• Ограничение колебаний пульсации напряжения;
• Уменьшение небаланса по фазам;
• Повышение стабильности передачи электрической энергии.

Эффект от внедрения FDSVG-C1.0-12 с воздушным охлаждением 10 kV :

• Уменьшение tg Ф;
• Снижение уровня гармоник;
• Разгрузка питающих линий трансформаторов для пропуска дополнительной мощности;
• Сокращение затрат на ремонт, замену конденсаторов ФКУ;
• Сокращение затрат на энергоресурсы;
• Увеличение срока эксплуатации оборудования;
• Подавление фликера от 80% и выше;
• Снижение небаланса напряжения;
• Быстродействующая компенсация резкопеременной нагрузки.
