Фильтры DU/DT

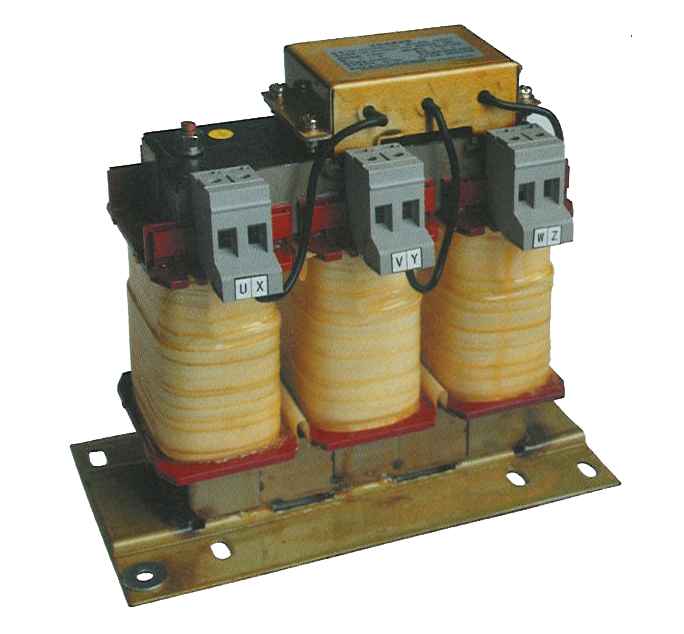

Выходной фильтр DU/DT

  Инверторный фильтр du/dt серии 400 В/690 В/660 В, 50 Гц, может быть снижен с 2000 V/us до du/dt≤500 (V/us)

Наименование номенклатуры	Несущая частота инвертора≤, кГц	Ток, А	Мощность, кВт	Допустимая длина кабеля ≤, м	Габаритные размеры W*D*H，mm	Установочные размеры L*W,mm	Вес, кг	Примечание
Выходной фильтр DU/DT DUT-0010-EISC	5	10	3,7	400	150*95*160	60*67	5,9	Медный корпус
Выходной фильтр DU/DT DUT-0013-EISC	5	13	5,5	400	150*95*160	60*67	6,4	Медный корпус
Выходной фильтр DU/DT DUT-0016-EISC	5	16	7,5	400	150*95*160	60*67	6,5	Медный корпус
Выходной фильтр DU/DT DUT-0025-EISC	4	25	11	400	180*130*190	80*87	8,4	Медный корпус
Выходной фильтр DU/DT DUT-0030-EISC	4	30	15	400	180*130*190	80*87	8,7	Медный корпус
Выходной фильтр DU/DT DUT-0040-EISA	4	40	18,5	400	230*160*190	110*85	12,4	Алюминевый корпус
Выходной фильтр DU/DT DUT-0045-EISA	4	45	22	400	230*160*190	110*85	12,5	Алюминевый корпус
Выходной фильтр DU/DT DUT-0060-EISA	3	60	30	400	230*160*220	110*85	14,3	Алюминевый корпус
Выходной фильтр DU/DT DUT-0075-EISA	3	75	37	400	230*160*220	110*85	14,5	Алюминевый корпус
Выходной фильтр DU/DT DUT-0090-EISA	3	90	45	400	230*160*220	110*85	14,9	Алюминевый корпус
Выходной фильтр DU/DT DUT-0110-EISA	3	110	55	400	230*175*220	110*100	19	Алюминевый корпус
Выходной фильтр DU/DT DUT-0150-EISA	3	150	75	400	230*175*220	110*100	19,8	Алюминевый корпус
Выходной фильтр DU/DT DUT-0180-EISA	3	180	90	400	260*185*265	140*110	26,8	Алюминевый корпус
Выходной фильтр DU/DT DUT-0220-EISA	3	220	110	400	260*185*265	140*110	27,8	Алюминевый корпус
Выходной фильтр DU/DT DUT-0260-EISA	3	260	132	400	300*195*280	170*110	33,9	Алюминевый корпус
Выходной фильтр DU/DT DUT-0320-EISA	3	320	160	400	300*195*280	170*110	35,8	Алюминевый корпус
Выходной фильтр DU/DT DUT-0400-EISA	3	400	200	400	300*230*280	170*135	47,5	Алюминевый корпус
Выходной фильтр DU/DT DUT-0480-EISA	3	480	250	400	360*250*375	190*135	66,1	Алюминевый корпус
Выходной фильтр DU/DT DUT-0540-EISA	3	540	280	400	360*250*375	190*135	67,9	Алюминевый корпус
Выходной фильтр DU/DT DUT-0600-EISA	3	600	315	400	360*250*375	190*135	69,3	Алюминевый корпус
Выходной фильтр DU/DT DUT-0800-EISA	2	800	400	400	430*290*410	240*175	96	Алюминевый корпус
Выходной фильтр DU/DT DUT-1000-EISA	2	1100	560	400	430*305*510	240*190	134,8	Алюминевый корпус
Выходной фильтр DU/DT DUT-1200-EISA	2	1200	630	400	430*305*510	240*190	137,5	Алюминевый корпус

 Преобразователь частоты серии 690 В 50 Гц с понижающим фильтром dv/dt, значение от пика к пику может быть уменьшено с 3000 В до ≤ 1800 В

Наименование номеклатуры	Несущая частота инвертора≤, кГц	Ток, А	Мощность, кВт	Допустимая длина кабеля ≤, м	Габаритные размеры W*D*H，mm	Установочные размеры L*W,mm	Вес, кг	Примечание
Выходной фильтр DU/DT DUT-0010-LRSC-0690	3	10	7,5	400	180*165*195	80*87	9	Медный корпус
Выходной фильтр DU/DT DUT-0016-LRSC-0690	3	16	11	400	180*165*195	80*87	9,1	Медный корпус
Выходной фильтр DU/DT DUT-0025-LRSC-0690	3	25	18,5	400	180*165*195	80*87	9,2	Медный корпус
Выходной фильтр DU/DT DUT-0030-LRSC-0690	3	30	22	400	180*165*195	80*87	9,4	Медный корпус
Выходной фильтр DU/DT DUT-0045-LRSA-0690	2	45	37	400	230*170*190	110*95	16	Алюминевый корпус
Выходной фильтр DU/DT DUT-0060-LRSA-0690	2	60	45	400	230*170*230	110*95	19	Алюминевый корпус
Выходной фильтр DU/DT DUT-0075-LRSA-0690	2	75	60	400	230*170*230	110*95	20	Алюминевый корпус
Выходной фильтр DU/DT DUT-0090-LRSA-0690	2	90	75	400	230*170*230	110*95	21	Алюминевый корпус
Выходной фильтр DU/DT DUT-0110-LRSA-0690	2	110	90	400	260*175*240	140*105	25	Алюминевый корпус
Выходной фильтр DU/DT DUT-0150-LRSA-0690	2	150	110	400	260*185*275	140*115	32	Алюминевый корпус
Выходной фильтр DU/DT DUT-0220-LRSA-0690	2	220	160	400	300*200*290	170*125	45	Алюминевый корпус
Выходной фильтр DU/DT DUT-0260-LRSA-0690	2	260	220	400	300*205*290	170*125	48	Алюминевый корпус
DUT-0320-LRSA-0690	2	320	250	400	300*210*290	170*130	53	Алюминевый корпус
Выходной фильтр DU/DT DUT-0400-LRSA-0690	1,5	400	355	400	360*230*380	190*135	74	Алюминевый корпус
Выходной фильтр DU/DT DUT-0480-LRSA-0690	1,5	480	400	400	360*230*385	190*135	77	Алюминевый корпус
Выходной фильтр DU/DT DUT-0600-LRSA-0690	1,5	600	500	400	360*240*385	190*145	87	Алюминевый корпус
Выходной фильтр DU/DT DUT-0800-LRSA-0690	1,5	800	630	400	430*295*415	240*175	112	Алюминевый корпус
Выходной фильтр DU/DT DUT-1000-LRSA-0690	1,5	1000	800	400	430*305*520	240*185	144	Алюминевый корпус
Выходной фильтр DU/DT DUT-1200-LRSA-0690	1,5	1200	1000	400	430*305*525	240*185	154	Алюминевый корпус
