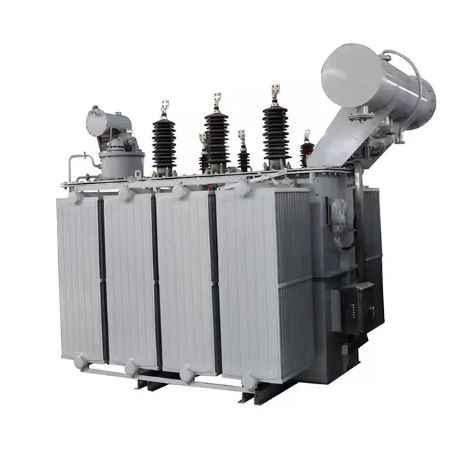

Масляный силовой трансформатор 33-38 кВ S11 SZ11

800 ква ~ 31500 ква трехфазный силовой трансформатор с двойной обмоткой и возбуждением

Номенклатура	Номинальная мощность (кВА)	Символ соединения	Комбинация напряжения (кВ)			Потери холостого  хода (Вт)	Потери нагрузки (Вт)	Ток холостого хода (%)	Импеданс короткого замыкания (%)
			ВН	Диапазон нажатия	LV
S11-630	630	Yd11	35	±5%	3.15 6.3 10.5	190	710	2,4	4
S11-800	800					270	1000	2,4
S11-1000	1000					370	1380	1,8
S11-1250	1250					400	1570	1,8
S11-1600	1600					470	1850	1,6
S11-2000	2000					550	2130	1,6
S11-2500	2500					630	2530	1,4
S11-3150	3150		33~38.5	±5%	3.15 6.3 10.5	720	2760	1,4
S11-4000	4000					880	3470	1,2
S11-5000	5000					980	3990	1,2
S11-6300	6300					1160	4880	1,2
S11-8000	8000	YNd11	33~38.5	±5% ±2*2.5%	3.15 3.3 6.3 6.6 10.5 11	1350	5880	1
S11-10000	10000					1300	5960	1	6
S11-12500	12500					1520	6960	1
S11-16000	16000					1770	1830	1
S11-20000	20000					2090	9690	1
S11-25000	25000					2450	11730	1
S11-31500	31500					3050	14450	0,8

Примечание 1: трансформатор с номинальной мощностью 6300 кВА или менее может поставлять продукцию, диапазон отводов высокого напряжения которой составляет ±2×2,5%.

Примечание 2: трансформатор 10.5KV и 11KV ниже низкого напряжения может поставлять продукцию с символом соединения Dyn11.

Примечание 3: трансформатор с номинальной мощностью 3150 кВА или более имеет наибольший ток отвода в положении отвода -5%.

2000 ква ~ 200000 ква трехфазный силовой трансформатор с двойной обмоткой

Номенклатура	Номинальная мощность (кВА)	Символ соединения	Комбинация напряжения (кВ)			Потери холостого хода (Вт)	Потери нагрузки           (Вт)	Ток холостого хода           (%)	Импеданс короткого замыкания           (%)
			ВН	Диапазон нажатия	LV
SZ11-2000	630	Yd11	35	±3*2,5%	6.3 10.5	190	710	2,4	4
SZ11-2500	800					270	1000	2,4
SZ11-3150	1000					370	1380	1,8
SZ11-4000	1250		33~38,5	±3*2,5%	6.3 10.5	400	1570	1,8
SZ11-5000	1600					470	1850	1,6
SZ11-6300	2000					550	2130	1,6
SZ11-8000	8000	YNd11	33~38,5	±3*2,5%	6.3 6.6 10.5 11	1350	5880	1
SZ11-10000	10000					1300	5960	1	6
SZ11-12500	12500					1520	6960	1
SZ11-16000	16000					1770	1830	1
SZ11-20000	20000					2090	9690	1

Примечание 1: для низкого напряжения 10,5 кВ и 11 кВ трансформатора, может обеспечить подключение группы маркированных Dyn11 продуктов.
