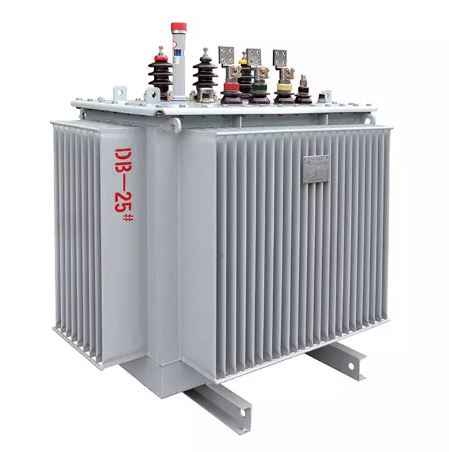

Масляный силовой трансформатор S11

Технические данные масляного силового трансформатора S11

Номенклатура	Номинальная мощность          (кВА)	Символ соединения	Комбинация  напряжения(кВ)			Потери холостого  хода (Вт)	Потери нагрузки (Вт)	Ток холостого  хода (%)	Импеданс  короткого  замыкания           (%)
			ВН	Диапазон  нажатия	LV
S11-М-30	30	Yyn0 или  Dyn11	6 6.3 10 10.5 11	±5% или ±2×2,5%	0.4	100	600	2,3	4
S11-М-50	50					130	870	2
S11-М-63	63					150	1040	1,9
S11-М-80	80					180	1250	1,9
S11-М-100	100					200	1500	1,8
S11-М-125	125					240	1800	1,7
S11-М-160	160					280	2200	1,6
S11-М-200	200					340	2600	1,5
S11-М-250	250					400	3050	1,4
S11-М-315	315					480	3650	1,4
S11-М-400	400					570	4300	1,3
S11-М-500	500					680	5100	1,2
S11-М-630	630					810	6200	1,1	4,5
S11-М-800	800					980	7500	1,1
S11-М-1000	1000					1150	10300	1,1
S11-М-1250	1250					1360	12800	0,9
S11-М-1600	1600					1640	14500	0,8
S11-М-2000	2000					2280	17820	0,6

Тип S11 15-22 кВ S двойной обмоткой основные рабочие параметры продукции

Номенклатура	Номинальная мощность (кВА)	Символ  соединения	Комбинация напряжения           (кВ)			Потери  холостого  хода (Вт)	Потери нагрузки (Вт)	Ток холостого  хода (%)	Импеданс короткого замыкания           (%)
			ВН	Диапазон  нажатия	LV
S11-М-30	30	Dyn11	15           20           22	±5% или ±2×2,5%	0.4	90	660	2,1	5,5
S11-М-50	50					130	960	2
S11-М-63	63					150	1145	1,9
S11-М-80	80					180	1370	1,8
S11-М-100	100					200	1650	1,6
S11-М-125	125					240	1980	1,5
S11-М-160	160					290	2420	1,4
S11-М-200	200					330	2860	1,3
S11-М-250	250					400	3350	1,2
S11-М-315	315					480	4010	1,1
S11-М-400	400					570	4730	1,1
S11-М-500	500					680	5660	1,1
S11-М-630	630					810	6820	0,9	6
S11-М-800	800					980	8250	1,8
S11-М-1000	1000					1150	11330	0,7
S11-М-1250	1250					1350	13200	0,7
S11-М-1600	1600					1630	15950	0,6

   В конструкцию  сердечника и катушки трансформатора типа S11 были внесены изменения, задача которых уменьшить потери холостого хода и снизить шум.
Потери на холостом ходу снизились в среднем на 37%. Уровень шума в среднем снизился на 20%, уровень производительности продукта достиг продвинутого уровня.
