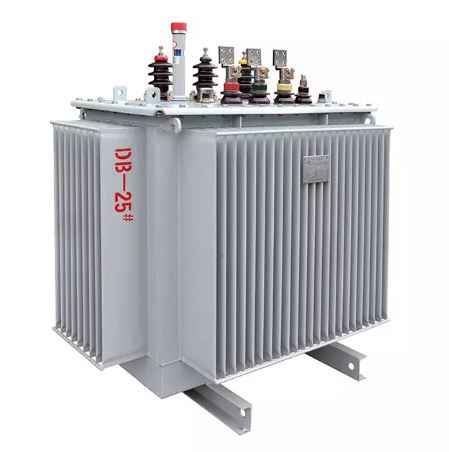

Масляный силовой трансформатор S13

Масляный силовой трансформатор S13 - новое поколение трансформаторов S11, основанное внедрении инновационных  исследований и технологий.

Технические данные масляного силового трансформатора S13

Наименование	Номинальная мощноcть (кВА)	Символ Соединения	Комбинация напряжения           (кВ)			Потери холостого  хода (Вт)	Потери нагрузки (Вт)		Ток холостого хода           (%)	Импеданс короткого замыкания           (%)
			ВН	Диапазон нажатия	LV		Ди	ГГ
S13-М-10	10	Yyn0 Dyn11	11 10.5 10 6.3 6	±5% ±2×2,5% +3×2,5% -1×2,5%	0.4	40	360	340	2,8	4
S13-М-20	20					70	525	500	2,5
S13-М-30	30					80	630	600	2,3
S13-М-50	50					100	910	870	2
S13-М-63	63					110	1090	1040	1,9
S13-М-80	80					130	1310	1250	1,9
S13-М-100	100					150	1580	1500	1,8
S13-М-125	125					170	1890	1800	1,7
S13-М-160	160					200	2310	2200	1,6
S13-М-200	200					240	2730	2600	1,5	4,5
S13-М-250	250					290	3200	3050	1,4
S13-М-315	315					340	3830	3650	1,4
S13-М-400	400					410	4520	4300	1,3
S13-М-500	500					480	5410	5150	1,2
S13-М-630	630					570	6200	6200	1,1
S13-М-800	800					700	7500	7500	1
S13-М-1000	1000					830	10300	10300	1
S13-М-1250	1250					970	12000	12000	0,9
S13-М-1600	1600					1170	14500	14500	0,8
S13-М-2000	2000					1510	17800	17800	0,8	По требованию заказчика
S13-М-2500	2500					1780	20700	20700	0,7
S13-М-3150	3150					2100	24300	24300	0,7

В конструкцию  сердечника и катушки трансформатора типа S11 были внесены изменения, задача которых уменьшить потери холостого хода и снизить шум.
Потери на холостом ходу снизились в среднем на 37%. Уровень шума в среднем снизился на 20%, уровень производительности продукта достиг продвинутого уровня.
