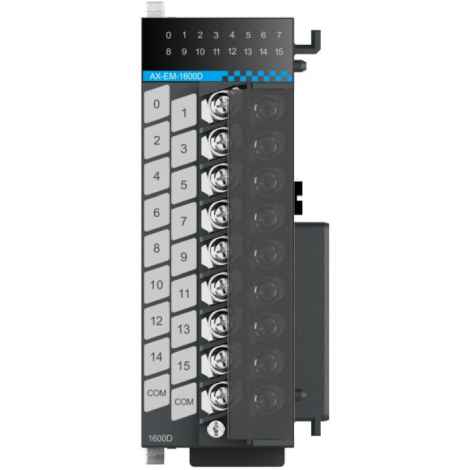

Данный модуль расширения предназначен для обработки входных дискретных сигналов ПЛК. Обеспечивает аппаратное расширение количества входных дискретных каналов. Может быть использован вместе с модулем CPU, как местное устройство, а также вместе с коммуникационным модулем EtherCAT, как устройство распределенного ввода. Входные цепи модуля – транзисторные, универсальные (PNP/NPN). Реализована гальваническая развязка посредством оптопары.
|
Параметр |
Значение |
|
К-во входных каналов |
16 |
|
К-во входных клемм |
18 |
|
Напряжение входов |
24В (макс. 30В) DC |
|
Ток входов |
4,7мА |
|
Напряжение ВКЛ |
> 15В DC |
|
Напряжение ВЫКЛ |
|
|
Входная фильтрация |
10мс |
|
Входное сопротивление |
5,4кОм |
|
Гальваническая развязка |
Оптопары |
|
Отображение состояния входов |
Индикаторный светодиод |
Шильда DI
IO Dimensions
CPU Communication
PLC Base Config
PLC Inst
|
Модель |
Описание |
|
AX70-C-1608P |
Модуль CPU; EtherCAT/CANopen/Ethernet, RS485*2, PNP transistor output, RoHS |
|
AX71-C-1608P |
Модуль CPU; EtherCAT (8 осей)/CANopen/Ethernet, RS485*2, PNP transistor output, RoHS |
|
AX-PWR |
Модуль питания; Вход 100-240В AC 50Гц/60Гц; Выход 2А 24В DC; RoHS |
|
AX-EM-1600D |
Модуль дискретного ввода; 16 входов, 24В DC, NPN/PNP; RoHS |
|
AX-EM-0016DP |
Модуль дискретного вывода; 16 транзисторных PNP выходов, макс. ток 500 мА, 24В DC, NPN/PNP; RoHS |
|
AX-EM-0016DN |
Модуль дискретного вывода; 16 транзисторных NPN выходов, макс. ток 500 мА, 24В DC, NPN/PNP; RoHS |
|
AX-EM-4AD |
Модуль аналогового ввода; 4 аналоговых входа; разрешение 24 бит; погрешность при 20°С ±0,1%; RoHS |
|
AX-EM-4DA |
Модуль аналогового вывода; 4 аналоговых выхода; разрешение 16 бит; погрешность при 20°С ±0,1%; RoHS |
|
AXEM-RCM-ET |
Коммуникационный модуль; EthetCAT slave-node модуль, поддерживает расширение 16 модулями ВВ/В; RoHS |
|
AX-EM-4PTC |
Температурный модуль; 4 универсальных входных канала с поддержкой термосопротивлений и термопар; разрешение 24 би, чувствительность 0,1 °С/°F; RoHS |
|
Модель |
Описание |
|
AX-HIO-40 |
Модуль обработки сигналов; клеммный терминал для 40-pin разъема на CPU (высокоскростные ВВ/В); RoHS |
|
AX-L1-10 |
Кабель для передачи данных; для подключиения AX-HIO-40 к CPU, L=1м; RoHS |
|
AX-L1-20 |
Кабель для передачи данных; для подключиения AX-HIO-40 к CPU, L=2м; RoHS |
|
AX-L2-10 |
Кабель для передачи данных; RS485/CAN (DB9 папа), L=1м; RoHS |
|
AX-L2-20 |
Кабель для передачи данных; RS485/CAN (DB9 папа), L=2м; RoHS |
|
AX-L2-50 |
Кабель для передачи данных; RS485/CAN (DB9 папа), L=5м; RoHS |
|
AX-L3-20 |
Кабель для передачи данных; Экранированный сетевой кабель категории 5e, L=2м; RoHS |
|
AX-L3-50 |
Кабель для передачи данных; Экранированный сетевой кабель категории 5e, L=5м; RoHS |
|
Доп.Текст
|
|
|
Основные параметры
|
Питание: 5В DC по внутренней шине, Количество входов и тип: 16, транзисторные (NPN/PNP), Напряжение входа: 24В DC (макс. 30В), Фильтрация входных сигналов: 10 мс, Метод гальвано-развязки: оптопара, Размеры: 32х90х117 |
|
