Данный модуль расширения предназначен для обработки выходных дискретных сигналов ПЛК. Обеспечивает аппаратное расширение количества выходных дискретных каналов. Может быть использован вместе с модулем CPU, как местное устройство, а также вместе с коммуникационным модулем EtherCAT, как устройство распределенного вывода. Выходные цепи модуля – транзисторные, в зависимости от модуля PNP (AX-EM-0016DP) или NPN (AX-EM-0016DN). Реализована индуктивная гальваническая развязка.
|
Модификация |
AX-EM-0016DP |
AX-EM-0016DN |
|
К-во выходных каналов |
16 |
|
|
Тип выходных каналов |
PNP (Source) |
NPN (Sink) |
|
К-во входных клемм |
18 |
|
|
Напряжение внешнего ист. |
24В (-15% - +5%) DC |
|
|
Выходное напряжение |
12-24В (-15% - +5%) DC |
|
|
Ток входов |
4,7мА |
|
|
Задержка на ВКЛ |
|
|
|
Задержка на ВЫКЛ |
|
|
|
Макс. нагрузка |
0,5А на выход; 2А на COM |
|
|
Гальваническая развязка |
Индуктивная |
|
|
Отображение состояния входов |
Индикаторный светодиод |
|
|
Защита от КЗ |
Поддерживается, отсечка 1,7А |
|
Шильда DO Source
Шильда DO Sink
IO Dimensions
CPU Communication
PLC Base Config
PLC Inst
|
Модель |
Описание |
|
AX70-C-1608P |
Модуль CPU; EtherCAT/CANopen/Ethernet, RS485*2, PNP transistor output, RoHS |
|
AX71-C-1608P |
Модуль CPU; EtherCAT (8 осей)/CANopen/Ethernet, RS485*2, PNP transistor output, RoHS |
|
AX-PWR |
Модуль питания; Вход 100-240В AC 50Гц/60Гц; Выход 2А 24В DC; RoHS |
|

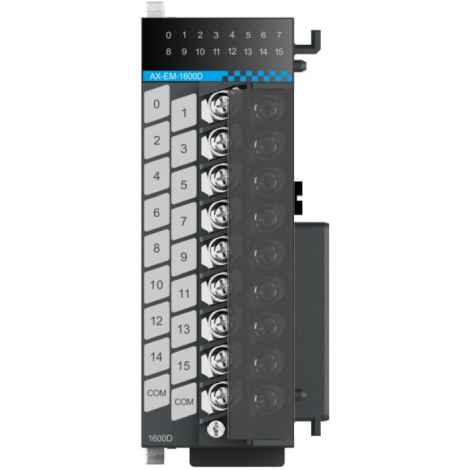

AX-EM-1600D |
Модуль дискретного ввода; 16 входов, 24В DC, NPN/PNP; RoHS |
|
AX-EM-0016DP |
Модуль дискретного вывода; 16 транзисторных PNP выходов, макс. ток 500 мА, 24В DC, NPN/PNP; RoHS |
|
AX-EM-0016DN |
Модуль дискретного вывода; 16 транзисторных NPN выходов, макс. ток 500 мА, 24В DC, NPN/PNP; RoHS |
|
AX-EM-4AD |
Модуль аналогового ввода; 4 аналоговых входа; разрешение 24 бит; погрешность при 20°С ±0,1%; RoHS |
|
AX-EM-4DA |
Модуль аналогового вывода; 4 аналоговых выхода; разрешение 16 бит; погрешность при 20°С ±0,1%; RoHS |
|
AXEM-RCM-ET |
Коммуникационный модуль; EthetCAT slave-node модуль, поддерживает расширение 16 модулями ВВ/В; RoHS |
|
AX-EM-4PTC |
Температурный модуль; 4 универсальных входных канала с поддержкой термосопротивлений и термопар; разрешение 24 би, чувствительность 0,1 °С/°F; RoHS |
|
Модель |
Описание |
|
AX-HIO-40 |
Модуль обработки сигналов; клеммный терминал для 40-pin разъема на CPU (высокоскростные ВВ/В); RoHS |
|
AX-L1-10 |
Кабель для передачи данных; для подключиения AX-HIO-40 к CPU, L=1м; RoHS |
|
AX-L1-20 |
Кабель для передачи данных; для подключиения AX-HIO-40 к CPU, L=2м; RoHS |
|
AX-L2-10 |
Кабель для передачи данных; RS485/CAN (DB9 папа), L=1м; RoHS |
|
AX-L2-20 |
Кабель для передачи данных; RS485/CAN (DB9 папа), L=2м; RoHS |
|
AX-L2-50 |
Кабель для передачи данных; RS485/CAN (DB9 папа), L=5м; RoHS |
|
AX-L3-20 |
Кабель для передачи данных; Экранированный сетевой кабель категории 5e, L=2м; RoHS |
|
AX-L3-50 |
Кабель для передачи данных; Экранированный сетевой кабель категории 5e, L=5м; RoHS |
|
Основные параметры
|
Питание: 5В DC по внутренней шине, Количество входов и тип: 16, транзисторные (NPN (16DN)/PNP(16DP)), Внешнее напряжение входа: 24В DC , Выходное напряжение: 12В – 24В, Максимальная нагрузка: 0,5А на выход; 2А на COM , Метод гальвано-развязки: индуктивный, Защита от короткого замыкания: 1,7А, когда активна, Размеры: 32х90х117 |
|
