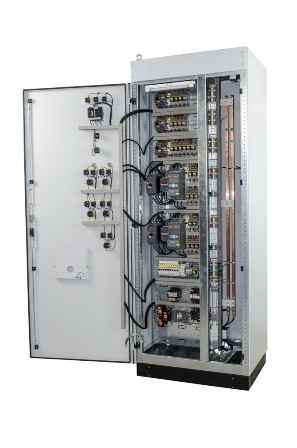

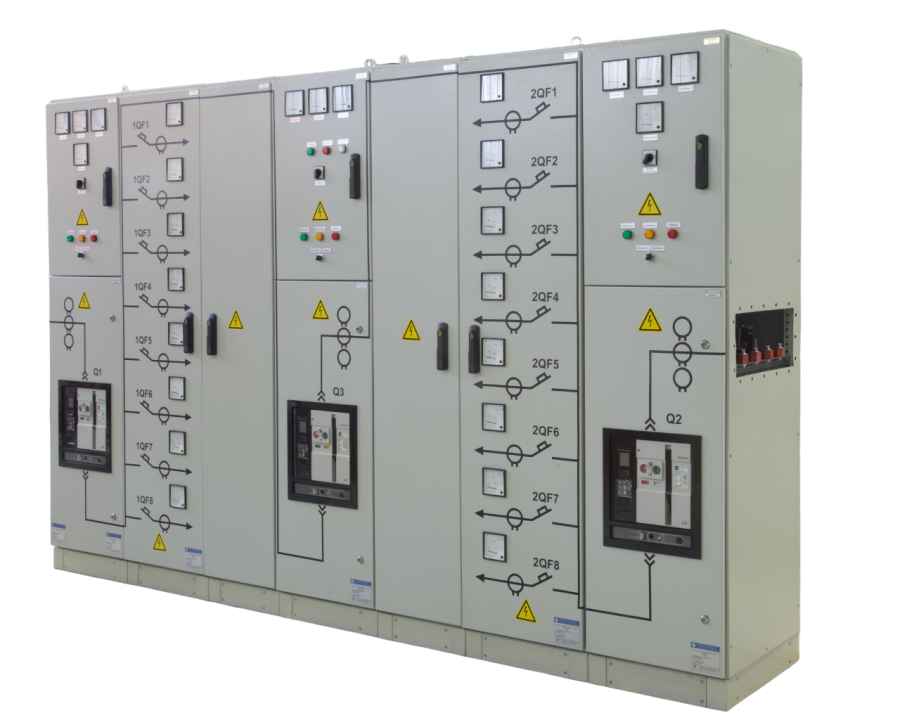

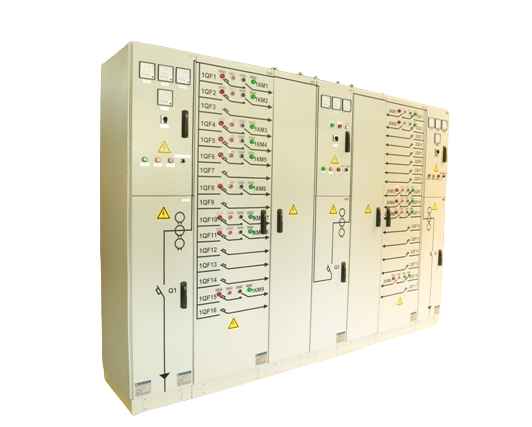

Низковольтное комплектное устройство «Аврора»

Изготавливаются НКУ типов ВРУ, ГРЩ, УВР, РУНН, РУ ШРС, ШУ, ШАВР, ЩАП, ПР, ШПТ, ШОТ, ЩВ, ЩУВ, ЩСН, ШУН, ШПЧ, ШУПП, имеющие множество исполнений, в которых низковольтная коммутационная аппаратура, преобразователи частоты, устройства плавного пуска, типовые блоки, приборы и т.д. устанавливаются на унифицированных конструктивных элементах.

Основные технические параметры и характеристики

Наименование параметра	Значение
Номинальное рабочее напряжение, В	380 трехфазного переменного тока
Номинальный ток цепей НКУ, А	До 4000
Частота питающей сети, Гц	50 ± 5%
Питание цепей управления (указывается при заказе)	Переменное 110, 230 В, 50 Гц +10 -15%, Постоянное 110, 220 В +10 -15%
Тип коммутирующего аппарата	По опросному листу
Тип устройства плавного пуска	То же
Предохранители	То же
Высота над уровнем моря, м	1000

Классификация и исполнение НКУ

Признаки классификации	Исполнение
Функциональное назначение	Вводные, секционные, вводно-секционные, отходящих фидеров, учета электроэнергии, управления, регулирования, релейные, защиты и сигнализации и т. д.
По способу выполнения нейтрали	С изолированной нейтралью, С глухозазаемленной нейтралью
По выполнению шинного ввода	Слева, справа, сверху
По выполнению кабельных вводов	Сверху, снизу
По климатическому исполнению и категории размещения изделия по ГОСТ 15150-69	УЗ
По способу установки автоматических выключателей	Стационарная
Предохранители	То же
По степени защиты НКУ по ГОСТ 14254-69	Не ниже IP 20
Верхнее рабочее значение температуры окружающего воздуха при эксплуатации, °С	+ 40
Нижнее рабочее значение температуры окружающего воздуха при эксплуатации, °С	- 5
Верхнее значение относительной влажности воздуха при температуре воздуха +25 °С, %	90
Окружающая среда	Невзрывоопасная, непожароопасная
Содержание коррозийно-активных компонентов в окружающей среде	Не превышает концентрацию, соответствующую атмосфере типа II по ГОСТ 15150-69
Режим работы НКУ	Непрерывный
Средняя наработка до отказа НКУ, ч., не менее	25000
Среднее время восстановления работоспособности НКУ, ч., (не включает времени доставки запасных частей)	1
Срок службы, лет	25

Конструкция

Конструкция РУ разрабатывается на основе однолинейной схемы заказчика, все элементы НКУ размещаются в сетке со стороной ячейки 190мм (модуль 190х190х190), рациональное проектирование снижает габариты и стоимость готовых изделий, делает их удобными и безопасными в эксплуатации.
Модульная система корпусов и шин позволяет проектировать и изготавливать распределительные устройства напряжением до 690В с силой тока до 6300А, стойкостью к токам к.з. до 130кА/с, динамический ток к.з. 300кА,  в стационарном, выдвижном или выкатном исполнении, с разделением функциональных блоков и шин по типам 1-4 в соответствии с ГОСТ 51321.1.
Степень защиты до IP54.
Элементы конструкции имеют размеры по осям X и Y от 2 до 12 модулей и глубиной по оси Z от 2 до 5 модулей.
Перфорация вертикальных и горизонтальных стоек с шагом 12,5 мм позволяет гибко менять конфигурацию шкафа.
Двери и наружные панели покрыты порошковой краской слоем до 80 мкм. Благодаря модульной конструкции могут навешиваться в любом положении. Для обеспечения IP54 имеется неопреновая прокладка.

Внутренние перегородки изготовлены из оцинкованного листа толщиной 1 или 2мм и позволяют обеспечивать разделение отсеков всех типов.

Система шин выполнена парными элементами, что позволяет удобно подключаться и обеспечивает повышенную жесткость при эксплуатации.

Типовой состав изделия




Сборные и отходящие шины НКУ изготовлены из бескислородной меди Cu-OF.

Распределительные шины питания отходящих линий имеют дополнительное износоустойчивое покрытие.

Функциональные блоки НКУ, по типу электрического соединения, представлены блоками в стационарном и выдвижном исполнении.

В стационарных блоках установлена аппаратура главных и вспомогательных цепей ввода и секционирования.

В выдвижных блоках установлена аппаратура защиты и управления питанием отходящих линий.

1. Отсек сборных и распределительных шин.

2. Отсек функциональных блоков.

3.Отсек кабельных присоединений.

Механическая часть

НКУ изготавливаются только из материалов, способных выдерживать механические, электрические и тепловые нагрузки, а также воздействие влажности и попадания пыли, имеющие место при нормальных условиях эксплуатации.

Защита от коррозии металлических корпусов обеспечивается нанесением на незащищённую поверхность эмалей, при этом должны учитываться условия эксплуатации и технического обслуживания.

Оболочки имеют достаточную механическую прочность и выдерживать нагрузки в нормальных условиях эксплуатации.

Аппаратура и проводники располагаются в НКУ таким образом, чтобы обеспечивалось удобство и безопасность обслуживания.

Двери НКУ имеют запирающее устройство.

Структурная схема применения низковольтных комплектных устройств

ВРУ – вводнораспределительное устройство;

ГРЩ – главный распределительный щит;

РУНН – распределительное устройство низкого напряжения;

ШАВР – шкафы автоматического ввода резерва;

ШПЧ - шкаф с частотным преобразователем и т.д

* Разработано на основании стандартного базового исполнения КРУ

Выдвижные модули (МСС)

Основные положения:

• Возможность установки блоков фиксированного втычного или выкатного исполнения;
• Изменение конфигурации отдельного модуля без отключения всей панели от сети;
• Использование комплектующих любых производителей;
• Быстрый монтаж и ввод в эксплуатацию;
• Максимальная гибкость при проектировании.




Преимущества НКУ Аврора

• Высокая гибкость конструкции для проектирования;
• Простой и лёгкий монтаж;
• Простое и удобное обслуживание;
• Собственная лаборатория по проверке и испытаниям;
• Современные качественные комплектующие;
• Корпус из оцинкованного (алюмоцинкового) коррозионностойкого металла;
• Порошковое покрытие внешних панелей (дверей);
• Применение ошиновки из высококачественной бескислородной электротехнической меди;
• Возможность применения оборудования различных зарубежных и отечественных производителей;
• Готовность к проведению ШМР и ПНР.
