Низковольтное устройство плавного пуска FS300 купить по выгодной цене в интернет-магазине Овен-Автоматизация с доставкой по всей России

Надежная защита вашего оборудования УПП Forward FS300

Forward FS300 представляет собой передовое цифровое решение для плавного пуска электродвигателей. В устройствах плавного пуска реализован полный спектр функций защиты двигателей и оборудования. Они спроектированы для обеспечения надежной работы в самых трудных условиях.

Назначение Forward FS300

Ограничивает ток через электродвигатель в момент пуска.
Обеспечивает пуск электродвигателя по заданным параметрам, оптимальным для конкретного применения.
Увеличивает ресурс оборудования, за счет снижения ударных нагрузок.
Обеспечивает снижение нагрузки на питающую сеть.
Контролирует параметры питающей сети и защищает электрооборудование по всем основным параметрам.
Контролирует цепи электродвигателя и защищает его от повреждения.
Функция торможения позволяет реализовать контролируемый останов электродвигателя.

Основные области применения Forward FS300

Основные достоинства Forward FS300:

Простота настройки.

6 режимов запуска для различных вариантов применения.

ЖК дисплей для настройки и оперативного контроля параметров.

Исполнение с внешним шунтирующий контактором (Оф-лайн) и без него (Он-лайн).

Функция плавного останова для эффективного торможения высоко инерционных механизмов.

Порт RS485 Modbus RTU.

Критерии комплексной защиты оборудования

Защита от превышения тока.

Защита от перенапряжения.

Защита от короткого замыкания в цепи нагрузки.

Защита от обрыва фаз на входе и выходе.

Защита от перегрузки.

Защита от перегрева.

Защита от дисбаланса фаз.

Варианты исполнения Forward FS300

Оф-лайн (P) — Исполнение с шунтирующим контактором. После окончания разгона, силовые ключи УПП шунтируются внешним контактором. В этом исполнении, по окончании разгона, УПП потребляет минимум электроэнергии и выделяет минимум тепла. Отвод тепла может потребоваться только в момент пуска электродвигателя. Занимает большую площадь в шкафу.

Он-лайн (Z) — Исполнение без шунтирующего контактора. После окончания разгона, питание электродвигателя осуществляется через силовые ключи УПП. Это исполнение позволяет сократить площадь, требуемую для размещения в шкафу. Также, отсутствие механического контактора повышает надежность. В процессе работы, УПП без контактора выделяет больше тепла и требует лучшего тепло отвода, что необходимо учитывать при проектировании.

FS300 - Исполнение для монтажа на стену. Для размещения в шкафу совместно с другим электрооборудованием.

FS3000 — Исполнение в шкафу. Готовое решение для монтажа на объекте.

Модельный ряд устройств плавного пуска Forward

Модельный ряд низковольтных УПП Forward FS300, для монтажа на стену, с шунтирующим контактором.

Модель	Мощность	Ток А	Габариты
FS300-22-P	22 кВт	45	272146160
FS300-30-P	30 кВт	60
FS300-37-P	37 кВт	75
FS300-45-P	45 кВт	90
FS300-55-P	55 кВт	110
FS300-75-P	75 кВт	150
FS300-90-P	90 кВт	180	320170150
FS300-115-P	115 кВт	230	320170150
FS300-132-P	132 кВт	260	500260205
FS300-160-P	160 кВт	320
FS300-185-P	185 кВт	370
FS300-200-P	200 кВт	400
FS300-220-P	220 кВт	450
FS300-250-P	250 кВт	500
FS300-280-P	280 кВт	560	550290205
FS300-320-P	320 кВт	640
FS300-350-P	350 кВт	710
FS300-400-P	400 кВт	800
FS300-450-P	450 кВт	900	670470245
FS300-500-P	500 кВт	1000
FS300-630-P	630 кВт	1200

Модельный ряд низковольтных УПП Forward FS300, для монтажа на стену, без шунтирующего контактора.

Модель	Мощность	Ток А	Габариты
FS300-22-Z	22 кВт	45	255160190
FS300-30-Z	30 кВт	60
FS300-37-Z	37 кВт	75
FS300-45-Z	45 кВт	90
FS300-55-Z	55 кВт	110
FS300-75-Z	75 кВт	150
FS300-90-Z	90 кВт	180	380210255
FS300-115-Z	115 кВт	230	380210255
FS300-132-Z	132 кВт	260	440380260
FS300-160-Z	160 кВт	320
FS300-185-Z	185 кВт	370
FS300-200-Z	200 кВт	400
FS300-220-Z	220 кВт	450
FS300-250-Z	250 кВт	500	460390270
FS300-280-Z	280 кВт	560
FS300-320-Z	320 кВт	640
FS300-350-Z	350 кВт	710
FS300-400-Z	400 кВт	800	540480270
FS300-450-Z	450 кВт	900	540480270
FS300-500-Z	500 кВт	1000	780605335

Техническая спецификация низковольтных устройств плавного пуска Forward FS 300 и FS3000

Параметр	Технические характеристики
Напряжение питания	3 фазы 380 В ± 15%
Частота сети	50/60 Гц
Применяемые электродвигатели	Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков	Не более 20 раз в час
Ограничение пускового тока	50 - 500%
Время пуска	2 - 60 с
Время останова	0 - 60 с
Максимальный рабочий ток	50 - 200%
Режимы пуска	· Режим ограничения тока
	· Режим рампы по напряжению
	· Запуск рывком в режиме ограничения тока
	· Запуск рывком в режиме рампы по напряжению
	· Режим рампы по току
	· Режим с ограничением тока и напряжения
Режимы останова	· Режим плавного останова
Режимы останова	· Режим свободного останова
Релейные выходы	Программируемый выход с задержкой, выход ошибки, управление
Релейные выходы	обводным контактором
Входы управления	Пуск, стоп, аварийный стоп
Аналоговый выход	4...20 мА, мониторинг действующего тока двигателя
Обмен данными	Интерфейс RS485. Поддержка стандартного протокола MODBUS RTU
Функции защиты	· Защита от перегрева устройства плавного пуска
	· Защита от обрыва входной фазы
	· Защита от обрыва выходной фазы
	· Защита от перекоса фаз
	· Токовая защита при запуске
	· Защита от перегрузки в процессе работы двигателя
	· Защита от пониженного напряжения
	· Защита от повышенного напряжения
	· Защита от короткого замыкания нагрузки
	· Защита от длительного пуска
	· Защита от установки неверных параметров
	· Защита от неверного подключения
Степень защиты по IP	IP20: модели от 5.5 кВт по 55 кВт
Степень защиты по IP	IP00: модели от 75 кВт по 630 кВт
Внешние условия	Размещение на высоте до 1000 м. При размещении выше 1000 м - следует использовать устройство большей мощности. Температура окружающего воздуха - в интервале - 30...+55 оС, влажность воздуха - не более 90%, без конденсата.
Внешние условия	Размещение устройства - в помещении с хорошей вентиляцией, при отсутствии коррозионно- активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G
Система охлаждения	Естественное охлаждение воздухом

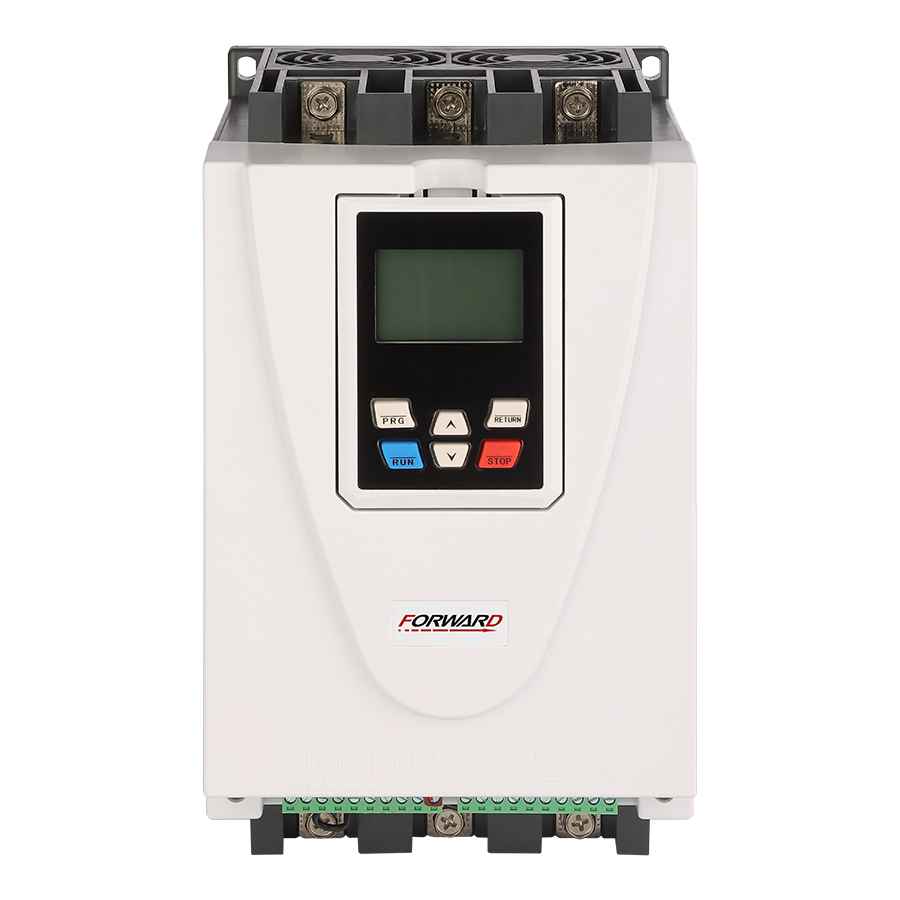

Низковольтное устройство плавного пуска FS300
