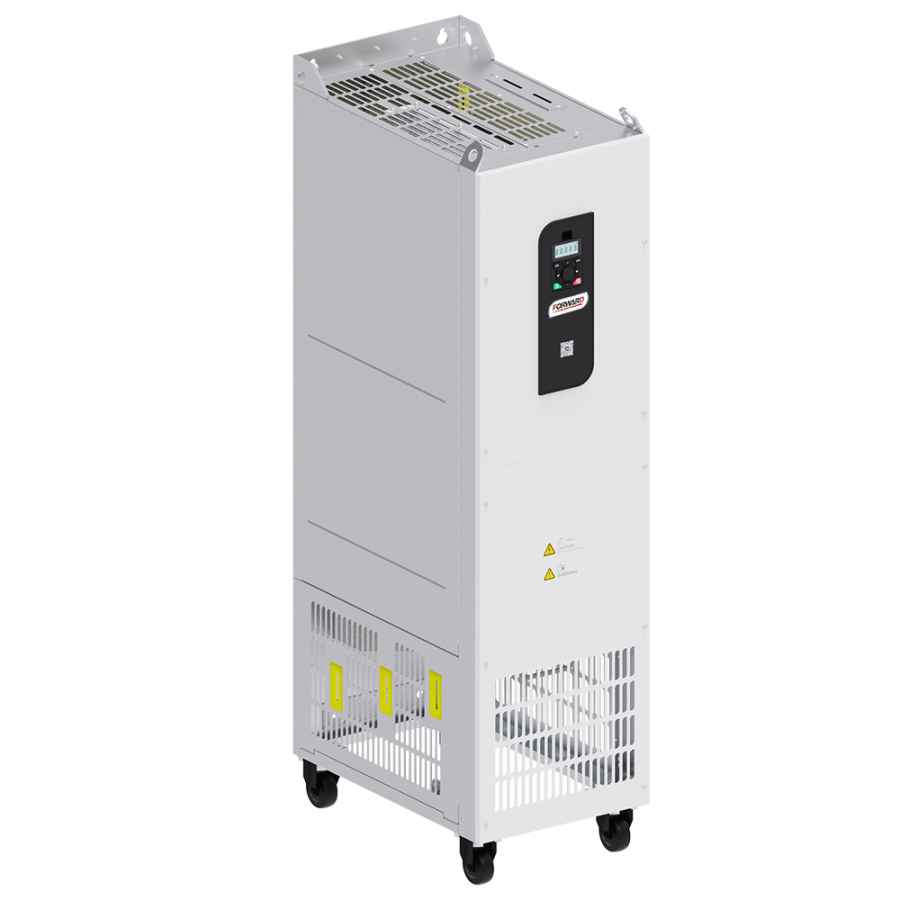

Преобразователь частоты FD300-250G-4

Преобразователь частоты  FD300 250 кВт

Преобразователи частоты 250кВт FD300 – новое и высокотехнологичное решение для управления синхронными и асинхронными электродвигателями. Большое количество настроек и функциональных возможностей делает преобразователь частоты FD300 устройством с широкими возможностями тонких настроек, благодаря чему управление технологическими процессами на производстве становится высокоэффективным и экономичным.

В настоящий момент при проектировании и строительстве новых предприятий используются преобразователи частоты FD300. Одна из отраслей применения - регулирование электродвигателей там, где важна точность работы механизмов.

Преимущества преобразователей частоты серии Forward FD300:

• Высокая производительность;
• Съемная панель управления;
• 3 типа управления;
• 2 режима работы (управление скоростью и управление моментом);
• Более 30 встроенных защит ЭД и ПЧ;
• Встроенный ПИД регулятор с функцией спящего режима;
• Встроенный коммуникационный протокол ModBusRTU с возможность изменения на другие протоколы;
• Высокая перегрузочная способность в 2 режимах.

Отличительная черта преобразователей частоты серии FD300 – комплектация различными платами расширения, позволяющими расширить возможности оборудования. Преобразователи частоты мощностью более 7,5 кВт поддерживают установку 3-ёх плат расширения.

Из доступных, на сегодняшний день, плат расширения, существуют: ПЛАТЫ

Габаритные размеры FD300-250G-4 380 B

Номенклатура	Номинальный входной ток, А	Номинальный выходной ток, А	Выходная мощность, кВт	Тормозной прерыватель	Дроссель звена постоянного тока	Установочные размеры, мм		Габаритные размеры, ВхШхГ, мм	Диаметр монтажного отверстия
	Режим G	Режим G	Режим G			А	В
FD300-250G-4	445	470	250	Внешний (опция)	Встроен (опция)	260	1149	1313х340х550	⌀11


Рис.1 Размеры FD300 Т8-Т10                                                                                                                      Рис.2 Размеры FD300 Т8-Т10  с доп.запчастями


Технические характеристики FD300-250G-4

Поз.	Технический показатель	Характеристика
Вход	Входное напряжение	3-фазное ~ 380 В (-15%)-440 В (+10%)
	Частота входного напряжения	47-63 Гц
Выход	Выходное напряжение	0～номинальное напряжение на входе
	Выходная частота	0.00~600.00 Гц
Средства управления	Способ управления	Скалярное управление
		Векторное управление без обратной связи
		Векторное управление с обратной связью
	Степень защиты	IP20
	Тормозной модуль	Встроен в модели до 30 кВт
		(37-630 кВт опционально)
	Панель управления	Съёмная
	Питание цепей управления	24 В постоянного тока
	Тип двигателя	Асинхронный двигатель
		Синхронный двигатель
	Режим работы	Управление скоростью
		Управление моментом
	Функция защиты от сбоев	Более 30 встроенных защит ЭД и ПЧ
Входные/выходные клеммы	Входы управления	6 многофункциональных дискретных входов
		2 многофункциональных аналоговых входа
	Выходы управления	1 выход с открытым коллектором
		1 высокоскоростной импульсный выход
		2 многофункциональных аналоговых выхода
		2 программируемых релейных выхода
	Коммуникационный протокол	Modbus RTU (Встроен)
		Profibus DP (Опционально)
		Profinet (Опционально)
		CanOpen (Опционально)
		Ethernet (Опционально)

Классификатор (система обозначения) преобразователей частоты серии FD300

FD300-250G-4

FD300-XXXXG/XXXXP-4X
FD300	Серия продукта
XXXG	Номинальная мощность в режиме постоянного крутящего момента (Режим G).
	Перегрузочная способность в режиме G (режим постоянного момента): 150% в течении 60 сек, 180% в течении 3 сек.
4	Класс напряжения 3х380 В
X	В	Встроенный тормозной прерыватель
	-	Без тормозного прерывателя

Схема подключения преобразователей частоты FD300 для мощности 132 кВт и более

Безопасность и надежность

В настоящее время работа различного оборудования, управляемого преобразователями частоты часто усложняется температурными колебаниями, сейсмической активностью, высокой концентрацией загрязнений в воздухе, нестабильным качеством электропитания или многими этими факторами одновременно. Возможность выдерживать все эти условия и многое другое конструктивно заложена в преобразователь Forward FD300. День за днем в любых условиях ваш преобразователь частоты будет работать стабильно и надежно. Для подтверждения безопасности и надежности преобразователей Forward мы проводили следующие испытания.

Тип	Наименование	Классификация
Эксперименты  по механической  надежности	Испытания упаковки	Эксперименты по сжатию
		Резонансная томография и испытание на хранение
		Испытания на случайную вибрацию
		Испытание на падение
		Испытание на прокат
		Испытание на удар
		Испытание на наклонный удар
	Испытания на удар	Полусинусоидальный импульсный тест
		Испытание импульсом трапециевидной волны
	Испытания на вибрацию	Испытание на синусоидальную вибрацию
		Испытание на случайную вибрацию
Климатические эксперементы надёжности	Температурный эксперимент	Испытание на хранение при низкой температуре
		Испытание на хранение при высокой температуре
		Низкотемпературные эксперименты
		Высокотемпературные эксперименты
		Эксперименты с температурным градиентом
		Испытание на воздействие температуры
	Термическое испытание	Постоянный тепловой тест
		Попеременное тепловое испытание
	Испытание соляным туманом	Испытание постоянным соляным туманом
		Тест чередования солевого тумана
	Тест низкого давления воздуха	Испытание при низкой температуре и низком давлении
		Испытание при высокой температуре и низком давлении
