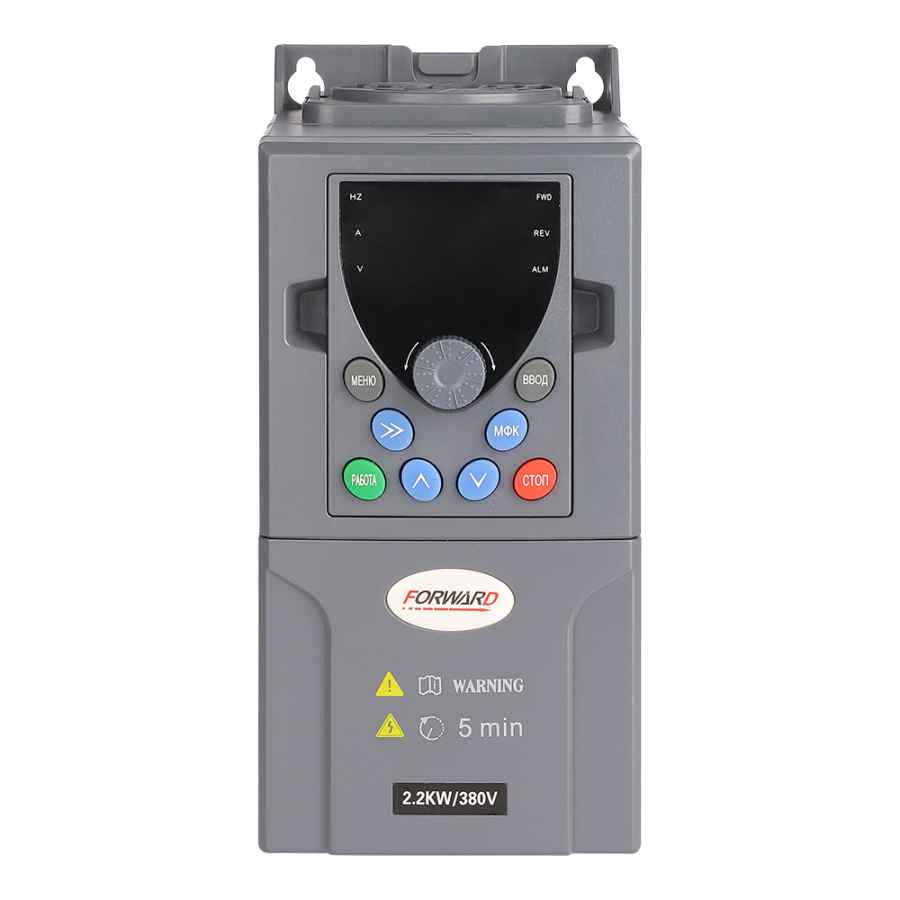

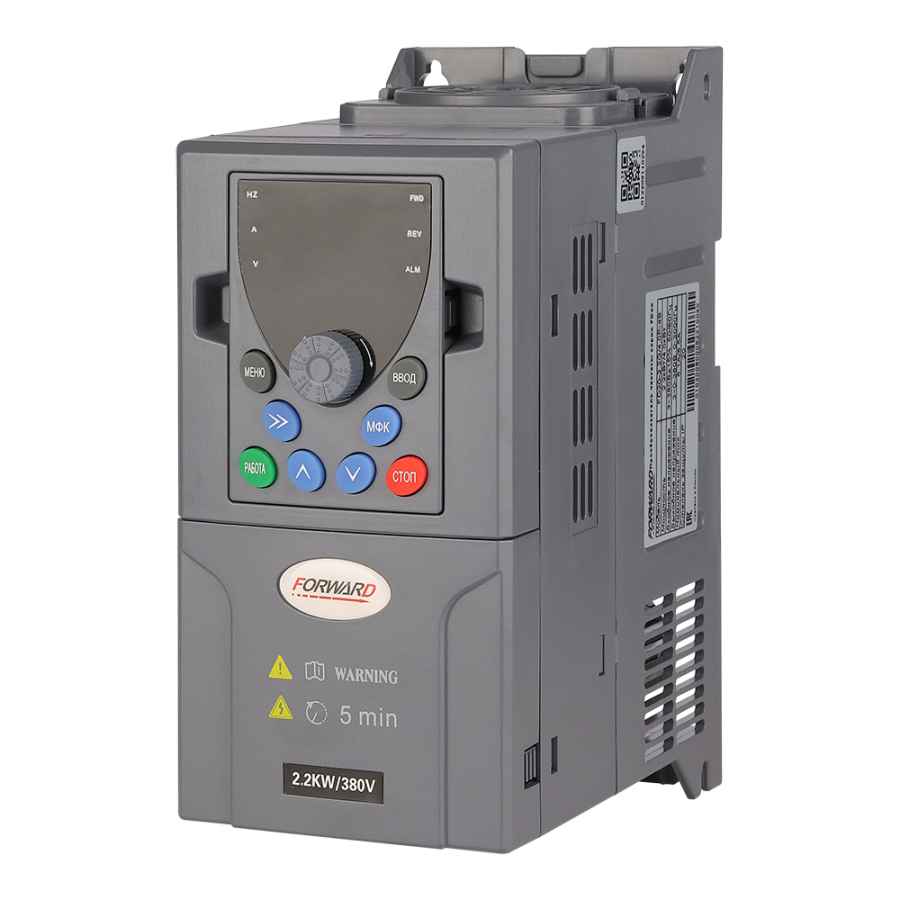

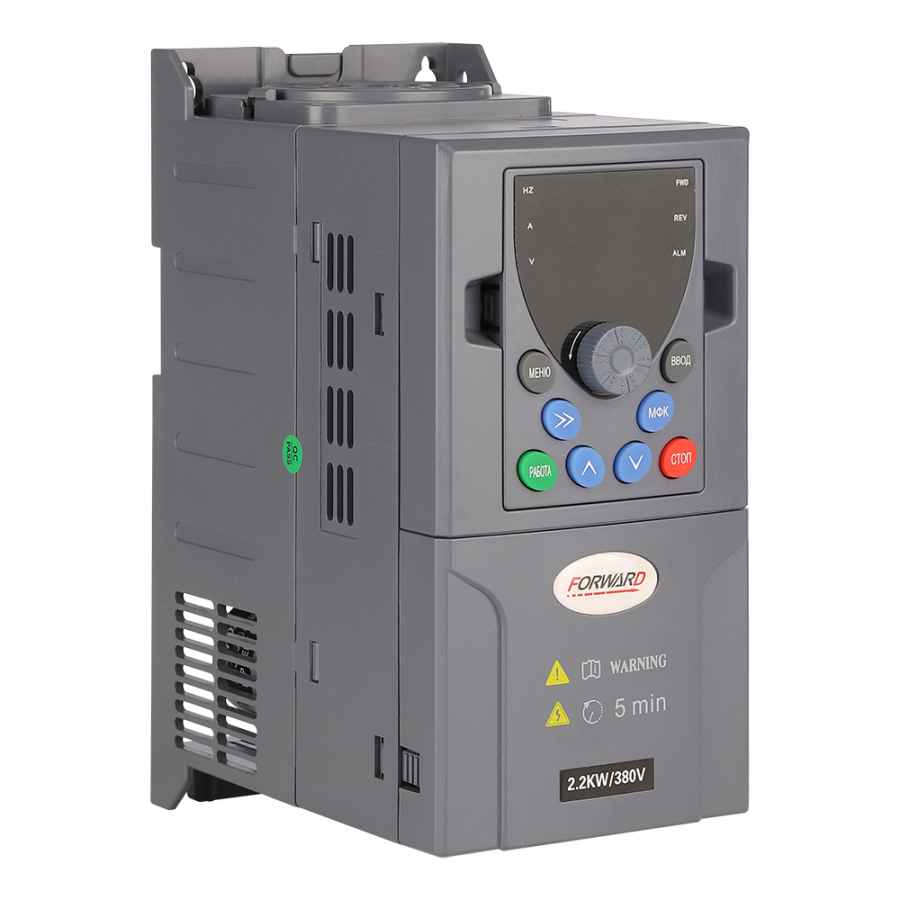

Преобразователь частоты FD20-1K5G-4B

Многофункциональный преобразователь частоты серии FD20

Преобразователи частоты серии FD20 –многофункциональное, компактное решения для различных нагрузок.  Наличие возможности гибкой параметризации, встроенного коммуникационного протокола ModBusRTU, большого количества входных/выходных сигналов делает Forward 20 прекрасным решением для HVAC систем. Высокая перегрузочная способность, встроенный тормозной модуль позволяют использовать данный преобразователь с тяжёлой нагрузкой, например кран, мельница и т.д.

Технические данные FD20-1.5G/2.2P-4B

Типовой код заказа

Номинальный входной ток, А

Номинальный выходной ток, А

Выходная мощность, кВт

Тормозной прерыватель

Дроссель звена постоянного тока

Установочные размеры, мм

Габаритные размеры ВхШхГ, мм

Диаметр монтажного отверстия, мм

Масса, кг

Габаритные размеры упаковки ВхШхГ, мм

Масса с учетом упаковки, кг

Режим G

Режим P

Режим G

Режим P

Режим G

Режим P

А

В

FD20-1.5G/2.2P-4B

5

5,8

3,8

5,1

1,5

2,2

Встроен

Внешний (опция)

78

200

212х95х154

5

1,35

252х150х207

1,7

Преимущества преобразователей частоты серии Forward FD20:

• Компактные габаритные размеры;
• Встроенный коммуникационный протокол ModBusRTU;
• 9 программируемых входов;
• 16 скоростей через встроенный ПЛК или терминал управления;
• Высока перегрузочная способность;
• Наличие G/P режима;
• Широкий диапазон выходной частоты;
• Модельный ряд до 55 кВт.

Техническая спецификация

Поз.	Технический показатель	Характеристика
Вход	Входное напряжение	Трехфазный перем.ток  380В±15%
	Входная частота	50/60 Гц±5%
Выход	Выходное напряжение	0～номинальное напряжение на входе
	Выходная частота	0.00~3000.00 Гц
Средства управления	Способ управления	Управление напряжением/частотой
		Векторное управление без датчиков обратной связи по скорости
		Регулирование крутящего момента
	Допустимые перегрузки	G:150% / 60 сек., 200% / 4 сек.
		P: 120% / 60 сек., 150% / 1 сек.
	Момент при пуске	0.25 Гц/150% (Векторное управление без датчиков  обратной связи); 0.5 Гц/150% (напряжение/частота)
	Тормозной блок	Стандартный встроенный до 22 кВт
	Простой ПЛК и многоступенчатая настройка оборотов	Можно задать максимум 16 скоростей через встроенный ПЛК или терминал управления.
	Встроенный ПИД-регулятор	Встроенный ПИД-регулятор для простого управления  параметрами процесса с обратной связью (такими как давление,  температура, расход и прочее)
	Автоматическая регулировка напряжения	Автоматически поддерживает постоянное выходное напряжение  при колебаниях входного напряжения
Функция защиты от сбоев		Комплексная защита включает в себя защиту от сверхтока, перенапряжения, перегрузки, короткого замыкания и прочего, может подробно регистрировать рабочее состояние во время возникновения неисправности и имеет функцию автоматического  сброса неисправности
Входные/выходные клеммы	Входные клеммы	7 многофункциональных программируемых цифровых входов;
		2 программируемых аналоговых входа;
		AI1: 0~10В / 4～20мA
		AI2: 0~10В / 4～20мA
	Выходные клеммы	2 аналоговых выхода 0~10В / 4～20мA 2 выхода с открытым  коллектором
		2 релейных выхода
	Терминалы связи	Обеспечивают RS485 интерфейс связи, поддерживают протокол связи MODBUS-RTU
Среда	Температура окружающей среды	-10℃～50℃, исключая попадание прямых солнечных лучей.
	Влажность	90% относительной влажности или меньше (без образования конденсата)
	Высота над уровнем моря	≤1000M: выходная номинальная мощность, ＞1000M:
		снижение номинальной мощности
	Температура хранения	-20℃～60℃

Классификатор (система обозначения) преобразователей частоты серии FD20

FD20-1,5G/2,2P-4В

1) FD20 - серия Forward FD20
2) 7.5 - мощность подключаемого двигателя до 7,5 кВт
3) G - общепромышленный режим - перегрузочная способность 150% в течении 60 с
4) 4 - класс напряжения (380В)
5) B - встроенный тормозной модуль
