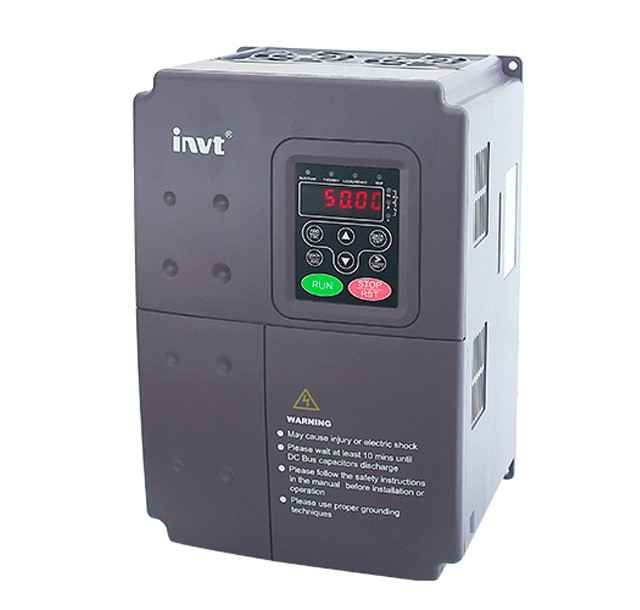

Преобразователь частоты INVT 5,5 кВт CHF100A-5R5G/7R5P-4 в наличии

Вход

Входная частота

47-63 Гц

Аналоговые входы

AI1 - аналоговый вход -10В – +10В. Входной импеданс: 20 кΩ.
AI2- Аналоговый вход: 0–10В/0–20мА, режим переключается перемычкой J16.
Входной импеданс: 10 кΩ (для сигнала по напряжению) / 250 Ω (сигнал по току)

Дискретные входы

7 многофункциональных бинарных входов, 1 высокочастотный импульсный вход и поддержка PNP, NPN

Выход

Выходное напряжение

От 0 до номинальное входного напряжения

Выходная частота

0-400 Гц

Аналоговые выходы

2 аналоговых выхода, устанавливаемых на сигнал 0–20 мА или 0–10 В.

Релейные выходы

2 релейных выхода, НО или НЗ

Сетевой интерфейс

MODBUS, число передачи в бодах: до 38400 бод. Интерфейс-RS-485.

Импульсный выход

Высокочастотный импульсный выход или многофункциональный выход с открытым коллектором

Встроенные блоки

Встроенный блок торможения

до 15 кВт

Встроенный реактор постоянного тока для предотвращения повреждения большими токами

от 18,5 кВт - 90 кВт

Функции управления

Режим управления

По вольт-частотной характеристике U/F, векторное без обратной связи (SVC)

Тип двигателя

Асинхронный

Коэффициент регулирования скорости

Диапазон регулирования скорости: 1:100 (SVC)

Перегрузочная способность

150% от номинального тока в течении 60 секунд.
180% от номинального тока в течении 10 секунд.

Стартовый момент вращения

150% от номинального момента вращения на частоте 0,5 Гц.

Функции

Функция задания частоты

Панель оператора, аналоговый вход, полудуплексная связь (HDI), последовательный коммуникационный интерфейс, многоступенчатое регулирование скорости, простой ПЛК и ПИД регулирование и др.
Возможна реализация комбинаций режимов и переключения между режимами.

Автоматическая регулировка напряжения (Функция AVR)

Поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети

Функции защиты

До 25 защит. Перегрузка по току, перегрев, перенапряжение, пониженное/повышенное напряжение, обрыв фазы, перегрузка и т.д.

Функция управления пропуском частот

Пропуск до двух резонансных частот

Функция отслеживания скорости

Перезапуск двигателя после потери напряжения

Остальное

Температура окружающей среды

от - 10°С до + 40°С.
Мощность инвертора снижается при эксплуатации при температурах свыше 40°С на 4% на 1°С до 50 °С.
Свыше эксплуатация запрещена.

Температура хранения

от - 30°С до + 60°С

Высотность

0-1000м без ухудшения рабочих параметров.
1000-4000 согласно графику приведенному в руководстве.

Степень защиты

IP20
