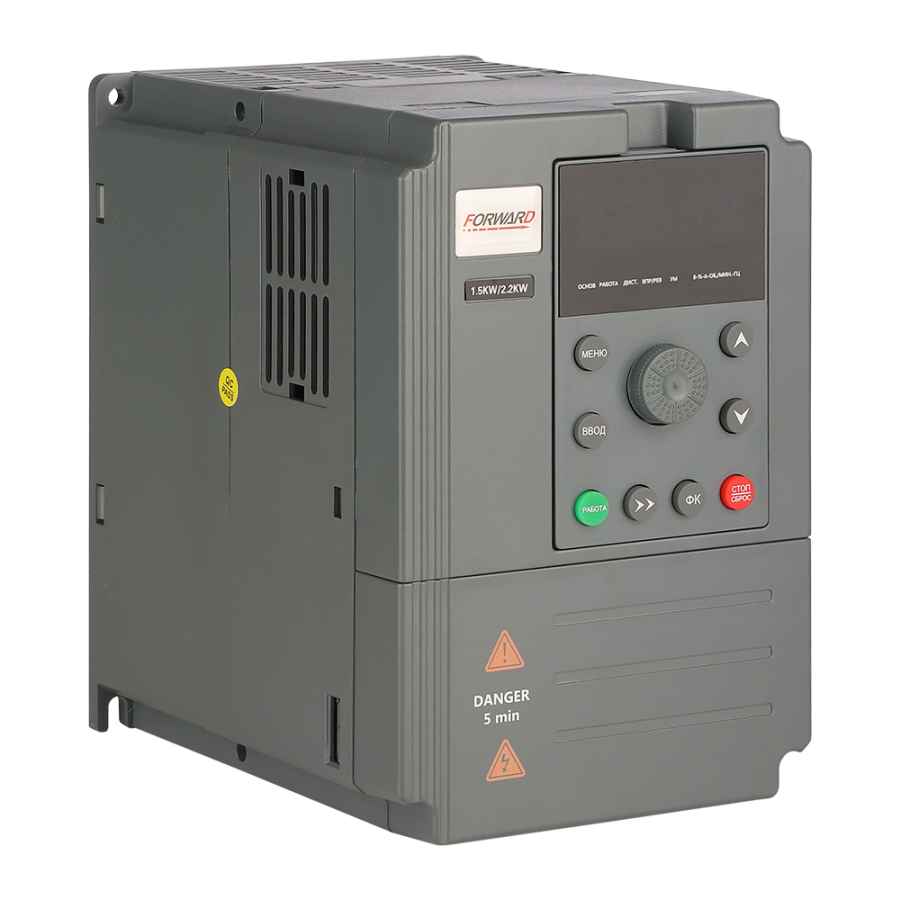

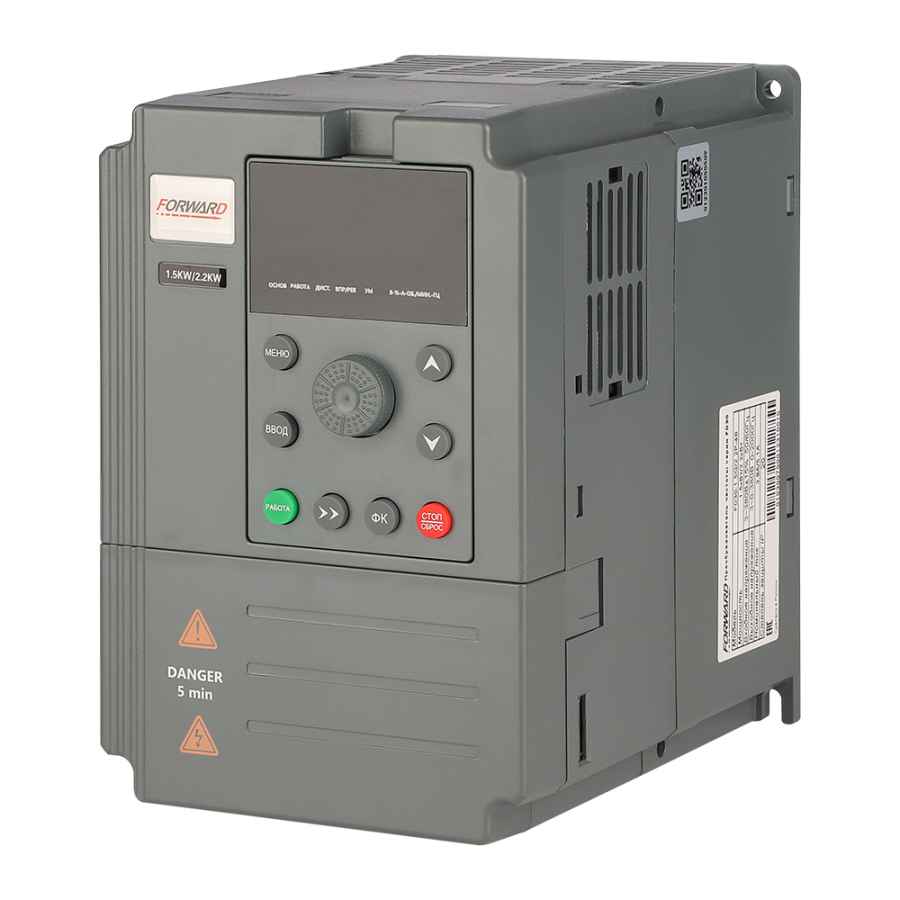

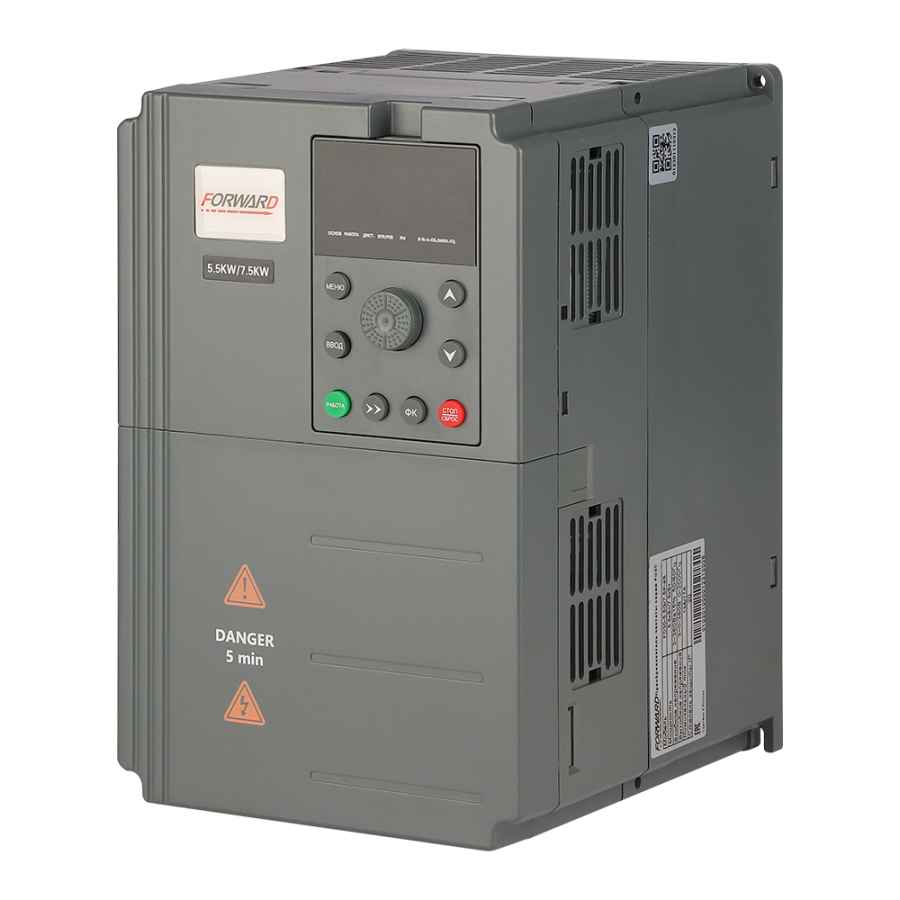

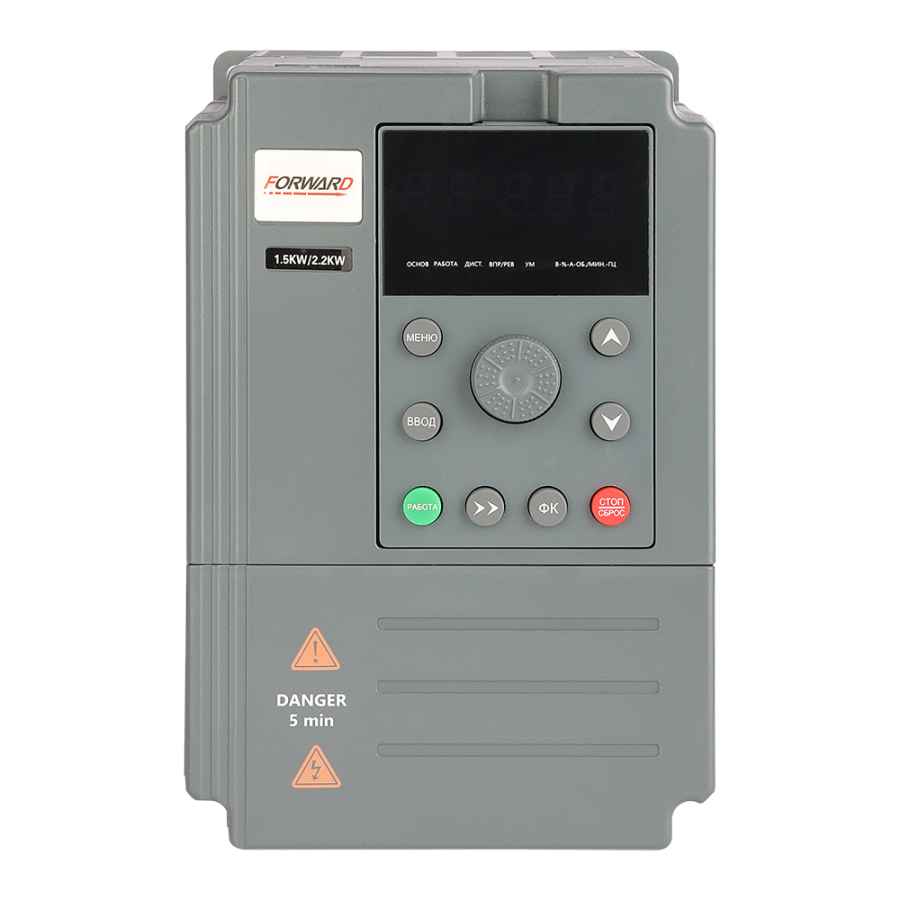

Преобразователи частоты серии FD30 –многофункциональное, решения для различных нагрузок. Наличие возможности гибкой параметризации, встроенного коммуникационного протокола ModBusRTU, большого количества входных/выходных сигналов делает преобразователь частоты FD30 прекрасным выбором. Преобразователь частоты может комплектоваться входным реактором переменного тока, входным фильтром электромагнитной совместимости, дросселем звена постоянного тока, выходным реактором переменного тока, синус-фильтром. Для нагрузок с высокой реактивной энергией при торможении, преобразователь может быть укомплектован тормозным модулем (встроен в модели до 30 кВт) и тормозными резисторами для разных характеристик торможения. Большое количество управляющих контактов позволяет реализовать многофункциональный пульт управления без использования дополнительных контроллеров.
Преимущества преобразователей частоты серии FD30:
Техническая спецификация
| Функция | Значение | |
|---|---|---|
| Входные параметры | Номинальное напряжение | 3~380 |
| Диапазон напряжения | -15%～10% | |
| Номинальная частота | 50 Гц/60 Гц，5% | |
| Выходные параметры | Выходное напряжение | 3~ 0 - входное напряжение |
| Перегрузочная способность | 150% 60с; 180% 3с | |
| Параметры управления | Режим управления | VF/ SVC |
| Running mode | Управление скоростью, управление моментом | |
| Диапазон скорости | 1：100（VF） | |
| 1：200（SVC） | ||
| Точность управления скоростью | ±0.5% （VF） | |
| ±0.2% （SVC） | ||
| Время отклика | 5Hz（VF） | |
| 20Hz（SVC） | ||
| Диапазон выходной частоты | 0.00～3000.00 Гц | |
| Точность задаваемого сигнала | DI: 0.01 Гц | |
| I: 0.1% максимальной частоты | ||
| Пусковой момент | 150%/0.5 Гц（VF） | |
| 150%/0.25 Гц（SVC） | ||
| Точность момента | SVC：10% | |
| V/F управление | VF кривая: линейная, по точкам | |
| Повышение крутящего момента: автоматическое, ручное | ||
| Режим разгона | 4 настройки | |
| 0-3600 с | ||
| Контроль ШПТ | Контроль перенапряжение, контроль низкого напряжения | |
| Частота ШИМ модуляции | 1 кГц - 16 кГц | |
| Режим пуска | Пуск с разгоном | |
| Торможение постоянным током перед запуском | ||
| Режим останова |
Торможение с замедлением, торможение постоянным током, останов на выбеге |
|
| IO | Коммуникационный протокол | MODBUS RTU |
| Входные сигналы | 7DI (1HDI) | |
| 2I | ||
| Выходные сигналы | 2DO(1HDO) | |
| 2RO | ||
| 2 O 0～20m/0～10V | ||
| Защита | Более 30 встроенных защит ЭД и ПЧ: | |
| Превышение тока, превышение напряжение, потеря фазы и т.д. | ||
| Параметры окружающей среды | Высота | 0~3000 |
|
Свыше 1000 метров понижение характеристик 1% на каждые 100 м |
||
| Температурный диапазон | `-10 – +50°C | |
| Влажность | Не более 95% без конденсата | |
| Вибрации | Не более 5.9м/с2（0.5g） | |
| Температура хранения | -20℃～+60℃ | |
| Другое | Способ установки | Настенное, фланцевое |
| IP | IP20 | |
| Способ охлаждения | Принудительное воздушное | |
FD30-1,5G-4B
|
FD30-XXXXG-4X |
||
|
FD30 |
Серия продукта |
|
|
XXXG |
Номинальная мощность
|
|
|
4 |
Класс напряжения 3х380 В |
|
|
XX |
В |
Встроенный тормозной прерыватель |
|
|
|
|
|
Оборудование
? Тип оборудования |
Преобразователь частоты |
|
Мощность, кВт
|
15 |
|
Серия
|
FD30 |
|
Размер (ВхШхГ), см
|
360*260*258 |
|
Номинальное напряжение, В
|
380 |
|
Номинальный ток, А
|
32 |
|
Степень защиты
|
IP20 |
|
Вес, кг
|
5.3 |
