SCBH15 Силовой трансформатор из аморфного сплава сухого типа

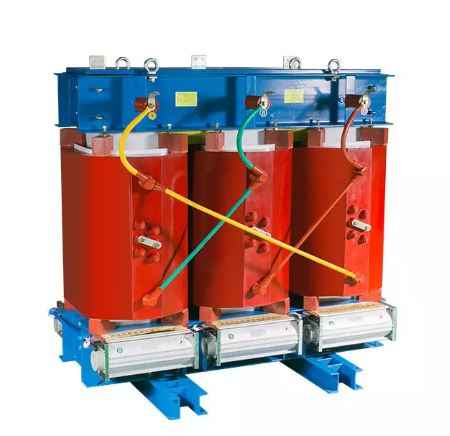

Силовой трансформатор из аморфного сплава сухого типа SCBH15

Трехфазный сухой трансформатор из аморфного сплава имеет все достоинства трансформатора сухого типа из литой смолы. За счет изменения структуры данный трансформатор стал более надежным и производительным.

• Низкие потери: потери холостого хода продукта на 40% ниже, чем у трансформатора типа SC (B) 10. Высокое энергосбережение, экономически эффективная работа и не требует технического обслуживания.
• Низкий уровень шума: уровень шума данного трансформатора на 10-15 дБ ниже, чем существующий  стандарт "Уровень шума трансформатора 6-220KV".
• Низкий уровень частичного разряда: при смешивании смолы используется передовой метод смешивания и вакуумный деаэратор пленочного типа для равномерного смешивания смеси и удаления пузырьков в нижней части смеси. Трансформатор SH15 имеет низкий частичный разряд, который можно контролировать на уровне 5PC. Как высоковольтные, так и низковольтные катушки могут быть залиты в вакууме под давлением, чтобы обеспечить инкапсуляцию смоляной изоляции и погружение между слоями и межвитковыми соединениями. Залитая часть имеет компактную прочную структуру с функциями защиты от воспламенения, взрыва и окружающей среды.
• Стекловолокно и другие материалы обмоточной катушки обладают свойством самозатухания и не создают дугу при коротком замыкании. Смола не выделяет вредных газов при высокой температуре.
• Высокая механическая прочность: смола с наполнителями может снизить разницу в коэффициенте дилатации, скорости усадки при отверждении и внутреннем напряжении, а также увеличить твердость конденсата в зоне заливки. Сборные и фасонные армирующие материалы помещаются в слой эпоксидной смолы, которая наносится на внутреннюю и внешнюю поверхность высоковольтной и низковольтной катушки, делая структуру такой же компактной, как железобетон, так что механическая прочность выше, чем у эпоксидной смолы, которая может выдержать электродинамическое воздействие, вызванное внезапным коротким замыканием, без повреждений.

Технические данные силового трансформатора из аморфного сплава сухого типа SCBH15

Номенклатура	Номинальная мощность кВА	Символ соединения	Комбинация напряжения			Потеря холостого хода W	Потеря нагрузки (Вт)			Ток холостого хода %	Импеданс короткого замыкания %
			Высокое напряжение	Диапазон нажатия	Низкое напряжение		100℃（ В ）	120℃（ F ）	145℃（ Ч ）
SCBH15-30	30	DIN11	6  6,3  10  10,5  11	±5% или же ±2×2,5%	0,4	70	670	710	760	1,60	4
SCBH15-50	50					90	940	1000	1070	1,40
SCBH15-80	80					120	1290	1380	1480	1,30
SCBH15-100	100					130	1480	1570	1690	1,20
SCBH15-125	125					150	1740	1850	1980	1,10
SCBH15-160	160					170	2000	2130	2280	1,10
SCBH15-200	200					200	2370	2530	2710	1,00
SCBH15-250	250					230	2590	2760	2960	1,00
SCBH15-315	315					280	3270	3470	3730	0,90
SCBH15-400	400					310	3750	3990	4280	0,80
SCBH15-500	500					360	4590	4880	5230	0,80
SCBH15-630	630					420	5530	5880	6290	0,70
SCBH15-630	630					410	5610	5960	6400	0,70	6
SCBH15-800	800					480	6550	6960	7460	0,70
SCBH15-1000	1000					550	7650	8130	8760	0,60
SCBH15-1250	1250					650	9100	9690	10370	0,60
SCBH15-1600	1600					760	11050	11730	12580	0,60
SCBH15-2000	2000					1000	13600	14450	15560	0,50
SCBH15-2500	2500					1200	16150	17170	18450	0,50
SCBH15-1600	1600					760	12280	12960	13900	0,60	8
SCBH15-2000	2500					1000	15020	15960	17110	0,50
SCBH15-2500	2500					1200	17760	18890	20290	0,50
