Сетевые и моторные дроссели

Сетевые и моторные дроссели

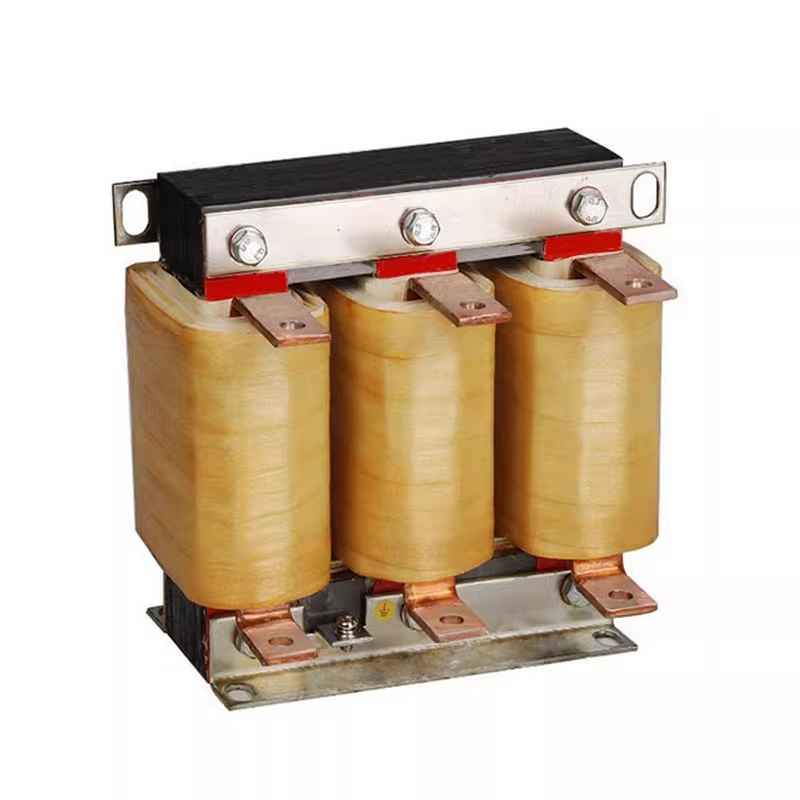

Сетевые и моторные дроссели — фильтры низких частот, устанавливаемые на входе (сетевой) и выходе (моторный) преобразователя частоты. Установка таких фильтров остро необходима, так как преобразователь частоты является источником широкого спектра электромагнитных помех, которые негативно влияют на срок службы и качество работы электрооборудования. Под влияние электромагнитных помех может попасть не только управляемое преобразователем частоты оборудование, но и любое другое, находящееся рядом или подключенное в совместную электрическую сеть. В то же время сам преобразователь частоты так же реагирует на всевозможные помехи в электромагнитной сети.

Несмотря на то, что в конструкции преобразователя частоты достаточно часто используется радиочастотный фильтр, сетевые дроссели, устанавливающиеся на входе питания частотного преобразователя создают подавление высокочастотных помех.

Подключение сетевого дросселя создает дополнительное подавление высокочастотных помех. В таком случае уровень высших гармоник питающего напряжения сильно уменьшается, а действующее значение питающего тока стремится к величине тока основной гармоники (50 Гц).

Так же использование сетевого дросселя убережет систему от короткого замыкания на выходе, если в ней источник питания расположен близко и сопротивление питающей линии очень низкое, так как он уменьшает ток короткого замыкания и увеличивает время его нарастания. Уменьшить скачек напряжения с большой скоростью нарастания при включении или выключении нескольких мощных устройств, расположенных на одной шине - еще одна задача, с которой сетевой дроссель справляется прекрасно.

Для подбора сетевого дросселя необходимо знать, что его номинальный ток должен быть равен или больше максимального тока преобразователя частоты.

На сетевом дросселе можно сэкономить, если в сети нет мощного оборудования, пуск или выключение которого имеет большие пусковые токи.

Технические характеристики входных дросселей для преобразователей частоты на 380 V

Наименование преобразователя частоты	Наименование номенклатуры	Корпус*	Габаритные размеры（W*D*H，мм）	Установочные размеры（W*D, мм）	Вес, кг
FD300-0K75G-4B	Входной дроссель SACL-0005-EISC-280B	Медный корпус	93*69*110	40*48	1,5
FD300-1K5G-4B	Входной дроссель SACL-0005-EISC-280B	Медный корпус	93*69*110	40*48	1,5
FD300-2K2G-4B	Входной дроссель SACL-0010-EISC-140B	Медный корпус	115*73*125	50*53	2,6
FD300-4K0G-4B	Входной дроссель SACL-0013-EISC-108B	Медный корпус	115*73*125	50*53	2,8
FD300-5K5G-4B	Входной дроссель SACL-0016-EISC-876C	Медный корпус	115*73*125	50*53	2,9
FD300-7K5G-4B	Входной дроссель SACL-0025-EISC-560C	Медный корпус	150*95*160	60*67	5,3
FD300-11G-4B	Входной дроссель SACL-0030-EISC-467C	Медный корпус	150*95*160	60*67	5,6
FD300-15G-4B	Входной дроссель SACL-0040-EISA-350C	Алюминевый корпус	180*110*160	80*67	5,7
FD300-18K5G-4B	Входной дроссель SACL-0045-EISA-310C	Алюминевый корпус	180*110*160	80*67	5,8
FD300-22G-4B	Входной дроссель SACL-0060-EISA-234C	Алюминевый корпус	180*130*160	80*87	8,5
FD300-30G-4B	Входной дроссель SACL-0075-EISA-187C	Алюминевый корпус	180*130*160	80*87	8,9
FD300-37G-4B	Входной дроссель SACL-0090-EISA-155C	Алюминевый корпус	180*130*160	80*87	9,2
FD300-45G-4	Входной дроссель SACL-0110-EISA-128C	Алюминевый корпус	230*160*220	110*85	14,5
FD300-55G-4	Входной дроссель SACL-0150-EISA-934D	Алюминевый корпус	230*160*220	110*85	15,2
FD300-75G-4	Входной дроссель SACL-0180-EISA-780D	Алюминевый корпус	230*175*220	110*100	19,5
FD300-90G-4	Входной дроссель SACL-0220-EISA-640D	Алюминевый корпус	230*175*220	110*100	20,8
FD300-110G-4	Входной дроссель SACL-0260-EISA-540D	Алюминевый корпус	260*185*265	140*110	27,6
FD300-132G-4	Входной дроссель SACL-0320-EISA-440D	Алюминевый корпус	260*185*265	140*110	29,2
FD300-160G-4	Входной дроссель SACL-0320-EISA-440D	Алюминевый корпус	260*185*265	140*110	29,2
FD300-185G-4	Входной дроссель SACL-0400-EISA-350D	Алюминевый корпус	300*205*280	170*110	35,4
FD300-200G-4	Входной дроссель SACL-0480-EISA-290D	Алюминевый корпус	300*230*280	170*135	47,3
FD300-220G-4	Входной дроссель SACL-0480-EISA-290D	Алюминевый корпус	300*230*280	170*135	47,3
FD300-250G-4	Входной дроссель SACL-0540-EISA-260D	Алюминевый корпус	300*230*280	170*135	48,7
FD300-280G-4	Входной дроссель SACL-0600-EISA-234D	Алюминевый корпус	300*230*280	170*135	50,1
FD300-315G-4	Входной дроссель SACL-0800-EISA-175D	Алюминевый корпус	360*255*375	190*135	69,1
FD300-355G-4	Входной дроссель SACL-0800-EISA-175D	Алюминевый корпус	360*255*375	190*135	69,1
FD300-400G-4	Входной дроссель SACL-1000-EISA-140D	Алюминевый корпус	360*255*375	190*135	74,8
FD300-450G-4	Входной дроссель SACL-1100-EISA-127D	Алюминевый корпус	430*305*410	240*175	98
FD300-500G-4	Входной дроссель SACL-1200-EISA-117D	Алюминевый корпус	430*305*410	240*175	100




Технические характеристики входных дросселей для преобразователей частоты на 690 V

Выходной реактор 4 В.   Выходной кабель 150 м. Обычные 2% входного напряжения и 1% выходного напряжения.

Мощность, кВт	Частота переключения (коммутации), KHZ	Наименование номенклатуры	Корпус*	Габаритные размеры（W*D*H，мм）	Установочные размеры（W*D, мм）	Вес, кг
15	2	Входной дроссель SACL-0020-EISC-128B	Медный корпус	150*130*190	60*67	5,5
22	2	Входной дроссель SACL-0030-EISC-850C	Медный корпус	180*165*220	80*87	8,7
37	2	Входной дроссель SACL-0045-EISA-565C	Алюминевый корпус	230*160*190	110*85	12,7
45	2	Входной дроссель SACL-0060-EISA-425C	Алюминевый корпус	230*160*220	110*85	14,7
75	2	Входной дроссель SACL-0090-EISA-282C	Алюминевый корпус	230*160*220	110*85	16,3
90	2	Входной дроссель SACL-0110-EISA-230C	Алюминевый корпус	230*175*220	110*100	20,4
110	2	Входной дроссель SACL-0150-EISA-170C	Алюминевый корпус	230*175*220	110*100	21,5
160	2	Входной дроссель SACL-0200-EISA-128C	Алюминевый корпус	260*185*265	140*110	29,1
200	2	Входной дроссель SACL-0250-EISA-102C	Алюминевый корпус	260*185*265	140*110	32,1
250	2	Входной дроссель SACL-0300-EISA-850D	Алюминевый корпус	300*200*280	170*110	37,8
355	1,5	Входной дроссель SACL-0400-EISA-640D	Алюминевый корпус	300*225*280	170*135	52,2
450	1,5	Входной дроссель SACL-0480-EISA-530D	Алюминевый корпус	360*250*375	190*135	70,1
560	1,5	Входной дроссель SACL-0600-EISA-425D	Алюминевый корпус	360*250*375	190*135	74,7
710	1,5	Входной дроссель SACL-0800-EISA-320D	Алюминевый корпус	430*290*410	240*175	100,5
900	1,5	Входной дроссель SACL-1000-EISA-254D	Алюминевый корпус	430*290*410	240*175	107,1
1000	1,5	Входной дроссель SACL-1100-EISA-230D	Алюминевый корпус	430*320*520	240*190	139,1
1200	1,5	Входной дроссель SACL-1400-EISA-180D	Алюминевый корпус	430*320*520	240*190	152,3

Использование моторного дросселя

Моторный дроссель включается в цепи питания электродвигателя.
Выходной моторный дроссель снижает высшие гармоники выходного напряжения ПЧ и делает ток питания двигателя практически синусоидальным, уменьшая высокочастотные токи. Это повышает коэффициент мощности и позволяет уменьшить потери в двигателе.

Кроме того, из-за высших гармоник на выходе ПЧ повышаются емкостные токи, которые могут привести к ощутимым потерям при длине кабеля более 20 м. Моторный дроссель существенно снижает этот эффект. Данные устройства также устанавливают там, где важно уменьшить помехи, создаваемые кабелем от ПЧ до электродвигателя.

Для подбора моторного дросселя необходимо знать, что его номинальный ток должен быть равен или больше максимального тока преобразователя частоты.

Расчет падения напряжения на дросселе следует производить с учетом максимальной рабочей частоты двигателя, которая может достигать 400 Гц.

Технические характеристики выходных (моторных) дросселей для преобразователей частоты на 380 V

Наименование преобразователя частоты	Наименование номенклатуры	Корпус*	Габаритные размеры（W*D*H，мм）	Установочные размеры（W*D, мм）
FD300-0K75G-4B	Выходной дроссель SOCL-0005-EISC-140B	Медный корпус	93*69*110	40*48
FD300-1K5G-4B	Выходной дроссель SOCL-0005-EISC-140B	Медный корпус	93*69*110	40*48
FD300-2K2G-4B	Выходной дроссель SOCL-0010-EISC-700C	Медный корпус	115*73*125	50*53
FD300-4K0G-4B	Выходной дроссель SOCL-0013-EISC-540C	Медный корпус	115*73*125	50*53
FD300-5K5G-4B	Выходной дроссель SOCL-0016-EISC-438C	Медный корпус	115*73*125	50*53
FD300-7K5G-4B	Выходной дроссель SOCL-0025-EISC-280C	Медный корпус	150*95*160	60*67
FD300-11G-4B	Выходной дроссель SOCL-0030-EISC-233C	Медный корпус	150*95*160	60*67
FD300-15G-4B	Выходной дроссель SOCL-0040-EISA-175C	Алюминевый корпус	180*110*160	80*67
FD300-18K5G-4B	Выходной дроссель SOCL-0045-EISA-155C	Алюминевый корпус	180*110*160	80*67
FD300-22G-4B	Выходной дроссель SOCL-0060-EISA-117C	Алюминевый корпус	180*130*160	80*87
FD300-30G-4B	Выходной дроссель SOCL-0075-EISA-935D	Алюминевый корпус	180*130*160	80*87
FD300-37G-4B	Выходной дроссель SOCL-0090-EISA-785D	Алюминевый корпус	180*130*160	80*87
FD300-45G-4	Выходной дроссель SOCL-0110-EISA-640D	Алюминевый корпус	230*160*220	110*85
FD300-55G-4	Выходной дроссель SOCL-0150-EISA-467D	Алюминевый корпус	230*160*220	110*85
FD300-75G-4	Выходной дроссель SOCL-0180-EISA-390D	Алюминевый корпус	230*175*220	110*100
FD300-90G-4	Выходной дроссель SOCL-0220-EISA-320D	Алюминевый корпус	230*175*220	110*100
FD300-110G-4	Выходной дроссель SOCL-0260-EISA-270D	Алюминевый корпус	260*185*265	140*110
FD300-132G-4	Выходной дроссель SOCL-0320-EISA-220D	Алюминевый корпус	260*185*265	140*110
FD300-160G-4	Выходной дроссель SOCL-0320-EISA-220D	Алюминевый корпус	260*185*265	140*110
FD300-185G-4	Выходной дроссель SOCL-0400-EISA-175D	Алюминевый корпус	300*205*280	170*110
FD300-200G-4	Выходной дроссель SOCL-0480-EISA-145D	Алюминевый корпус	300*230*280	170*135
FD300-220G-4	Выходной дроссель SOCL-0480-EISA-145D	Алюминевый корпус	300*230*280	170*135
FD300-250G-4	Выходной дроссель SOCL-0540-EISA-130D	Алюминевый корпус	300*230*280	170*135
FD300-280G-4	Выходной дроссель SOCL-0600-EISA-117D	Алюминевый корпус	300*230*280	170*135
FD300-315G-4	Выходной дроссель SOCL-0800-EISA-875E	Алюминевый корпус	360*255*375	190*135
FD300-355G-4	Выходной дроссель SOCL-0800-EISA-875E	Алюминевый корпус	360*255*375	190*135
FD300-400G-4	Выходной дроссель SOCL-1000-EISA-700E	Алюминевый корпус	360*255*375	190*135
FD300-450G-4	Выходной дроссель SOCL-1100-EISA-635E	Алюминевый корпус	430*305*410	240*175
FD300-500G-4	Выходной дроссель SOCL-1200-EISA-585E	Алюминевый корпус	430*305*410	240*175

Технические характеристики выходных (моторных) дросселей для преобразователей частоты на 690 V

Мощность, кВт	Частота переключения (коммутации), KHZ	Наименование номенклатуры	Корпус*	Габаритные размеры（W*D*H，мм）	Установочные размеры（W*D, мм）	Вес, кг
15	2	Выходной (моторный) дроссель SOCL-0020-EISC-640C	Медный корпус	150*130*190	60*67	5,5
22	2	Выходной (моторный) дроссель SOCL-0030-EISC-425C	Медный корпус	180*165*220	80*87	8,7
37	2	Выходной (моторный) дроссель SOCL-0045-EISA-255C	Алюминевый корпус	230*160*190	110*85	12,7
45	2	Выходной (моторный) дроссель SOCL-0060-EISA-212C	Алюминевый корпус	230*160*220	110*85	14,7
75	2	Выходной (моторный) дроссель SOCL-0090-EISA-141C	Алюминевый корпус	230*160*220	110*85	16,3
90	2	Выходной (моторный) дроссель SOCL-0110-EISA-115C	Алюминевый корпус	230*175*220	110*100	20,4
110	2	Выходной (моторный) дроссель SOCL-0150-EISA-850D	Алюминевый корпус	230*175*220	110*100	21,5
160	2	Выходной (моторный) дроссель SOCL-0200-EISA-640D	Алюминевый корпус	260*185*265	140*110	29,1
200	2	Выходной (моторный) дроссель SOCL-0250-EISA-510D	Алюминевый корпус	260*185*265	140*110	32,1
250	2	Выходной (моторный) дроссель SOCL-0300-EISA-425D	Алюминевый корпус	300*200*280	170*110	37,8
355	1,5	Выходной (моторный) дроссель SOCL-0400-EISA-320D	Алюминевый корпус	300*225*280	170*135	52,2
450	1,5	Выходной (моторный) дроссель SOCL-0480-EISA-265D	Алюминевый корпус	360*250*375	190*135	70,1
560	1,5	Выходной (моторный) дроссель SOCL-0600-EISA-213D	Алюминевый корпус	360*250*375	190*135	74,7
710	1,5	Выходной (моторный) дроссель SOCL-0800-EISA-160D	Алюминевый корпус	430*290*410	240*175	100,5
900	1,5	Выходной (моторный) дроссель SOCL-1000-EISA-127D	Алюминевый корпус	430*290*410	240*175	107,1
1000	1,5	Выходной (моторный) дроссель SOCL-1100-EISA-115D	Алюминевый корпус	430*320*520	240*190	139,1
1200	1,5	Выходной (моторный) дроссель SOCL-1400-EISA-900E	Алюминевый корпус	430*320*520	240*190	152,3

Преобразователь частоты серии 690 В/660 В, 50 Гц: падение входного напряжения на 2%, падение выходного напряжения на 1%, уровень изоляции: класс F.  Выходной ток реактора 4 В, выходной кабель длиной 150 м.
