Силовой трансформатор сухого типа 33-38 кВ

Описание трансформаторов сухого типа 33-38 кВ

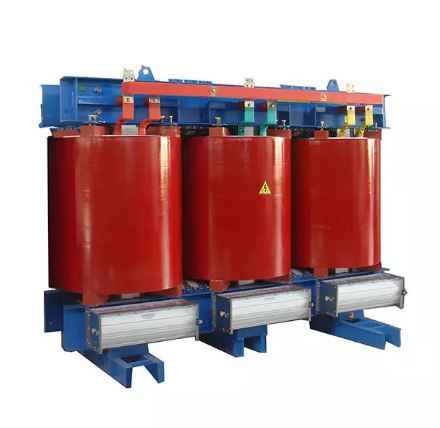

Трансформатор сухого типа SC (B) 10, отлитый из эпоксидной смолы, изготовлен в соответствии со стандартом силового трансформатора сухого типа и характеризуется низкими потерями производительности, хорошим энергосберегающим эффектом, экономичной работой и не требует обслуживания. В дополнение к высокой технологической структуре металла, стойкости к короткому замыканию и уровню грозового импульса, он по-прежнему характеризуется огнестойкостью, влагонепроницаемостью, пыленепроницаемостью и низким уровнем шума. Трансформаторов сухого типа 33-38 кВ

 широко используется в высотных зданиях, аэропортах, вокзалах, пристанях, электростанциях, трансформаторных подстанциях и т. Д., Особенно применим для использования в местах с высокими требованиями к пожарной безопасности для легковоспламеняющихся и горючих материалов.

Стандартный трансформатор, производимый Компанией, не имеет корпуса, со степенью защиты IP00, а корпус со степенью защиты IP20 и IP23 может быть предоставлен по требованию заказчика. Корпус изготовлен из таких материалов, как обычный стальной лист, коррозионностойкий лист и алюминиевый сплав, а затем обработан кислотным травлением, фосфорированием и напылением пластмасс в соответствии с требованиями клиентов. Индикатор контроля температуры и регистратор нагрузки установлены на стороне низкого напряжения корпуса, удобны для наблюдения, безопасны и надежны.

Параметры производительности

1. См. таблицу основных рабочих параметров  SC (В) 10.

2. Количество фаз: 3 фазы

3. Частота: 50 Гц

4. Класс выносливости изоляции: класс F

5. Повышение средней температуры обмотки: ≤100K

6. Величина частичного разряда:


Основные рабочие параметры для SC (B) 10 33 ~ 38,5 кВ силового трансформатора с регулированием напряжения без возбуждения

Номенклатура	Символ соединения	Комбинация напряжений (кВ)			Потери холостого хода (Вт)	Потеря нагрузки (Вт)	Ток холостого хода (%)	Импеданс короткого замыкания (%)
		Высокое напряжение	Диапазон нажатия	Низкое напряжение
SC10-800	Dyn11 Yd11 Yyn0	33~38.5	±5% ±2×2.5%	3.5 6 6.3 10 10.5 11	2200	9400	1,1	6
SC10-1000					2610	10800	1,1
SC10-1250					3060	11900	1,1
SC10-1500					3600	15400	1,1
SC10-2000					4130	18200	0.9	7
SC10-2500					4750	21800	0.9
SC10-3150					5880	24500	0.8	8
SC10-4000					6860	29400	0.8
SC10-5000					8180	34960	0.7
SC10-6300					9680	40800	0.7
SC10-8000	Dyn11 Yd11 YNd11				11000	46060	0.6	9
SC10-10000				6 6.3 10.5 11	12660	56500	0.6
SC10-12500					15400	64600	0.5
SC10-16000					18900	76000	0.5
SC10-20000					22400	85500	0.4	10

Уровень изоляции

Классы напряжения кВ	Максимальное рабочее напряжение кВ  (действующее значение)	Номинальное кратковременное выдерживаемое напряжение промышленной частоты кВ (эффективное значение)/1 минута	Номинальное выдерживаемое напряжение грозового импульса кВ (пиковое значение)
			Полная волна	Обрезанная волна
0,4	0,46	5	75	85
10	12	35	75
20	24	50	125
35	42	70	170

   Преимущества сухих трансформаторов:

• Низкий уровень потерь;
•  Высокий энергосберегающий эффект;
•  Низкие (почти 0) затраты на техническое обслуживание;
•  Длительная эксплуатация;
•  Высокая устойчивость к  короткому замыканию;
•  Высокий уровень молниестойкости;
• Защита от влаги, пыли;
• Низкий уровень шума;
• Хорошие показатели теплоотдачи;
• Высокая перегрузочная способность;
• Кратковременная работа на избыточной мощности при принудительном воздушном охлаждении.


Широко используется в высотных зданиях, аэропортах, вокзалах, причалах, электростанциях, подстанциях и т.д. Особенно подходит для установки на объектах с высокими противопожарными требованиями.
