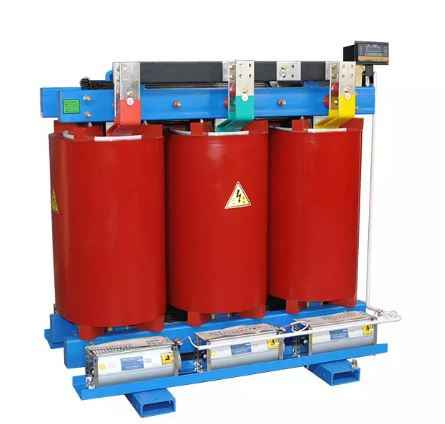

Трансформатор сухого типа SCB10

Преимущества сухих трансформаторов:

• Низкий уровень потерь;
• Высокий энергосберегающий эффект;
• Низкие (почти 0) затраты на техническое обслуживание;
• Длительная эксплуатация;
• Высокая устойчивость к  короткому замыканию;
• Высокий уровень молниестойкости;
• Защита от влаги, пыли;
• Низкий уровень шума;
• Хорошие показатели теплоотдачи;
• Высокая перегрузочная способность;
• Кратковременная работа на избыточной мощности при принудительном воздушном охлаждении.


Широко используется в высотных зданиях, аэропортах, вокзалах, причалах, электростанциях, подстанциях и т.д. Особенно подходит для установки на объектах с высокими противопожарными требованиями.

Стандартная поставка трансформатора -  без оболочки, степень защиты IP00.

Опция - степень защиты IP20 и оболочка IP23.

Оболочка может быть выбрана в соответствии с запросом:

• сталь;
• нержавеющая сталь;
• алюминиевый сплав;
•  возможны различные виды обработки и покрытия, такие как травление, фосфатирование и т.д.

Дисплей контроля температуры, измеритель нагрузки установлен на стороне низкого напряжения оболочки, легкое наблюдение, безопасный и надежный.

Эксплуатационные параметры

Тип 1, SC (B) 10 основных параметров производительности приведены в таблице
2. фаза: 3 фазы
3. Частота 50 Гц
4. Уровни теплоизоляции: F
5. Среднее повышение температуры обмоток: 100 к или менее
6. Частичный разряд: менее 5 PCS

Основные рабочие параметры серии SC (B) 10 10KV

Номенклатура	Номинальная мощность (кВА)	Символ соединения	Комбинация напряжений (кВ)			Потери холостого хода (Вт)	Потеря нагрузки  (Вт)	Ток холостого хода (%)	Импеданс короткого замыкания  (%)
			Высокое напряжение	Диапазон нажатия	Низковольтный           _
SC10-30	30	Yyn0 или Dyn11	11 10,5 10 6,3 6	±5% ±2×2,5%	0,4	190	710	2,4	4
SC10-50	50					270	1000	2,4
SC10-80	80					370	1380	1,8
SC10-100	100					400	1570	1,8
SC10-125	125					470	1850	1,6
SCБ10-160	160					550	2130	1,6
SCБ10-200	200					630	2530	1,4
SCБ10-250	250					720	2760	1,4
SCB10-315	315					880	3470	1,2
SCБ10-400	400					980	3990	1,2
SCБ10-500	500					1160	4880	1,2
SCB10-630	630					1350	5880	1
SCB10-630	630					1300	5960	1	6
SCБ10-800	800					1520	6960	1
SCБ10-1000	1000					1770	1830	1
SCB10-1250	1250					2090	9690	1
SCB10-1600	1600					2450	11730	1
SCБ10-2000	2000					3050	14450	0,8
SCB10-2500	2500					3600	17170	0,8
SCB10-1600	1600					2450	12900	1	8
SCБ10-2000	2000					3050	15890	0,8
SCB10-2500	2500					3600	18890	0,8

Основные справочные данные для серии SC (B) 10 10KV

Номенклатура	Габаритный размер главного двигателя мм  Д×Ш×В	Ширина колеи мм X×Y	Размер корпуса мм    высота × ширина × глубина	Основной вес кг
SC10-30/10	696×500×790	400×450	1100×1000×1500	276
SC10-50/10	746×500×827	400×450	1100×1000×1500	371
SC10-80/10	826×600×868	400×550	1150×1000×1500	461
SC10-100/10	868×600×905	400×550	1150×1000×1500	563
SC10-125/10	898×710×913	550×660	1250×1050×1500	659
SCB10-160/10	952×710×878	550×660	1250×1050×1500	749
SCB10-200/10	976×710×925	550×660	1350×1100×1600	811
SCB10-250/10	1026×710×940	550×660	1350×1100×1600	883
SCB10-315/10	1084×800×945	660×750	1400×1200×1700	1066
SCB10-400/10	1146×800×975	660×750	1500×1300×1700	1325
SCB10-500/10	1176×800×1040	660×750	1550×1300×2200	1498
SCB10-630/10 4%	1260×800×1103	660×750	1600×1300×2200	1812
SCB10-630/10 6%	1296×800×1065	660×750	1600×1300×2200	1793
SCB10-800/10	1384×870×1118	820×820	1700×1350×2200	1978
SCB10-1000/10	1470×870×1205	820×820	1750×1350×2200	2390
SCB10-1250/10	1516×870×1315	820×820	1830×1400×2200	2688
SCB10-1600/10	1590×870×1506	820×820	1830×1400×2200	3341
SCB10-2000/10	1674×1050×1651	1070×1000	2050×1450×2200	4128
SCB10-2500/10	1756×1050×1768	1070×1000	2050×1450×2200	4896

Основные рабочие параметры силового трансформатора SC (B) 10 15~22KV с регулировкой напряжения без возбуждения

Номенклатура	Номинальная   мощность (кВА)	Символ соединения	Комбинация напряжений (кВ)			Потери холостого хода (Вт)	Потеря нагрузки (Вт)	Ток холостого хода (%)	Импеданс короткого   замыкания (%)
			Высокое напряжение	Диапазон нажатия	Низкое напряжение
SC10-50	50	Yyn0 или Dyn11	15  20   22	±5% ±2×2,5%	0.4	345	1180	2,4	6
SC10-100	100					545	1910	2,2
SC10-160	160					682	2780	2,8
SC10-200	200					745	2820	2,8
SC10-250	250					855	3280	1,6
SC10-315	315					980	3910	1,6
SC10-400	400					1165	4640	1,4
SC10-500	500					1365	5550	1,4
SC10-630	630					1545	6550	1,2
SC10-800	800					1775	7910	1,2
SC10-1000	1000					2090	9370	1,1
SC10-1250	1250					2410	11050	1,1
SC10-1600	1600					2820	13300	1,1
SC10-2000	2000					3280	15690	0,8
SC10-2500	2500					3910	18550	0,8

Основные рабочие параметры силового трансформатора SC (B) 10 35KV, регулирующего напряжение без возбуждения

Номенклатура	Символ соединения	Комбинация напряжений   (кВ)			Потери холостого хода (Вт)	Потеря нагрузки (Вт)	Ток холостого хода (%)	Импеданс короткого замыкания (%)
		Высокое напряжение	Диапазон нажатия	Низкое напряжение
SC10-800	Dyn11 Yd11 Ynd11	33~38,5	±5% ±2×2,5%	3,5 6 6,3 10 10,5 11	2200	9400	1,1	6
SC10-1000					2610	10800	1,1
SC10-1250					3060	11900	1,1
SC10-1500					3600	15400	1,1
SC10-2000					4130	18200	0,9	7
SC10-2500					4750	21800	0,9
SC10-3150					5880	24500	0,8	8
SC10-4000					6860	29400	0,8
SC10-5000					8180	34960	0,7
SC10-6300					9680	40800	0,7
SC10-8000	Dyn11 Yd11 Ynd11				11000	46060	0,6	9
SC10-10000				6 6,3 10,5 11	12660	56500	0,6
SC10-12500					15400	64600	0,5
SC10-16000					18900	76000	0,5
SC10-20000					22400	85500	0,4	10

Уровень изоляции

Напряжение кВ	Максимальное рабочее напряжение кВ  (действующее значение)	Номинальное   кратковременное выдерживаемое напряжение промышленной частоты кВ (эффективное значение)/1 минута	Номинальное выдерживаемое напряжение грозового импульса кВ (пиковое   значение)
			Полная   волна	Обрезанная   волна
0,4	0,46	5	75	85
10	12	35	75
20	24	50	125
35	42	70	170
