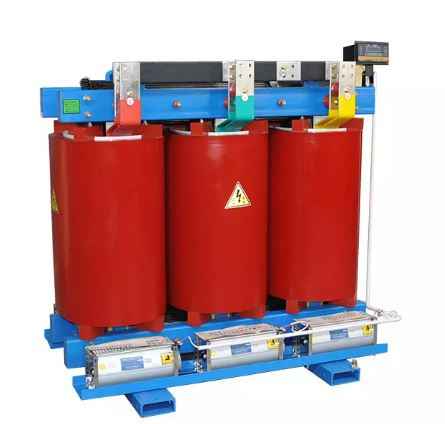

Трансформатор сухого типа SCB13

Характеристики трансформаторов сухого типа SCB13

• Низкие потери: потери холостого хода изделия на 20% ниже, чем у изделия типа SC (B) 11, что обеспечивает превосходный энергосберегающий эффект, экономичную эксплуатацию и отсутствие необходимости в техническом обслуживании.
• Низкий уровень шума: уровень шума продукта на 10-15 дБ ниже, чем существующий ГОСТ "Уровень шума трансформатора 6-220KV".
• Низкий уровень частичного разряда: в смеси смолы используется передовой зарубежный метод смешивания и вакуумный деаэратор пленочного типа для равномерного смешивания смеси и удаления пузырьков в нижней части смеси. Продукт имеет низкий частичный разряд, который можно контролировать на уровне 5PC. Как высоковольтные, так и низковольтные катушки могут быть залиты в вакууме под давлением, чтобы обеспечить инкапсуляцию смоляной изоляции и погружение между слоями и межвитковыми соединениями. Залитая часть имеет компактную прочную структуру с функциями защиты от воспламенения, взрыва и окружающей среды.
• Стекловолокно и другие сырьевые материалы обмоточной катушки обладают свойством самозатухания и не создают дугу при коротком замыкании. Смола не выделяет вредных газов при высокой температуре.
• Высокая механическая прочность: смола с наполнителями может снизить разницу в коэффициенте дилатации, скорости усадки при отверждении и внутреннем напряжении, а также увеличить твердость конденсата в зоне заливки. Сборные и фасонные армирующие материалы помещаются в слой эпоксидной смолы, которая наносится на внутреннюю и внешнюю поверхность высоковольтной и низковольтной катушки, делая структуру такой же компактной, как железобетон, так что механическая прочность выше, чем у эпоксидной смолы, которая может выдержать электродинамическое воздействие, вызванное внезапным коротким замыканием, без повреждений.

Основные рабочие параметры сухого трансформатора SC(B)13

Номенклатура	Номинальная мощность (кВА)	Символ соединения	Комбинация напряжений (кВ)			Потери без нагрузки (Вт)	Потеря нагрузки (Вт)	Ток холостого хода (%)	Импеданс короткого замыкания (%)
			Высокое напряжение	Диапазон нажатия	Низкое напряжение
SC13-30	30	Yyn0 Или Dyn11	11 10,5 10 6,3 6	±5% ±2×2,5%	0,4	150	710	2,3	4
SC13-50	50					215	1000	2,2
SC13-80	80					295	1380	1,7
SC13-100	100					320	1570	1,7
SC13-125	125					375	1850	1,5
SC13-160	160					430	2130	1,5
SC13-200	200					495	2530	1,3
SC13-250	250					575	2760	1,3
SC13-315	315					705	3470	1,1
SC13-400	400					785	3990	1,1
SC13-500	500					930	4880	1,1
SC13-630	630					1070	5880	0,9
SC13-630	630					1040	5960	0,9	6
SC13-800	800					1215	6960	0,9
SC13-1000	1000					1415	8130	0,9
SC13-1250	1250					1670	9690	0,9
SC13-1600	1600					1960	11730	0,9
SC13-2000	2000					2440	14450	0,7
SC13-2500	2500					2880	17170	0,7

Преимущества сухих трансформаторов:

• Низкий уровень потерь;
•  Высокий энергосберегающий эффект;
•  Низкие (почти 0) затраты на техническое обслуживание;
•  Длительная эксплуатация;
•  Высокая устойчивость к  короткому замыканию;
•  Высокий уровень молниестойкости;
• Защита от влаги, пыли;
• Низкий уровень шума;
• Хорошие показатели теплоотдачи;
• Высокая перегрузочная способность;
• Кратковременная работа на избыточной мощности при принудительном воздушном охлаждении.


Широко используется в высотных зданиях, аэропортах, вокзалах, причалах, электростанциях, подстанциях и т.д. Особенно подходит для установки на объектах с высокими противопожарными требованиями.
