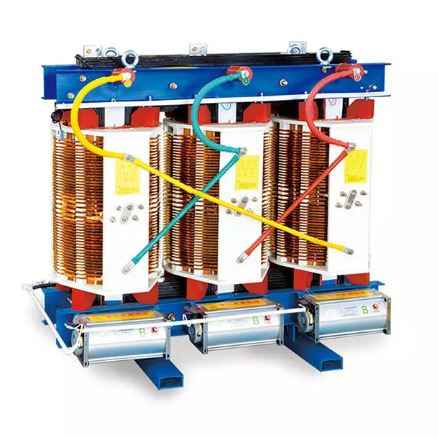

Силовой трансформатор с воздушно-барьерной изоляцией

Силовой трансформатор с воздушно-барьерной изоляцией. Описание

1. Продуманная конструкция катушки и процесс вакуумной пропитки обеспечивают отсутствие частичного разряда трансформатора SG (B) 10, трещин и снижения уровня изоляции в течение всего срока годности.

2. Непрерывная намотка, обжиг фольги при низком напряжении, полная вакуумная пропитка и процесс отверждения, а также опора из высокопрочной керамики адаптированы для высокого напряжения, которое имеет хорошую несущую способность при внезапном токе короткого замыкания.

3. Негорючий, негорючий, нетоксичный, самозатухающий, огнеупорный.

4. Трансформатор SG(B)10 практически не производит дыма при высокой температуре и условиях пламени.

5. Трансформатор имеет изоляцию класса H (180 ℃).

6. Слой изоляции очень тонкий и равномерный. Кратковременная перегрузочная способность сильная, принудительное охлаждение не требуется, возможны 120% долговременной перегрузки и 140% перегрузки в течение 3 часов. Поскольку такой изоляционный материал является устойчивым к старению и гибким, возможна полная нагрузка сразу же при условии ± 50 ℃.



Условия обслуживания

• Температура окружающей среды: -50℃ - +50℃
• Высота над уровнем моря: ≤1000м.
• Обязательно заполнение опросного листа призаказе и согласование заказа с Техническим отделом.

Модель и номинальная мощность (кВА)	Группа А				Группа Б				Импеданс короткого замыкания (%)
	Потери холостого хода (Вт)	Потери нагрузки различной теплостойкости изоляции (Вт)			Потери холостого хода (Вт)	Потери нагрузки различной теплостойкости изоляции (Вт)
		B(100℃)	F(120℃)	Н(145℃)		B(100℃)	F(120℃)	Н(145℃)
SG (B) 10-30	190	670	710	760	180	700	740	790	4,0
SG (B) 10-50	270	940	1000	1070	250	1010	1060	1140
SG (B) 10-80	370	1290	1380	1480	330	1370	1470	1570
SG (B) 10-100	400	1480	1570	1690	360	1600	1690	1830
SG (B) 10-125	470	1740	1850	1980	420	1870	1980	2120
SG (B) 10-160	540	2000	2130	2280	490	2120	2320	2480
SG (B) 10-200	620	2370	2530	2710	580	2550	2690	2880
SG (B) 10-250	720	2590	2760	2960	660	2880	3070	3300
SG (B) 10-315	880	3270	3470	3730	780	3450	3690	3970
SG (B) 10-400	980	3750	3990	4280	890	4100	4350	4640
SG (B) 10-500	1160	4590	4880	5230	1040	4870	5160	5530
SG (B) 10-630	1340	5530	5880	6290	1200	5810	6140	6560
SG (B) 10-630	1300	5610	5960	6400	1160	5950	6330	6800	6,0
SG (B) 10-800	1520	6550	6960	7460	1370	6960	7380	7900
SG (B) 10-1000	1770	7650	8130	8760	1560	8250	8730	9420
SG (B) 10-1250	2090	9100	9690	10370	1810	9830	10390	11140
SG (B) 10-1600	2450	11050	11730	12580	2400	11990	12770	13650
SG (B) 10-2000	3050	13600	14450	15560	2700	14450	15300	16540
SG (B) 10-2500	3600	16150	17170	18450	3150	17380	18420	19720
SG (B) 10-1600	2450	12280	12960	13900	2400	12930	13720	14690	8,0
SG (B) 10-2000	3050	15020	15960	17110	2700	15770	16720	18060
SG (B) 10-2500	3600	17760	18890	20290	3150	18700	19840	21330

Трехфазный сухой силовой трансформатор с воздушно-барьерной изоляцией, изготовленный по системе изоляции NOMEX,  характеризуется безопасностью, надежностью, энергосбережением, противопожарной защитой, защитой от взрыва, простотой обслуживания и т. д.
Помимо передового дизайна, продуманной структуры, привлекательного внешнего вида и основных показателей производительности, которые превосходят национальные ГОСТы, такие как уровень частичного разряда, потери при холостом ходе, потери при нагрузке, шум и адаптация к атмосфере с высокой влажностью. Данный трансформатор может быть установлен в грязной влажной среде возле озера, моря, реки, на объектах с высокими требованиями к противопожарной защите и объектах с большой нагрузкой, подходит для высотных зданий, аэропортов, вокзалов, портов, метро, ​​больниц, торговых центров, электростанций, металлургической промышленности, нефтехимической промышленности, атомных электростанций, и других проектов.
