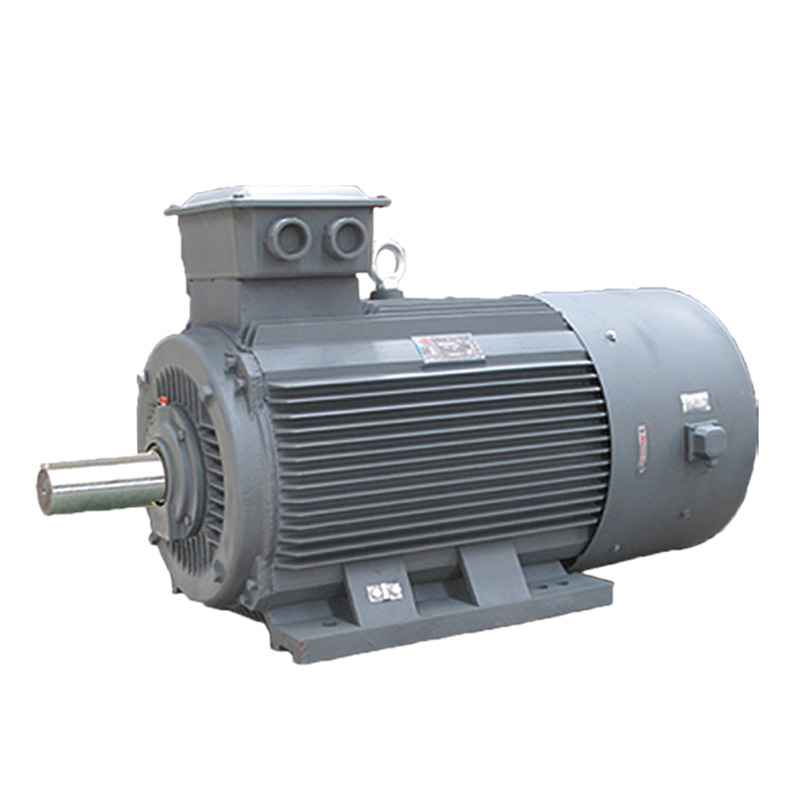

YVF2 (IP54) трехфазный асинхронный двигатель серии с инверторным режимом работы (HB0-400)

-
0
-
+
ИТСПб

Технические характеристики трехфазного асинхронного двигателя серии YVF2 (IP54) с инверторным режимом работы (HB0-400)

Номенклатура Номинальная мощность, кВт Номинальный ток, А Номинальный крутящий момент Tst/Тn
lst/ln
Tm/Тn 		Диапазон поддержания постоянной производительности Вес
YVF2-801-4 0,55 1,57 3,5 2 9 2,8 5-50 50 - 100 17
YVF2-802-4 0,75 2,03 4,7 18
YVF2- 90S-4 1,1 2,89 7 22
YVF2- 90L-4 1,5 3,7 9,5 27
YVF2-100L1-4 2,2 5,16 14 34
YVF2-100L2-4 3 6,78 19 38
YVF2-112M-4 4 8,8 25,4 48
YVF2-132S-4 5,5 11,7 35 71
YVF2-132M-4 7,5 15,6 47,7 83
YVF2- 160M-4 11 22,3 70 50 - 100 128
YVF2- 160L-4 15 30,1 95,5 142
YVF2- 180M-4 18,5 36,5 117 169
YVF2- 180L-4 22 43,2 141 191
YVF2- 200L-4 30 57,6 191 241
YVF2- 225S-4 37 69,9 236 308
YVF2- 225M-4 45 84,7 286 338
YVF2- 250M-4 55 103 350 1,7 мар.50 400
YVF2- 280S-4 75 140 478 566
YVF2- 280M-4 90 167 573 628
YVF2-315S-4 110 201 700 50  -  80 1000
YVF2-315М-4 132 240 840 1050
YVF2- 315L1-4 160 287 1019 1080
YVF2-315L2-4 200 359 1273 1100
YVF2-355МA-4 220 390 1401 1,5 50 - 70 1790
YVF2-355M-4 250 443 1592 1791
YVF2- 355LA-4 280 496 1800 1918
YVF2-35 5L-4 315 556 2006 1933
YVF2-355LB-4 355 626 2300 2275
YVF2-400M-4 355 610 2275 50 - 60 3000
YVF2-400M1-4 400 687 2564 3000
YVF2-400M24 450 764 2884 3100
YVF2-400L1-4 500 848 3204 3200
YVF2-400L2-4 560 946 3589 3400
YVF2-400L3-4 630 1064 4038 3500

В3 Габаритные размеры трехфазного асинхронного двигателя серии YVF2 (IP54) с инверторным режимом работы (HB0-400)


Типоразмер Установочные размеры Габаритные размеры
А в с D Е F G н к АВ АС но L
80 125 100 50 19 40 6 15,5 80 10 165 175 220 370
90S 140 100 56 24 50 8 20 90 180 195 250 380
90L 125 410
100L 160 140 63 28 60 24 100 12 205 215 270 465
112М 190 140 70 112 230 240 300 480
132S 216 140 89 38 80 10 33 132 270 275 345 530
132М 178 570
160М 254 210 108 42 110 12 37 160 15 320 330 420 660
160L 254 715
180М 279 241 121 48 14 42,5 180 355 380 455 775
180L 279 815
200L 318 305 133 55 16 49 200 19 395 420 505 850
225S 356 286 149 60 140 18 53 225 435 470 560 885
225М 311 915
250М 406 349 168 65 58 250 24 490 510 615 980
280S 457 368 190 75 20 67,5 280 550 580 680 1085
280М 419 1135
315S 508 406 216 80 170 22 71 315 28 635 645 845 1285
315М 457 1395
315L 508
355М 610 560 254 95 25 86 355 730 710 1010 1675
355L 630
355LB 1775
400М 686 630 280 110 210 28 100 400 35 806 856 1100 2040
400L 710

В3 копия2.jpg

Габаритные размеры трехфазного асинхронного двигателя серии YVF2 (IP54) с инверторным режимом работы (HB0-400)


Типоразмер Фланец Установочные размеры Габаритные размеры
А в с D Е F G H K M N P R S T АВ АС HD L
80 FF165 125 100 50 19 40 6 15,5 80 10 165 130 200 0 12 3,5 165 175 220 370
90S 140 100-125 56 24 50 8 20 90 180 195 250 380-410
90L
100L FF215 160 140 63 28 60 24 100-112 12 215 180 250 15 4 205 215 270 465
112М 190 140 70 230 240 300 480
132S FF265 216 140-178 89 38 80 10 33 132 265 230 300 270 275 345 530-570
132М
160М FF300 254 210-254 108 42 11О 12 37 160 15 300 250 350 19 5 320 330 420 660-715
160L
180М 279 241-279 121 48 14 42,5 180 355 380 455 775-815
180L
200L FF350 318 305 133 55 16 49 200 19 350 300 400 395 420 505 850
225S FF400 356 286-311 149 60 140 18 53 225 400 350 450 435 470 560 885-915
225М
250М FF500 406 349 168 65 58 250 24 500 450 550 490 510 615 980
280S 457 368-419 190 75 20 67,5 280 550 580 680 1085-1135
280М
315S FF600 508 406-457-508 216 80 170 22 71 315 28 600 550 660 24 6 635 645 845 1285-1395
315М
315L
355М FF740 610  560-630 254 95 25 86 355 740 680 800 730 710 1010 1675-1775
355L
355LB
400М FF940 686 630-710 280 110 210 28 100 400 35 940 880 1000 806 856 1100 2040

400L




Оборудование
?
Тип оборудования
 Двигатели
Серия
YVF2
Номинальное напряжение, В
380
Степень защиты
IP54
