Входные, выходные фильтры ЭМС

-
0
-
+
ИТСПб

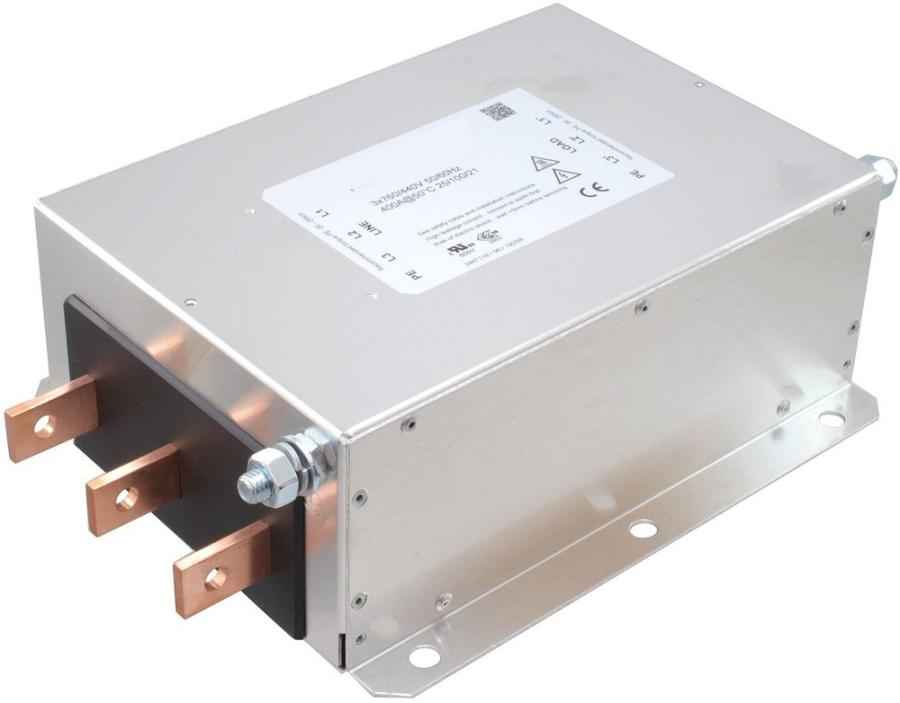

Входные, выходные фильтры ЭМС

Фильтры электромагнитной совместимости (ЭМС) являются фильтрами высокочастотных помех.

Высокочастотные помехи, распространяемые по проводам, приводят к искажению тока и напряжения и, как следствие, росту потерь в кабеле. Эфирные помехи могут нарушать работу расположенного рядом оборудования.
Фильтры ЭМС служат для снижения данных помех в сеть от частотного преобразователя для соответствия требуемым стандартам сети. Стоит отметить, что каждый преобразователь частоты Forward имеет встроенный входной ЭМС фильтр класса С2, однако по требованию заказчика может быть установлен дополнительный ЭМС фильтр.

Электромагнитная совместимость стандартизируется согласно ТР ЕАЭС 020/2011, ГОСТ Р 50397-2011 для России и стран Евроазиатского Экономического Союза, ETS EN для ЕС.

Технические характеристики входных ЭМС фильтров

Наименование преобразователя частоты Наименование номенклатуры Мощность, кВт Ток, А Габаритные размеры W*D*H，мм Установочные размеры L*W, мм Вес, кг
FD300-0K75G-4B Входной  ЭМС фильтр NFI-0005 2,2 5 202*86*58 125*70 0,7
FD300-1K5G-4B Входной  ЭМС фильтр NFI-0005 2,2 5 202*86*58 125*70 0,7
FD300-2K2G-4B Входной  ЭМС фильтр NFI-0010 3,7 10 202*86*58 125*70 1,17
FD300-4K0G-4B Входной  ЭМС фильтр NFI-0016 7,5 16 202*86*58 168*85 1,17
FD300-5K5G-4B Входной  ЭМС фильтр NFI-0016 7,5 16 202*86*58 168*85 1,17
FD300-7K5G-4B Входной  ЭМС фильтр NFI-0030 15 30 215*100*75 168*85 1,62
FD300-11G-4B Входной  ЭМС фильтр NFI-0030 15 30 215*100*75 168*85 1,62
FD300-15G-4B Входной  ЭМС фильтр NFI-0045 22 45 215*100*75 220*100 1,62
FD300-18K5G-4B Входной  ЭМС фильтр NFI-0045 22 45 215*100*75 220*100 1,62
FD300-22G-4B Входной  ЭМС фильтр NFI-0075 37 75 265*125*90 286*140 3,3
FD300-30G-4B Входной  ЭМС фильтр NFI-0075 37 75 265*125*90 286*140 3,3
FD300-37G-4B Входной  ЭМС фильтр NFI-0090 45 90 265*125*90 286*140 3,3
FD300-45G-4 Входной  ЭМС фильтр NFI-0110 55 110 265*125*90 286*140 3,4
FD300-55G-4 Входной  ЭМС фильтр NFI-0150 75 150 282*190*90 326*150 4,3
FD300-75G-4 Входной  ЭМС фильтр NFI-0220 110 220 282*190*90 326*150 5,1
FD300-90G-4 Входной  ЭМС фильтр NFI-0220 110 220 282*190*90 326*150 5,1
FD300-110G-4 Входной  ЭМС фильтр NFI-0320 160 320 300*220*90 240*230 5,3
FD300-132G-4 Входной  ЭМС фильтр NFI-0320 160 320 300*220*90 240*230 5,3
FD300-160G-4 Входной  ЭМС фильтр NFI-0400 200 400 315*260*128 240*230 9,5
FD300-185G-4 Входной  ЭМС фильтр NFI-0400 200 400 315*260*128 240*230 9,5
FD300-200G-4 Входной  ЭМС фильтр NFI-0480 250 480 315*260*128 290*230 9,5
FD300-220G-4 Входной  ЭМС фильтр NFI-0480 250 480 315*260*128 290*230 9,5
FD300-250G-4 Входной  ЭМС фильтр NFI-0600 315 600 315*260*128 290*230 10,16
FD300-280G-4 Входной  ЭМС фильтр NFI-0600 315 600 315*260*128 290*230 10,16
FD300-315G-4 Входной  ЭМС фильтр NFI-0800 400 800 445*260*128 290*230 20,4
FD300-355G-4 Входной  ЭМС фильтр NFI-0800 400 800 445*260*128 290*230 20,4
FD300-400G-4 Входной  ЭМС фильтр NFI-1000 500 1000 610*290*150 290*230 26,5
FD300-450G-4 Входной  ЭМС фильтр NFI-1000 500 1000 610*290*150 290*230 26,5
FD300-500G-4 Входной  ЭМС фильтр NFI-1200 630 1200 610*290*150 290*230 30,1


Технические характеристики выходных ЭМС фильтров

Наименование преобразователя частоты Наименование номенклатуры Мощность, кВт Ток, А Габаритные размеры W*D*H, мм Установочные размеры L*W, мм Вес, кг
FD300-0K75G-4B Выходной ЭМС фильтр NFO-0005 2,2 5 202*86*58 125*70 0,7
FD300-1K5G-4B Выходной ЭМС фильтр NFO-0005 2,2 5 202*86*58 125*70 0,7
FD300-2K2G-4B Выходной ЭМС фильтр NFO-0010 3,7 10 202*86*58 125*70 1,17
FD300-4K0G-4B Выходной ЭМС фильтр NFO-0010 3,7 10 202*86*58 125*70 1,17
FD300-5K5G-4B Выходной ЭМС фильтр NFO-0016 7,5 16 202*86*58 168*85 1,17
FD300-7K5G-4B Выходной ЭМС фильтр NFO-0030 15 30 215*100*75 168*85 1,62
FD300-11G-4B Выходной ЭМС фильтр NFO-0030 15 30 215*100*75 168*85 1,62
FD300-15G-4B Выходной ЭМС фильтр NFO-0045 22 45 215*100*75 220*100 1,62
FD300-18K5G-4B Выходной ЭМС фильтр NFO-0045 22 45 215*100*75 220*100 1,62
FD300-22G-4B Выходной ЭМС фильтр NFO-0075 37 75 265*125*90 286*140 3,3
FD300-30G-4B Выходной ЭМС фильтр NFO-0075 37 75 265*125*90 286*140 3,3
FD300-37G-4B Выходной ЭМС фильтр NFO-0090 45 90 265*125*90 286*140 3,3
FD300-45G-4 Выходной ЭМС фильтр NFO-0110 55 110 265*125*90 286*140 3,4
FD300-55G-4 Выходной ЭМС фильтр NFO-0150 75 150 282*190*90 326*150 4,3
FD300-75G-4 Выходной ЭМС фильтр NFO-0220 110 220 282*190*90 326*150 5,1
FD300-90G-4 Выходной ЭМС фильтр NFO-0220 110 220 282*190*90 326*150 5,1
FD300-110G-4 Выходной ЭМС фильтр NFO-0320 160 320 300*220*90 240*230 5,3
FD300-132G-4 Выходной ЭМС фильтр NFO-0320 160 320 300*220*90 240*230 5,3
FD300-160G-4 Выходной ЭМС фильтр NFO-0400 200 400 315*260*128 240*230 9,5
FD300-185G-4 Выходной ЭМС фильтр NFO-0400 200 400 315*260*128 240*230 9,5
FD300-200G-4 Выходной ЭМС фильтр NFO-0480 250 480 315*260*128 290*230 9,5
FD300-220G-4 Выходной ЭМС фильтр NFO-0480 250 480 315*260*128 290*230 9,5
FD300-250G-4 Выходной ЭМС фильтр NFO-0600 315 600 315*260*128 290*230 10,16
FD300-280G-4 Выходной ЭМС фильтр NFO-0600 315 600 315*260*128 290*230 10,16
FD300-315G-4 Выходной ЭМС фильтр NFO-0800 400 800 445*260*128 290*230 20,4
FD300-355G-4 Выходной ЭМС фильтр NFO-0800 400 800 445*260*128 290*230 20,4
FD300-400G-4 Выходной ЭМС фильтр NFO-1000 500 1000 610*290*150 290*230 26,5
FD300-450G-4 Выходной ЭМС фильтр NFO-1000 500 1000 610*290*150 290*230 26,5
FD300-500G-4 Выходной ЭМС фильтр NFO-1200 630 1200 610*290*150 290*230 30,1
