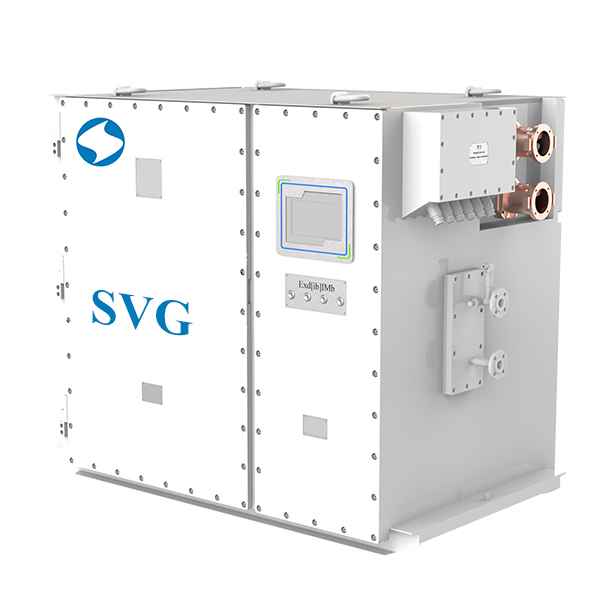

Взрывозащищенные статические генераторы реактивной мощности SVG (Статком) 3,3; 6; 10 кВ

Устройство определяет потребляемую реактивную мощность в системе и выдает равную или обратную по знаку реактивную мощность, обеспечивая тем самым динамическую компенсацию.

Применение SVG :

• Предназначен для применения в трехфазных электрических сетях переменного тока промышленной частоты  в угольных шахтах опасных по газу (метану) и (или) угольной пыли;
• Снижает уровень высших гармоник напряжения и тока;
• Снижает колебания напряжения при резкопеременном режиме оборудования;
• Поддержание допустимого напряжения в аврийных режимах работы сети.

Габаритные размеры и вес взрывозащищенных статических генераторов реактивной мощности SVG (Статком) 3,3; 6; 10 кВ

Модель	Вес(кг)	Размер (мм)
		W	D	H
WJL1-800/3.3~WJL1-2000/3.3	7000	2100	1400	1500
WJL1-1000/6~WJL1-2600/6	12000	3500	1500	1750
WJL1-1000/10~WJL1-6000/10	13000	4500	1400	1780

Особенности взрывозащищенных статических генераторов реактивной мощности SVG

Модельный ряд взрывозащищенных статических генераторов реактивной мощности SVG напряжением 3,3; 6; 10 кВ

Модель	Номинальная мощность (кВт)	Номинальное входное напряжение (кВ)	Метод охлаждения
WJL1-800/3.3~WJL1-2000/3.3	640-1600	3,3	Водяное охлаждение
WJL1-1000/6~WJL1-2600/6	800~2000	6
WJL1-1000/10~WJL1-6000/10	800~4800	10

Преимущества взрывозащищенных SVG

• Снижает уровень потребления электроэнергии;
• Увеличение срока службы электрооборудования;
• Разгрузка питающей линии от реактивной мощности;
• Повышение пропускной способности существующей питающей сети;
• Поддержание коэффициента мощности вблизи единицы;
• Улучшение формы потребляемого тока и напряжения;
• Снижение затрат на ремонты и замену электрооборудования;
• Снижение потерь на нагрев трансформаторов, воздушных и кабельных линий.
