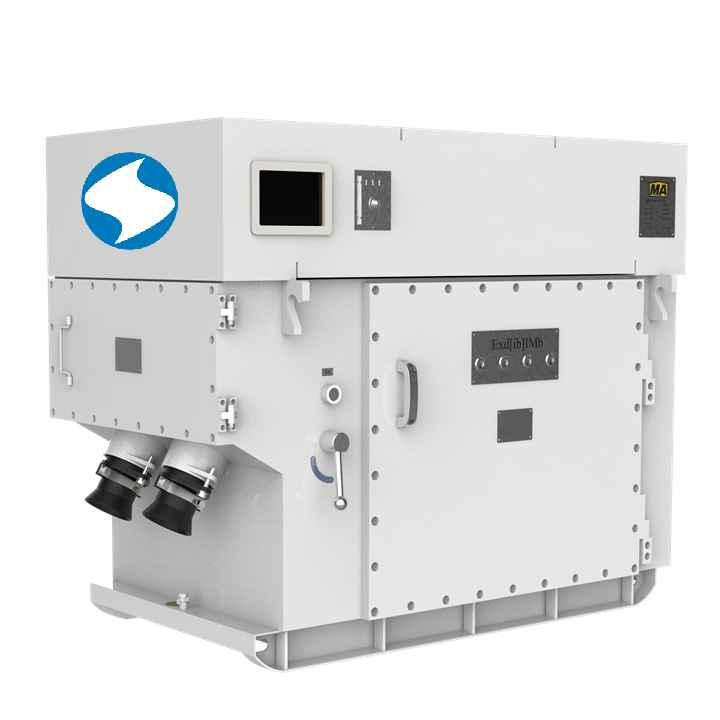

Взрывозащищенный низковольтный преобразователь частоты 1140 В

Преобразователь рудничный высоковольтный взрывозащищенного исполнения предназначен для эксплуатации в различных отраслях промышленности в подземных выработках рудников и шахтах для частотного скалярного либо бездатчикового векторного регулирования скорости вращения одного или нескольких подключенных к его выходу асинхронных или синхронных электродвигателей мощностью от 75 до 1250 кВт каждый в сетях напряжением 1140 В. Как частный случай, устройство может быть использовано для плавного пуска электродвигателей, позволяя снизить пусковые токи до заданного нормируемого значения. При необходимости возможна также реализация функции плавного останова и изменения направления вращения электродвигателей.

Взрывозащищенный частотный преобразователь используется в стволах с исходящей струей воздуха шахт, надшахтных помещениях шахт, опасных по газу или пыли всех категорий, в стволах со свежей струей воздуха и примыкающих к ним зданиях шахт, опасных по внезапным выбросам угля, породы и газа и т.д.

Вес и габаритные размеры рудничного преобразователя частоты 1140 V

Модель	Вес (кг)	Размер (мм)
		W	D	H
BPJ11-75/1140(К)~ BPJ11-400/1140(К)	3500	1500	878	1292
BPJ11-630/1140		2563	1291	1320
BPJ11-710/1140~ BPJ11-1250/1140		1600	1000	1300
BPJ11-800/1140К~ BPJ11-1000/1140К		3300	1000	1300

Модельный ряд  взрывозащищенных преобразователей частоты 1140 В

Модель	Номинальная мощность (кВт)	Номинальное входное напряжение (В)	Диапазон выходного напряжения (В)	Рабочий диапазон	Метод охлаждения
BPJ11-75/1140(К)~ BPJ11-400/1140(К)	75~400	1140	0~1140	двух квадрантный четырех квадрантный	Водяное охлаждение
BPJ11-630/1140	630	1140	0~1140	двух квадрантный	принудительное воздушное охлаждение
BPJ11-710/1140~ BPJ11-1250/1140	710~1250	1140	0~1140	двух квадрантный	Водяное охлаждение
BPJ11-800/1140К~ BPJ11-1000/1140К	800~1000	1140	0~1140	четырех квадрантный	Водяное охлаждение

Особенности управления

В основе управления лежит многоуровневая ШИМ выходного напряжения, которая обеспечивает синусоидальную форму выходного тока и напряжения. Это достигается за счет использования каскада инверторных ячеек на выходе, что позволяет системе работать с высоковольтными асинхронными и синхронными двигателями без дополнительного повышения напряжения и без установки дополнительных электрических фильтров.

Преимуществом такой технологии построения преобразователя частоты является низкое искажение синусоидальности входного и выходного напряжения, высокий коэффициент мощности, высокая точность регулирования, быстрая реакция на динамическое изменение крутящего момента и высокое значение крутящего момента на низкой скорости.

Преимущества

• Индекс гармоник меньше чем стандарт гармоник IEEE 519-2014, высокий коэффициент мощности;
• Нет необходимости использовать входной фильтр гармоник;
• Нет пульсации крутящего момента, шума, выходного DV / DT, синфазного напряжения и других проблем, вызванных гармониками;
• Имеет множество отличных характеристик, таких как баланс мощности нескольких машин;
• Технология ограничения тока: если ток превышает предельное значение, увеличение тока ограничивается уменьшением частоты до тех пор, пока ток не станет меньше предельного значения и преобразователь частоты не вернется к нормальной работе.
• Адаптивная функция ускорения и замедления: регулирует время ускорения или ограничивает частоту работы двигателя в соответствии с током двигателя, чтобы ограничить ток и не допускать перегрузки по току во время ускорения и замедления.

Сертификат на взрывозащищенное оборудование

Сертификат на взрывозащищенные преобразователи частоты. Серийный выпуск.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 31610.0-2019  и ТР ТС 012/2011.

Взрывозащищенные частотные преобразователи ООО "НПП "ИТ СПб" соответствуют требованиям:

• ТР ТС 012/2011
• ГОСТ 31610.0-2019 (IEC 60079-0:2017)
• ГОСТ IEC 60079-1-2013
• ГОСТ 31610.11-2014

Сертификат распространяется только на изделия промаркированные зарегистрированным товарным знаком заявителя.

Технические характеристики взрывозащищенного низковольтного преобразователя частоты 1140 V

Наименование	BPJ1-х/1140K
Номинальная мощность	315~630kW
Номинальное входное напряжение	1140V
Номинальный входной ток	0~380A
Номинальная входная частота	50Hz ± 2.5%
Выходное напряжение	0~1140V
Выходной ток	0~377A
Выходная частота	0~50Hz
Частотное разрешение	0.01Hz
Перегрузочная способность	150 % / 1 мин (120 % - 250 % опционально)
Несущая частота	0,5 кГц ~ 16 кГц (может регулироваться  автоматически в зависимости от нагрузки)
Автоматическая регулировка напряжения (АРН)	Поддерживает постоянное выходное напряжение  при изменении напряжения сети
Мультипротокол связи	Modbus,
Рабочий режим	Непрерывная работа
Тип охлаждения	Водяное
Параметры искробезопасности	24V выход: 1 канал
	(Uo：DC24. 3V, Io:0.5 A，Co：2.2 μf，Lo:0.5 mH)
	Изолированный аналоговый вход: 1 канал LW8-SI-EX-P11
	(Uo：5.5 V,Io:60ma，Co：40μf，Lo: 7mH, Po: 0.09 W)
Вход	8 каналов
	4 канала: 0-10 В/2-20 мА по выбору
Выход	6 каналов
	4 канала: 0–10 В/2–20 мА по выбору
Функции защит	перегрузка, короткое замыкание, перенапряжение, пониженное напряжение, потеря фазы, перегрев, блокировка утечки и т.д.
Степень защиты по ГОСТ 14254-96	IP54

Дополнительная комплектация к взрывозащищенному низковольтному преобразователю частоты

DKB1 – 75-1250 / 1140L шахтный взрывозащищенный шкаф реактора с фильтром

Напряжение: 1140 В Мощность 75-1250 кВт

DKB1 – 75-1250 / 1140L шахтный взрывозащищенный шкаф реактора с фильтром

Модель	Вес (кг)	Размер (мм)
		W	D	H
DKB1 – 75-1250 / 1140L	1300	1706	894	1042

Принципиальная однолинейная схема
