Взрывозащищенный частотный преобразователь используется в стволах с исходящей струей воздуха шахт, надшахтных помещениях шахт, опасных по газу или пыли всех категорий, в стволах со свежей струей воздуха и примыкающих к ним зданиях шахт, опасных по внезапным выбросам угля, породы и газа и т.д.

Как частный случай, устройство может быть использовано для плавного пуска электродвигателей, позволяя снизить пусковые токи до заданного нормируемого значения. При необходимости возможна также реализация функции плавного останова и изменения направления вращения электродвигателей.

Вес и габаритные размеры рудничного преобразователя частоты 3/6/10 кВ

Модель	Размер (мм)
Модель	W	D	H
BPBJV2-525/10/3.3~BPBJV2-1600/10/3.3	3000	1400	1800
BPBJV2-525/6/3.3~BPBJV2-1600/6/3.3	3000	1400	1800
BPBJV2-525/6/6~BPBJV2-1600/6/6	3000	1400	1800
BPBJV2-525/10/10~BPBJV2-2200/10/10	3300	1400	1800
BPBJV2-1800/6/6~BPBJV2-2200/6/6	3300	1400	1800
BPBJV2-1800/10/3.3~BPBJV2-2200/10/3.3	3300	1400	1800
BPBJV2-1800/6/3.3~BPBJV2-2200/6/3.3	3300	1400	1800
BPJ1-3×525/3.3~BPJ1-3×2200/3.3(комбинированный)	2900	1120	1500

Модельный ряд высоковольтных взрывозащищенных преобразователей частоты 3/6/10 кВ

Модель	Номинальная мощность (кВт)	Номинальное входное напряжение (кВ)	Диапазон выходного напряжения (кВ)	Метод охлаждения
BPBJV2-525/10/3.3~BPBJV2-1600/10/3.3	525-1600	10	3,3	Водяное охлаждение
BPBJV2-525/6/3.3~BPBJV2-1600/6/3.3		6	3,3	Водяное охлаждение
BPBJV2-525/6/6~BPBJV2-1600/6/6		6	10	Водяное охлаждение
BPBJV2-525/10/10~BPBJV2-2200/10/10	525-2200	10	6	Водяное охлаждение
BPBJV2-1800/6/6~BPBJV2-2200/6/6	1800-2200	6	3,3	Водяное охлаждение
BPBJV2-1800/10/3.3~BPBJV2-2200/10/3.3		10	3,3	Водяное охлаждение
BPBJV2-1800/6/3.3~BPBJV2-2200/6/3.3		6	3,3	Водяное охлаждение
BPJ1-3×525/3.3~BPJ1-3×2200/3.3(комбинированный)	525-2200	3,3	3,3	Водяное охлаждение

Технические особенности взрывозащищенного преобразователя частоты

Взрывобезопасный уровень рудничного электрооборудования обеспечен искробезопасностью электрических цепей и повышенной механической и электрической прочностью изоляции. Применение систем охлаждения, используемых в электрооборудовании общепромышленного назначения, в данном случае неприемлемо из-за низкой эффективности отвода тепла из замкнутого объема оболочки или несоответствия требованиям нормативных документов к рудничному взрывозащищенному электрооборудованию. Для этих условий необходимы специальные высокоэффективные системы охлаждения.

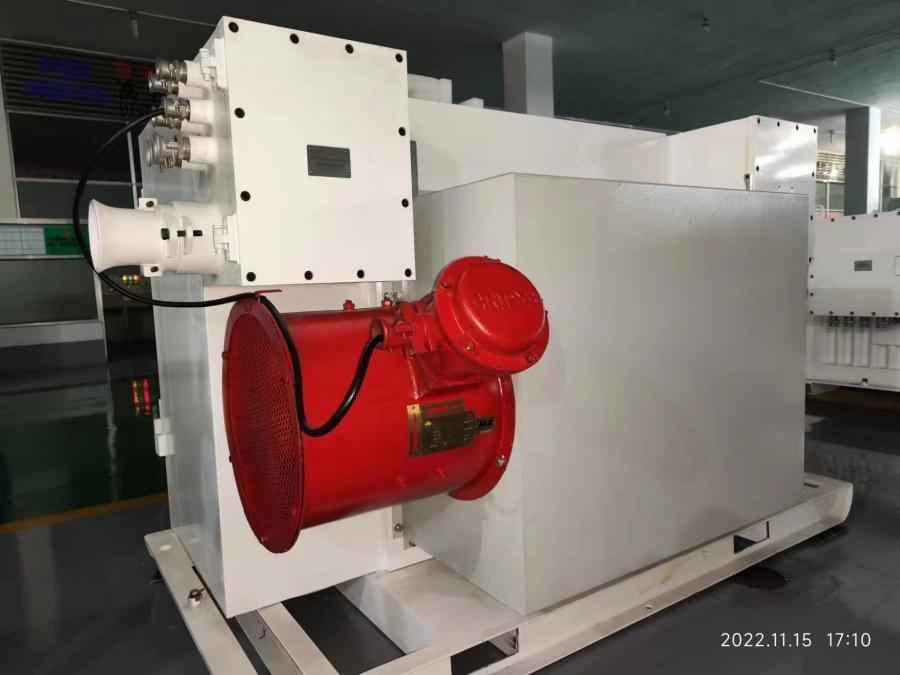

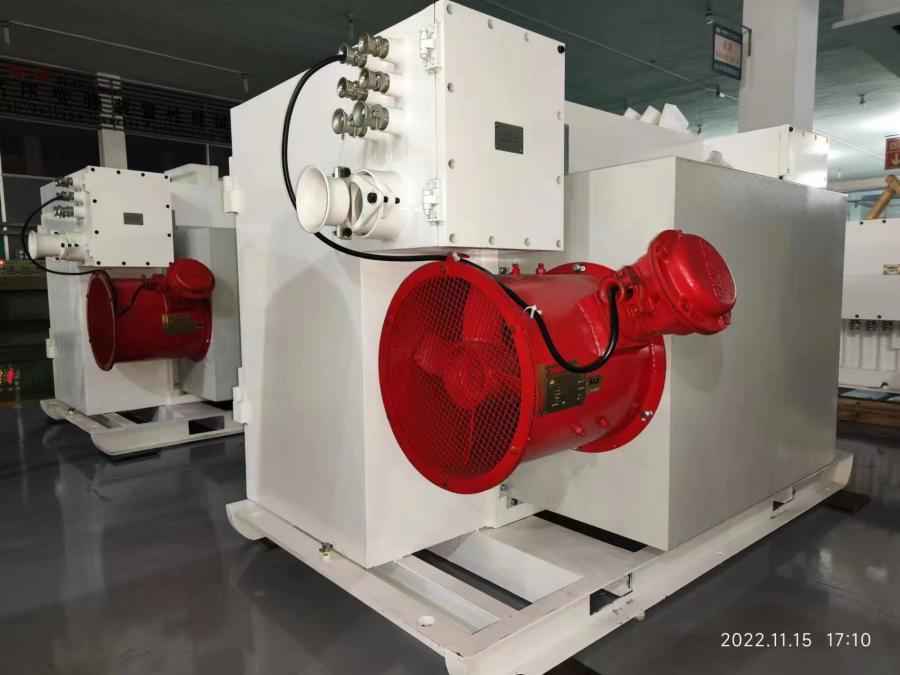

Система водяного охлаждения взрывозащищенного преобразователя частоты

Система водяного охлаждения взрывозащищенного инвертора разделена на две части: одна - фреоновая, которая используется для охлаждения воды в резервуаре для воды; другая - система водоснабжения, которая обеспечивает циркуляцию воды.

Охлаждение циркулирующей воды применяется для блока питания и трансформатора.

Мощность системы водяного охлаждения настраивается в соответствии с мощностью преобразователя частоты.

Особенности управления

В основе управления лежит многоуровневая ШИМ выходного напряжения, которая обеспечивает синусоидальную форму выходного тока и напряжения. Это достигается за счет использования каскада инверторных ячеек на выходе, что позволяет системе работать с высоковольтными асинхронными и синхронными двигателями без дополнительного повышения напряжения и без установки дополнительных электрических фильтров.

Преимуществом такой технологии построения преобразователя частоты является низкое искажение синусоидальности входного и выходного напряжения, высокий коэффициент мощности, высокая точность регулирования, быстрая реакция на динамическое изменение крутящего момента и высокое значение крутящего момента на низкой скорости.

Преимущества

Индекс гармоник меньше чем стандарт гармоник IEEE 519-2014, высокий коэффициент мощности;
Нет необходимости использовать входной фильтр гармоник;
Нет пульсации крутящего момента, шума, выходного DV / DT, синфазного напряжения и других проблем, вызванных гармониками;
Имеет множество отличных характеристик, таких как баланс мощности нескольких машин;
Технология ограничения тока: если ток превышает предельное значение, увеличение тока ограничивается уменьшением частоты до тех пор, пока ток не станет меньше предельного значения и преобразователь частоты не вернется к нормальной работе.
Адаптивная функция ускорения и замедления: регулирует время ускорения или ограничивает частоту работы двигателя в соответствии с током двигателя, чтобы ограничить ток и не допускать перегрузки по току во время ускорения и замедления.

Сертификат на взрывозащищенное оборудование

Сертификат на взрывозащищенные преобразователи частоты. Серийный выпуск.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 31610.0-2019 и ТР ТС 012/2011.

Взрывозащищенные частотные преобразователи ООО "НПП "ИТ СПб" соответствуют требованиям:

ТР ТС 012/2011
ГОСТ 31610.0-2019 (IEC 60079-0:2017)
ГОСТ IEC 60079-1-2013
ГОСТ 31610.11-2014

Сертификат распространяется только на изделия промаркированные зарегистрированным товарным знаком заявителя.

Технические характеристики взрывозащищенных преобразователей частоты

Функция	Значение
Входное напряжение	3.3/6/10кВ
Частота:	50/60 ±5% Гц
Выходное напряжение	3.3/6/10кВ
Выходная частота	0-120Гц
Способ управления	Скалярный; Векторный бездатчиковый; Векторный с обратной связью
Способ управления	Местное(HMI панель); Дистанционный (с клемм) По интерфейсу
Интерфейсы	Modbus RTU(TCP) Profibus DP (Profinet)
Перегрузочная способность	150% - 60 сек
Количество дискретных входов	10
Количество аналоговых входов	2 0~10 В / 0 ~ 20 мА (переключаемые)
Количество дискретных выходов	4
Количество аналоговых выходов	4 0~10 В / 0 ~ 20 мА (переключаемые)
Степень защиты	IP54
Класс взрывозащиты корпуса	Exd [ib] I Mb

Оборудование ? Тип оборудования	Взрывозащищенный ПЧ
Серия	BPBJV2
Номинальное напряжение, В	10000
Степень защиты	Exd [ib] I Mb
Основные параметры	Номинальное напряжение 660В, 1140В, 3300В, 6000В, 10000В,
