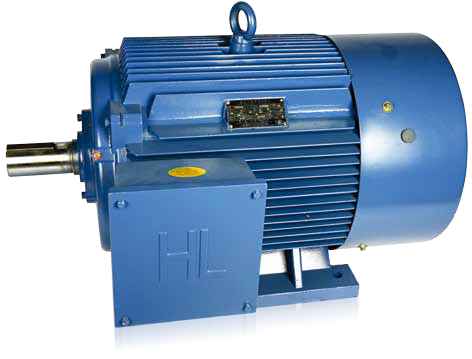

Y-H Серия морских трехфазных асинхронных двигателей

Серия Y-H - это полностью закрытые трехфазные двигатели с короткозамкнутым ротором, охлаждаемые вентилятором. Двигатели подходят для привода различных машин на судах и нефтяных платформах, таких как насосы, воздуходувки, сепараторы, гидравлические двигатели и другое вспомогательное оборудование.
Двигатели разработаны в соответствии со стандартом IEC60034-1 "Вращающиеся электрические машины - номинальные и рабочие характеристики" и "Правилами строительства морских стальных судов".
Двигатели также соответствуют требованиям Российского Морского Регистра Судоходства.

		Подшипники
		На приводном конце вала		На неприводном конце вала
		В3, В5, В35	V1
80	2, 4	6204-2RS/C3		6204-2RS/C3
90	2, 4, 6	6205-2RS/C3		6205-2RS/C3
100	2, 4, 6	6206-2RS/C3		6206-2RS/C3
112	2, 4, 6, 8	6206-2RS/C3		6206-2RS/C3
132	2, 4, 6, 8	6208-2RS/C3		6208-2RS/C3
160	2, 4, 6, 8	6309-2RS/C3		6309-2RS/C3
180	2, 4, 6, 8	6311/C3		6311/C3
200	2, 4, 6, 8	6312/C3		6312/C3
225	2/4, 6, 8	6312/C3/6313/C3		6312/C3
250	2/4, 6, 8	6313/C3/6314/C3		6313/Z2
280	2/4, 6, 8	6314/C3/6317/C3		6314/C3
315	2/4, 6, 8	6317/Z2/N319/Z2	7317ACJ/7319ACJ	6317/Z2/6319/Z2
355	2/4, 6, 8	6319/Z2/N322/Z2	7319ACJ/7322ACJ	6319/Z2/6322/

Таблица 1

Диапазон мощности

Диапазон мощности двигателей этой серии составляет от 0,55 до 315 кВт, соотношение между номером рамы и мощностью приведено в таблице 2.

Размер рамы	Мощность (kW)
	2 полюса	4 полюса	6 полюсов	8 полюсов
801,00	0,75	0,55	-	-
802,00	1,10	0,75	-	-
90S	1,50	1,10	0,75	-
90L	2,20	1,50	1,10	-
100L1	3,00	2,20	1,50	-
100L2	3,00	3,00	1,50	-
112M	4,00	4,00	2,20	-
132S1	5,50	5,50	3,00	2,20
132S2	7,50	5,50	3,00	2,20
132M1	-	7,50	4,00	3,00
132M2	-	7,50	5,50	3,00
160M1	11,00	11,00	7,50	4,00
160M2	15,00	11,00	7,50	5,50
160L	18,50	15,00	11,00	7,50
180M	22,00	18,50	-	-
180L	-	22,00	15,00	11,00
200L1	30,00	30,00	18,50	15,00
200L2	37,00	30,00	22,00	15,00
225S	-	37,00	-	18,50
225M	45,00	45,00	30,00	22,00
250M	55,00	55,00	37,00	30,00
280S	75,00	75,00	45,00	37,00
280M	90,00	90,00	55,00	45,00
315S	110,00	110,00	75,00	55,00
315M	132,00	132,00	90,00	75,00
315L1	160,00	160,00	110,00	90,00
315L2	200,00	200,00	132,00	110,00
355M1	250,00	250,00	160,00	132,00
355M2	250,00	250,00	200,00	160,00
355L	315,00	315,00	250,00	200,00

Таблица 2

Номенклатура	Мощность, кВт	Ток, А		Скорость (об/мин)		Вес, кг
		380V	440V	380V	440V
		50Hz	60Hz	50Hz	60Hz
Y801-2-H	0,75	1,80	1,60	2820,00	3460,00	17,00
Y802-2-H	1,10	2,60	2,20	2820,00	3460,00	19,00
Y90S-2-H	1,50	3,50	3,10	2840,00	3470,00	23,00
Y90L-2-H	2,20	4,90	4,30	2840,00	3470,00	26,00
Y100L-2-H	3,00	6,20	5,40	2880,00	3490,00	33,00
Y112M-2-H	4,00	8,20	7,20	2890,00	3500,00	46,00
Y132S1-2-H	5,50	11,00	9,60	2900,00	3520,00	78,00
Y132S2-2-H	7,50	14,60	12,90	2900,00	3520,00	90,00
Y160M1-2-H	11,00	21,60	18,70	2930,00	3540,00	120,00
Y160M2-2-H	15,00	28,90	25,10	2930,00	3540,00	135,00
Y160L-2-H	18,50	35,70	30,30	2930,00	3540,00	160,00
Y180M-2-H	22,00	42,20	36,90	2940,00	3550,00	180,00
Y200L1-2-H	30,00	57,90	50,30	2955,00	3560,00	215,00
Y200L2-2-H	37,00	69,40	60,30	2960,00	3565,00	245,00
Y225M-2-H	45,00	85,90	76,30	2969,00	3572,00	330,00
Y250M-2-H	55,00	103,20	91,70	2970,00	3570,00	400,00
Y280S-2-H	75,00	139,20	120,90	2970,00	3580,00	535,00
Y280M-2-H	90,00	167,10	143,50	2970,00	3580,00	550,00
Y315S-2-H	110,00	203,00	180,20	2970,00	3580,00	980,00
Y315M-2-H	132,00	242,30	215,10	2970,00	3580,00	1080,00
Y315L1-2-H	160,00	292,10	259,30	2970,00	3580,00	1160,00
Y315L2-2-H	200,00	365,20	324,60	2970,00	3580,00	1260,00
Y355M-2-H	250,00	451,40	400,60	2970,00	3580,00	1600,00
Y355L-2-H	315,00	565,70	502,10	2970,00	3580,00	1800,00
Y801-4-H	0,55	1,50	1,40	1390,00	1710,00	17,00
Y802-4-H	0,75	2,10	1,80	1390,00	1710,00	19,00
Y90S-4-H	1,10	2,70	2,40	1400,00	1710,00	23,00
Y90L-4-H	1,50	3,60	3,20	1400,00	1710,00	26,00
Y100L1-4-H	2,20	5,00	4,50	1420,00	1730,00	36,00
Y100L2-4-H	3,00	6,80	5,90	1420,00	1730,00	39,00
Y112M-4-H	4,00	8,90	7,70	1440,00	1750,00	47,00
Y132S-4-H	5,50	11,70	10,00	1440,00	1750,00	78,00
Y132M-4-H	7,50	15,40	13,20	1440,00	1750,00	98,00
Y160M-4-H	11,00	22,60	19,50	1460,00	1760,00	123,00
Y160L-4-H	15,00	30,50	26,30	1460,00	1760,00	152,00
Y180M-4-H	18,50	35,90	30,80	1470,00	1770,00	180,00
Y180L-4-H	22,00	42,20	36,90	1470,00	1770,00	200,00
Y200L-4-H	30,00	57,30	49,80	1476,00	1779,00	260,00
Y225S-4-H	37,00	70,20	60,30	1481,00	1783,00	321,00
Y225M-4-H	45,00	84,00	73,40	1480,00	1783,00	355,00
Y250M-4-H	55,00	103,80	88,70	1480,00	1780,00	417,00
Y280S-4-H	75,00	139,20	120,90	1480,00	1790,00	550,00
Y280M-4-H	90,00	164,30	141,90	1480,00	1790,00	650,00
Y315S-4-H	110,00	200,80	177,30	1480,00	1790,00	1000,00
Y315M-4-H	132,00	239,70	211,60	1480,00	1790,00	1100,00
Y315L1-4-H	160,00	289,00	255,20	1480,00	1790,00	1160,00
Y315L2-4-H	200,00	361,30	319,00	1480,00	1790,00	1260,00
Y355M-4-H	250,00	464,50	410,20	1480,00	1790,00	1600,00
Y355L-4-H	315,00	582,10	514,00	1480,00	1790,00	1800,00
Y90S-6-H	0,75	2,20	2,00	910,00	1130,00	20,00
Y90L-6-H	1,10	3,20	2,90	910,00	1130,00	24,00
Y100L-6-H	1,50	4,00	3,50	940,00	1150,00	33,00
Y112M-6-H	2,20	5,80	5,20	940,00	1150,00	45,00
Y132S-6-H	3,00	7,20	6,40	960,00	1170,00	66,00
Y132M1-6-H	4,00	9,50	8,20	960,00	1170,00	80,00
Y132M2-6-H	5,50	12,50	10,70	960,00	1170,00	90,00
Y160M-6-H	7,50	17,10	14,80	970,00	1170,00	100,00
Y160L-6-H	11,00	25,00	21,70	970,00	1170,00	125,00
Y180L-6-H	15,00	33,00	29,30	970,00	1180,00	195,00
Y200L1-6-H	18,50	37,60	32,70	980,00	1183,00	225,00
Y200L2-6-H	22,00	44,70	38,90	980,00	1182,00	275,00
Y225M-6-H	30,00	61,10	53,10	985,00	1187,00	325,00
Y250M-6-H	37,00	71,00	61,30	980,00	1180,00	430,00
Y280S-6-H	45,00	86,40	74,60	980,00	1190,00	505,00
Y280M-6-H	55,00	103,20	89,70	980,00	1190,00	540,00
Y315S-6-H	75,00	141,10	124,00	980,00	1190,00	990,00
Y315M-6-H	90,00	168,60	148,10	980,00	1190,00	1080,00
Y315L1-6-H	110,00	205,50	180,50	980,00	1190,00	1150,00
Y315L2-6-H	132,00	245,80	215,90	980,00	1190,00	1210,00
Y355M1-6-H	160,00	302,00	265,30	980,00	1190,00	1500,00
Y355M2-6-H	200,00	376,70	330,90	980,00	1190,00	1700,00
Y355L-6-H	250,00	468,90	411,90	980,00	1190,00	1900,00
Y132S-8-H	2,20	5,80	5,20	710,00	860,00	66,00
Y132M-8-H	3,00	7,60	6,80	710,00	860,00	80,00
Y160M1-8-H	4,00	10,50	9,10	720,00	870,00	93,00
Y160M2-8-H	5,50	13,40	11,50	720,00	870,00	105,00
Y160L-8-H	7,50	17,70	15,50	720,00	870,00	130,00
Y180L-8-H	11,00	25,60	22,20	730,00	880,00	175,00
Y200L-8-H	15,00	33,30	29,20	729,00	882,00	255,00
Y225S-8-H	18,50	40,30	35,60	735,00	886,00	300,00
Y225M-8-H	22,00	47,40	41,70	734,00	886,00	320,00
Y250M-8-H	30,00	64,70	57,10	730,00	890,00	420,00
Y280S-8-H	37,00	79,80	68,90	740,00	890,00	515,00
Y280M-8-H	45,00	94,80	80,80	740,00	890,00	550,00
Y315S-78-H	55,00	113,50	98,60	740,00	890,00	1000,00
Y315M-8-H	75,00	152,10	132,10	740,00	890,00	1100,00
Y315L1-8-H	90,00	179,30	155,70	740,00	890,00	1160,00
Y315L2-8-H	110,00	218,50	189,60	740,00	890,00	1230,00
Y355M1-8-H	132,00	264,80	229,90	740,00	890,00	1500,00
Y355M2-8-H	160,00	320,30	278,10	740,00	890,00	1600,00
Y355L-8-H	200,00	399,10	346,50	740,00	890,00	1800,00

Таблица 3

Условия эксплуатации

Температура окружающей среды:	0℃~45℃
Высота над уровнем моря	0 m
Относительная влажность:	≤95%
Конденсат:	Присутствует
Соляной туман:	Присутствует
Масляный туман:	Присутствует
Грибок:	Присутствует
Удары:	Присутствует
Вибрация :	Присутствует
Наклон:	±30°
Качание:	±22.5°
Напряжение и частота
Номинальное напряжение:	380В или 440В
Номинальная частота:	50 Гц или 60 Гц
Соединение
3 кВт или меньше :	Y
Более 3 кВт:	△
Режим работы
Продолжительный (S1)
Характеристики
Класс изоляции:	B, F или H
Температура нагрева обмотки:	75K, 100K или 120K
Допустимая температура работы подшипника:	90℃
Способ запуска
Прямой пуск при полном напряжении сети (для всех типоразмеров):	запуск при пониженном напряжении допускается при отсутствии или неполной нагрузке.
Передача
Передача осуществляется при помощи ременного шкива, прямозубого цилиндрического зубчатого колеса или эластичной муфты
Вибрация
Ограниченные значения виброскорости, измеренные на холостом ходу, не превышают данные, указанные в таблице 4.
Способ крепления
Способы крепления, доступные для рам различных размеров, представлены в таблице 5.	B3 Горизонтальный вал, на лапах
	B5 Горизонтальный вал, на фланцах
	B35 Горизонтальный вал, на лапах и фланцах
	V1 Вертикальный вал, на фланцах

Размер рамы	Способ крепления(IM )
80~ 225	B3, B5, B35, V1
250~ 315	B3, B35, V1

Таблица 4


Пропитка и поверхностная обработка

Обмотка двигателя прошла процессы пропитки и поверхностной обработки для гарантии влагонепроницаемости и устойчивости к грибку и соляному туману в соответствии со спецификациями для машин, работающих во влажном климате

Размер рамы	80~ 132			160~ 280			315~ 355
Тип крепления	Перемещение (мкм)	Скорость (мм/с)	Ускорение (м/с2)	Перемещение (мкм)	Скорость (мм/с)	Ускорение (м/с2)	Перемещение (мкм)	Скорость (мм/с)	Ускорение (м/с2)
Свободное	25	1.6	2.5	35	2.2	3.5	45	2.8	4.4
Жесткое	21	1.3	2.0	29	1.8	2.8	37	2.3	3.6

Таблица 5

Монтажные и габаритные размеры

B3 рама с ножками, торцевая крышка без фланца

Рама	Количество полюсов	Монтажные размеры									Габаритные размеры
		A	B	C	D	E	F	G	H	K	AA	BB	HA	AB	AC	AD	HD	L
80	2, 4	125	100	50	19	40	6	15,5	80	10	34	130	10	165	175	160	240	295
90S	2, 4, 6	140	100	56	24	50	8	20	90	10	36	140	12	180	195	175	270	320
90L	2, 4, 6	140	125	56	24	50	8	20	90	10	36	165	12	180	195	175	270	360
100L	2, 4, 6	160	140	63	28	60	8	24	100	12	40	176	14	205	215	185	290	385
112M	2, 4, 6	190	140	70	28	60	8	24	112	12	45	180	15	245	240	195	320	405
132S	2, 4, 6, 8	216	140	89	38	80	10	33	132	12	55	186	18	280	275	245	365	480
132M	2, 4, 6, 8	216	178	89	38	80	10	33	132	12	55	224	18	280	275	245	365	520
160M	2, 4, 6, 8	254	210	108	42	110	12	37	160	15	65	260	20	330	330	270	450	605
160L	2, 4, 6, 8	254	254	108	42	110	12	37	160	15	65	304	20	330	330	270	450	650
180M	2, 4, 6, 8	279	241	121	48	110	14	42,5	180	15	70	311	22	355	380	290	480	670
180L	2, 4, 6, 8	279	279	121	48	110	14	42,5	180	15	70	349	22	355	380	290	480	710
200L	2, 4, 6, 8	318	305	133	55	110	16	49	200	19	70	369	24	395	420	355	550	780
225S	4, 8	356	286	149	60	140	18	53	225	19	75	368	28	435	470	370	585	825
225M	2	356	311	149	55	110	16	49	225	19	75	393	28	435	470	370	585	825
	4, 6, 8	356	311	149	60	140	18	53	225	19	75	393	28	435	470	370	585	850
250M	2	406	349	168	60	140	18	53	250	24	80	445	30	490	510	455	660	935
	4, 6, 8	406	349	168	65	140	18	58	250	24	80	445	30	490	510	455	660	935
280S	2	457	368	190	65	140	18	58	280	24	85	485	35	550	580	470	730	1020
	4, 6, 8	457	368	190	75	140	20	67,5	280	24	85	485	35	550	580	470	730	1020
280M	2	457	419	190	65	140	18	58	280	24	85	536	35	550	580	470	730	1070
	4, 6, 8	457	419	190	75	140	20	67,5	280	24	85	536	35	550	580	470	730	1070
315S	2	508	406	216	65	170	18	58	315	28	120	570	45	744	645	576	875	1270
	4, 6, 8	508	406	216	80	170	22	71	315	28	120	570	45	744	645	576	875	1270
315M	2	508	457	216	65	170	18	58	315	28	120	680	45	744	645	576	875	1340
	4, 6, 8	508	457	216	80	170	22	71	315	28	120	680	45	744	645	576	875	1340
315L	2	508	508	216	65	170	18	58	315	28	120	680	45	744	645	576	875	1340
	4, 6, 8	508	508	216	80	170	22	71	315	28	120	680	45	744	645	576	875	1340
355M	2	610	560	254	75	170	20	67,5	355	28	116	750	52	740	750	680	1045	1570
	4, 6, 8	610	560	254	95	170	25	86	355	28	116	750	52	740	750	680	1045	1570
355L	2	610	630	254	75	170	20	67,5	355	28	116	750	52	740	750	680	1045	1570
	4, 6, 8	610	630	254	95	170	25	86	355	28	116	750	52	740	750	680	1045	1570

Монтажные и габаритные размеры В35

Двигатель типа B35 изготовлен с рамой на лапах и торцевым щитом с фланцем (со сквозными отверстиями)

Рама	Количество полюсов	Монтажные размеры															Габаритные размеры
		A	B	C	D	E	F	G	H	K	M	N	P	R	S	T	AA	BB	HA	AB	AC	AD	HD	L
80	2, 4	125	100	50	19	40	6	16	80	10	165	130	200	0	4-Ø12	4	34	130	10	165	175	160	240	295
90S	2, 4, 6	140	100	56	24	50	8	20	90	10	165	130	200	0	4-Ø12	4	36	140	12	180	195	175	270	320
90L	2, 4, 6	140	125	56	24	50	8	20	90	10	165	130	200	0	4-Ø12	4	36	165	12	180	195	175	270	360
100L	2, 4, 6	160	140	63	28	60	8	24	100	12	215	180	250	0	4-Ø15	4	40	176	14	205	215	185	290	385
112M	2, 4, 6	190	140	70	28	60	8	24	112	12	215	180	250	0	4-Ø15	4	45	180	15	245	240	195	320	405
132S	2, 4, 6, 8	216	140	89	38	80	10	33	132	12	265	230	300	0	4-Ø15	4	55	186	18	280	275	245	365	480
132M	2, 4, 6, 8	216	178	89	38	80	10	33	132	12	265	230	300	0	4-Ø15	4	55	224	18	280	275	245	365	520
160M	2, 4, 6, 8	254	210	108	42	110	12	37	160	15	300	250	350	0	4-Ø19	5	65	260	20	330	330	270	450	605
160L	2, 4, 6, 8	254	254	108	42	110	12	37	160	15	300	250	350	0	4-Ø19	5	65	304	20	330	330	270	450	650
180M	2, 4, 6, 8	279	241	121	48	110	14	43	180	15	300	250	350	0	4-Ø19	5	70	311	22	355	380	290	480	670
180L	2, 4, 6, 8	279	279	121	48	110	14	43	180	15	300	250	350	0	4-Ø19	5	70	349	22	355	380	290	480	710
200L	2, 4, 6, 8	318	305	133	55	110	16	49	200	19	350	300	400	0	4-Ø19	5	70	369	24	395	420	355	550	780
225S	4, 8	356	286	149	60	140	18	53	225	19	400	350	450	0	8-Ø19	5	75	368	28	435	470	370	585	825
225M	2	356	311	149	55	110	16	49	225	19	400	350	450	0	8-Ø19	5	75	393	28	435	470	370	585	825
	4, 6, 8	356	311	149	60	140	18	53	225	19	400	350	450	0	8-Ø19	5	75	393	28	435	470	370	585	850
250M	2,00	406	349	168	60	140	18	53	250	24	500	450	550	0	8-Ø19	5	80	445	30	490	510	455	660	935
	4, 6, 8	406	349	168	65	140	18	58	250	24	500	450	550	0	8-Ø19	5	80	445	30	490	510	455	660	935
280S	2,00	457	368	190	65	140	18	58	280	24	500	450	550	0	8-Ø19	5	85	485	35	550	580	470	730	1020
	4, 6, 8	457	368	190	75	140	20	68	280	24	500	450	550	0	8-Ø19	5	85	485	35	550	580	470	730	1020
280M	2,00	457	419	190	65	140	18	58	280	24	500	450	550	0	8-Ø19	5	85	536	35	550	580	470	730	1070
	4, 6, 8	457	419	190	75	140	20	68	280	24	500	450	550	0	8-Ø19	5	85	536	35	550	580	470	730	1070
315S	2,00	508	406	216	65	170	18	58	315	28	600	550	660	0	8-Ø24	6	120	570	45	744	645	576	875	1270
	4, 6, 8	508	406	216	80	170	22	71	315	28	600	550	660	0	8-Ø24	6	120	570	45	744	645	576	875	1270
315M	2,00	508	457	216	65	170	18	58	315	28	600	550	660	0	8-Ø24	6	120	680	45	744	645	576	875	1340
	4, 6, 8	508	457	216	80	170	22	71	315	28	600	550	660	0	8-Ø24	6	120	680	45	744	645	576	875	1340
315L	2,00	508	508	216	65	170	18	58	315	28	600	550	660	0	8-Ø24	6	120	680	45	744	645	576	875	1340
	4, 6, 8, 10	508	508	216	80	170	22	71	315	28	600	550	660	0	8-Ø24	6	120	680	45	744	645	576	875	1340
355M	2,00	610	560	254	75	170	20	68	355	28	740	680	800	0	8-Ø24	6	116	750	52	740	750	680	1045	1570
	4, 6, 8	610	560	254	95	170	25	86	355	28	740	680	800	0	8-Ø24	6	116	750	52	740	750	680	1045	1570
355L	2,00	610	630	254	75	170	20	68	355	28	740	680	800	0	8-Ø24	6	116	750	52	740	750	680	1045	1570
	4, 6, 8	610	630	254	95	170	25	86	355	28	740	680	800	0	8-Ø24	6	116	750	52	740	750	680	1045	1570

Монтажные и габаритные размеры V1

V1 вертикальный монтаж, рама без ножек, торцевая крышка с фланцем, вал торцом вниз

Рама	Количество  полюсов	Монтажные размеры										Габаритные размеры
		D	E	F	G	M	N	P	R	S	T	AC	AD	HF	L
80	2, 4	19	40	6	4	165	130	200	0	4-Ø12	3,5	175	160	270	335
90S	2, 4, 6	24	50	8	20	165	130	200	0	4-Ø12	3,5	195	175	270	365
90L	2, 4, 6	24	50	8	20	165	130	200	0	4-Ø12	3,5	195	175	270	400
100L	2, 4, 6	28	60	8	24	215	180	250	0	4-Ø15	4	215	185	300	410
112M	2, 4, 6	28	60	8	24	215	180	250	0	4-Ø15	4	240	195	320	450
132S	2, 4, 6, 8	38	80	10	33	265	230	300	0	4-Ø15	4	275	245	380	535
132M	2, 4, 6, 8	38	80	10	33	265	230	300	0	4-Ø15	4	275	245	380	575
160M	2, 4, 6, 8	42	110	12	37	300	250	350	0	4-Ø19	5	330	270	450	660
160L	2, 4, 6, 8	42	110	12	37	300	250	350	0	4-Ø19	5	330	270	450	705
180M	2, 4, 6, 8	48	110	14	42,5	300	250	350	0	4-Ø19	5	380	290	500	730
180L	2, 4, 6, 8	48	110	14	42,5	300	250	350	0	4-Ø19	5	380	290	500	765
200L	2, 4, 6, 8	55	110	16	49	350	300	400	0	4-Ø19	5	420	355	550	840
225S	4, 8	60	140	18	53	400	350	450	0	8-Ø19	5	470	370	610	890
225M	2	55	110	16	49	400	350	450	0	8-Ø19	5	470	370	610	865
	4, 6, 8	60	140	18	53	400	350	450	0	8-Ø19	5	470	370	610	915
250M	2	60	140	18	53	500	450	550	0	8-Ø19	5	510	455	650	995
	4, 6, 8	65	140	18	58	500	450	550	0	8-Ø19	5	510	455	650	995
280S	2	65	140	18	58	500	450	550	0	8-Ø19	5	580	470	720	1090
	4, 6	75	140	20	67.5	500	450	550	0	8-Ø19	5	580	470	720	1090
280M	2	65	140	18	58	500	450	550	0	8-Ø19	5	580	470	720	1140
	4, 6, 8	75	140	20	67.5	500	450	550	0	8-Ø19	5	580	470	720	1140
315S	2	65	170	18	58	600	550	660	0	8-Ø24	6	645	576	900	1390
	4, 6, 8	80	170	22	71	600	550	660	0	8-Ø24	6	645	576	900	1390
315M	2	65	170	18	58	600	550	660	0	8-Ø24	6	645	576	900	1490
	4, 6, 8	80	170	22	71	600	550	660	0	8-Ø24	6	645	576	900	1490
315L	2	65	170	18	58	600	550	660	0	8-Ø24	6	645	576	900	1490
	4, 6, 8	80	170	22	71	600	550	660	0	8-Ø24	6	645	576	900	1490
355M	2	75	170	20	67.5	740	680	800	0	8-Ø24	6	750	680	1035	1675
	4, 6, 8	95	170	25	86	740	680	800	0	8-Ø24	6	750	680	1035	1675
355L	2	75	170	20	67.5	740	680	800	0	8-Ø24	6	750	680	1035	1675
	4, 6, 8	95	170	25	86	740	680	800	0	8-Ø24	6	750	680	1035	1675

Монтажные и габаритные размеры B5

B5 рама без ножек, торцевая крышка с фланцем (со сквозным отверстием)

Рама	Количество  полюсов	Монтажные размеры										Габаритные размеры
		D	E	F	G	M	N	P	R	S	T	AC	AD	HF	L
80	2, 4	19	40	6	15.май	165	130	200	0	4-Ø12	3,5	175	160	235	295
90S	2, 4, 6	24	50	8	20	165	130	200	0	4-Ø12	3,5	195	175	235	320
90L	2, 4, 6	24	50	8	20	165	130	200	0	4-Ø12	3,5	195	175	235	360
100L	2, 4, 6	28	60	8	24	215	180	250	0	4-Ø15	4	215	185	275	385
112M	2, 4, 6	28	60	8	24	215	180	250	0	4-Ø15	4	240	195	285	405
132S	2, 4, 6, 8	38	80	10	33	265	230	300	0	4-Ø15	4	275	245	340	480
132M	2, 4, 6, 8	38	80	10	33	265	230	300	0	4-Ø15	4	275	245	340	520
160M	2, 4, 6, 8	42	110	12	37	300	250	350	0	4-Ø19	5	330	270	400	605
160L	2, 4, 6, 8	42	110	12	37	300	250	350	0	4-Ø19	5	330	270	400	650
180M	2, 4, 6, 8	48	110	14	42.5	300	250	350	0	4-Ø19	5	380	290	500	670
180L	2, 4, 6, 8	48	110	14	42.5	300	250	350	0	4-Ø19	5	380	290	500	710
200L	2, 4, 6, 8	55	110	16	49	350	300	400	0	4-Ø19	5	420	355	550	780
225S	4, 8	60	140	18	53	400	350	450	0	8-Ø19	5	470	370	610	825
225M	2	55	110	16	49	400	350	450	0	8-Ø19	5	470	370	610	825
	4, 6, 8	60	140	18	53	400	350	450	0	8-Ø19	5	470	370	610	850

Распределительная коробка устанавливается с правой стороны электродвигателя (если смотреть на приводной конец двигателя)

Рама	L мм	α	Примечание	Рама	L мм	α	Примечание
Y80-H	100	7.5°		Y180-H	161	5°
Y90S-H	106	7.5°		Y200L-H	186	0°
Y90L-H	118.5	7.5°		Y225-H	189	0°
Y100L-H	133	7.5°		Y250-H	207	0°
Y112M-H	140	5°		Y280-H	215.5	0°
Y132S-H	159	4°		Y315-H	257	0°
Y132M-H	178	4°		Y355-H	281	0°
Y160-H	146	4°

Все данные, параметры и чертежи приведены только для справки. Заказ оборудования производится по опросному листу.
