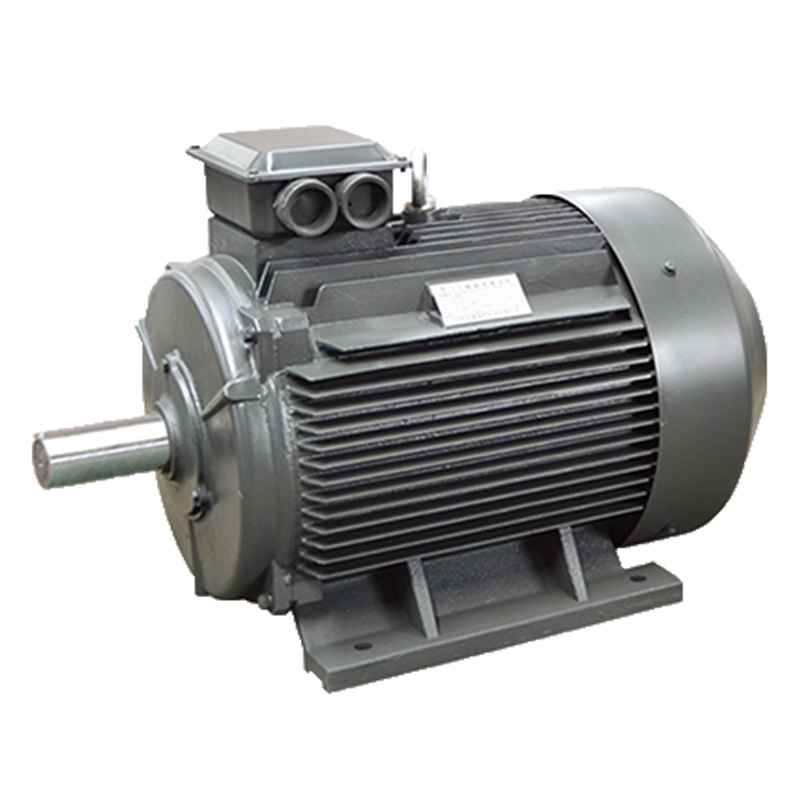

YE3 серия общепромышленных трехфазных асинхронных двигателей c высоким КПД

-
0
-
+
ИТСПб

Трехфазный асинхронный двигатель серии YE3 соответствует третьему стандарту эффективности в положениях GB 18613-2012 "Предел энергоэффективности и рейтинг энергоэффективности трехфазных асинхронных двигателей малого и среднего размера". А повышение эффективности его конструкции соответствует государственным требованиям по энергосбережению и снижению потребления в производственном секторе.

Двигатели серии Y3 с монтажными размерами в соответствии со стандартом IEC 60034 обладают такими характеристики, как оптимальная конструкция, привлекательный внешний вид, низкий уровень шума, высокая эффективность, высокий класс защиты, а также высокий класс изоляции.

Двигатели серии Y3 широко используются в различных видах оборудования общего назначения, таких как:

  • вентиляторы;
  • насосы;
  • cтанки;
  • компрессоры;
  • транспортные средства и так далее;
  • нефтяных и химических заводах;
  • сталелитейных заводах;
  • горнодобывающей промышленности.

Условия эксплуатации:

Двигатели серии Y, YE3 подходят практически для всех областей применения и удовлетворительно работают при температурах от -20°C до+40°C и на высотах до 1000 метров над уровнем моря.

Температура и изоляция:

Система изоляции двигателей разработана в соответствии с классом F (155°C), эксплуатируется в соответствии с классом B (80°C). Что увеличивает срок службы и надежность двигателя.

Охлаждение и вентиляция:

Стандартный метод охлаждения - полностью закрытый вентиляторный охладитель (TEFC) в соответствии с IC411 из IEC60034-6. Двигатели оснащены пластиковыми вентиляторами с радиальным потоком.

Степень защиты:

Стандартная степень защиты - IP55. Корпус IP55 означает полную герметичность и пылезащиту. Возможны более высокие степени защиты.

Защита двигателя:

Двигатели могут быть оснащены датчиками PTC, PT100, так же возможно применения датчиков с передачей измерения температуры по выходному сигналу 4-20 мА  например, для измерения температуры обмотки и подшипников, а также другими видами защиты по запросу.

Допустимое количество прямых пусков: 2 холодных / 1 горячий пуск.

Напряжение и частота:

Стандартное напряжение и частота 380 В 50 Гц, и может быть намотан на любое отдельное напряжение в диапазоне 200-660В при частоте 50. Двигатели будут удовлетвори-тельно работать при отклонениях ± 5% от номинального напряжения.

Вибрация:

Двигатели Y, YE3 разработаны в соответствии с классом вибрации A, класс вибрации B доступен по запросу.

Расположение клеммной коробки:

Стандартное расположение двигателя YE3 - клеммная коробка в верхней или правой части рамы.

Гарантия качества:

Строгие процедуры обеспечения качества соблюдаются с момента проектирования до выпуска готовой продукции в соответствии с документированной системой качества ISO9001.

Монтажные исполнения

Монтажные исполнения:

  • B3: На лапах
  • В5: На лапах с фланцем
  • B35:На лапах с фланцем
  • V1: На лапах с фланцем

Технические характеристики общепромышленных трехфазных асинхронных двигателей c высоким КПД  серия YE3

Номенклатура Номинальная мощность кВт Скорость (об/мин) Ток 380V  А Ток 400V  А Ток 415V  А Ток 525V  А ЭФФ  % Коэффициент мощности, cos ф Номинальный крутящий момент TST/TFL Фиксированный ток
--- ---
Номинальный
ток 		ТМ/ТFL Фиксируемый крутящий момент
--- ---
Номинальный крутящий момент 		IST/IFL Максимальный крутящий момент
--- ---
Номинальный момент 		Момент инерции kgm2 Уровень шума LW дБ(A) Вес нетто, (ВЗ) кг
YЕЗ-801 - 2 0,8 2855,0 1,7 1,6 1,6 1,2 80,7 0,82 2,5 2,3 2,3 7 0,001 62 19
YЕЗ-802 - 2 1,1 2855,0 2,4 2,3 2,2 1,8 82,7 0,83 3,7 2,2 2,3 7,3 0,002 62 22
YЕЗ-90S-  2 1,5 2875,0 3,2 3,1 3,0 2,3 84,2 0,84 5 2,2 2,3 7,6 0,002 67 30
YЕЗ-90 L- 2 2,2 2875,0 4,6 4,3 4,2 3,3 85,9 0,85 7,3 2,2 2,3 7,6 0,003 67 36
YE3- 100 L- 2 3,0 2880,0 6,0 5,7 5,5 4,4 87,1 0,87 9,9 2,2 2,3 7,8 0,006 74 45
YЕ3- 112М- 2 4,0 2900,0 7,8 7,4 7,2 5,7 88,1 0,88 13,2 2,2 2,3 8,3 0,009 77 58
YE3- 132S1 - 2 5,5 2900,0 10,6 10,1 9,7 7,7 89,2 0,88 18,1 2 2,3 8,3 0,024 79 75
YЕ3- 132S2 - 2 7,5 2900,0 14,4 13,7 13,2 10,4 90,1 0,88 24,7 2 2,3 7,9 0,029 79 84
YЕ3- 160 М1-2 11,0 2940,0 20,7 19,6 18,9 14,9 91,2 0,89 35,7 2 2,3 8,1 0,067 81 147
YЕ3-160М2-2 15,0 2940,0 27,9 26,5 25,5 20,2 91,9 0,89 48,7 2 2,3 8,1 0,08 81 166
YE3- 160 L- 2 18,5 2940,0 34,2 32,5 31,3 24,7 92,4 0,89 60,1 2 2,3 8,2 0,097 81 183
YЕ3-180М-2 22,0 2955,0 40,5 38,5 37,1 29,3 92,7 0,89 71,1 2 2,3 8,2 0,137 83 235
YE3-200L1- 2 30,0 2965,0 54,9 52,1 50,3 39,7 93,3 0,89 96,6 2 2,3 7,6 0,227 84 298
YE3-200L2-2 37,0 2965,0 67,4 64,0 61,7 48,8 93,7 0,89 119,2 2 2,3 7,6 0,269 84 325
YЕ3- 225 М- 2 45,0 2970,0 80,8 76,8 74,0 58,5 94 0,9 144,7 2 2,3 7,7 0,36 86 379
YЕ3-250М-2 55,0 2975,0 98,5 93,5 90,2 71,3 94,3 0,9 176,6 2 2,3 7,7 0,791 89 483
YЕЗ-280S-2 75,0 2975,0 133,7 127,0 122,4 96,8 94,7 0,9 240,8 1,8 2,3 7,1 0,96 91 629
YЕ3-280М-2 80,0 2976,0 158,9 151,9 146,4 116,8 96 0,9 288,9 1,8 2,3 7,1 10157 91 705
YЕЗ-315S-2 110,0 2980,0 195,1 185,3 178,6 141,2 95,2 0,9 352,5 1,8 2,3 7,1 1662 92 1040
YЕ3-315М-2 132,0 2980,0 233,6 221,9 213,9 169,1 95,4 0,9 423 1,8 2,3 7,1 1874 92 1140
YE3- 315L1- 2 160,0 2980,0 279,4 265,5 255,9 202,3 95,6 0,91 512,8 1,8 2,3 7,2 2146 92 1293
YE3- 315 L- 2 185,0 2980,0 322,8 306,6 295,5 233,6 95,7 0,91 592,9 1,8 2,2 7,2 2481 92 1326
YE3- 315 L2-2 200,0 2980,0 348,6 331,1 319,2 252,3 95,8 0,91 640,9 1,8 2,2 7,2 2448 92 1358
YЕ3-355М1-2 220,0 2980,0 387,6 368,3 354,9 280,6 95,8 0,9 705 1,6 2,2 7,2 2693 100 1694
YЕ3- 355М2- 2 250,0 2980,0 440,5 418,5 403,4 318,8 95,8 0,9 801,2 1,6 2,2 7,2 4034 100 1802
YЕЗ-355L1-2 280,0 2980,0 493,4 468,7 451,8 357 95,8 0,9 897,3 1,6 2,2 7,2 4518 100 1920
YE3- 355 L2- 2 315,0 2980,0 555,0 527,3 608,2 401,7 96,8 0,9 1009,5 1,6 2,2 7,2 4646 100 2017
YЕ3- 3551- 2 355,0 2980,0 625,5 594,3 572,8 452,8 95,8 0,9 1137,6 1,6 2,2 7,2 5242 104 2130
YЕ3-3552-2 375,0 2980,0 660,8 627,8 605,0 478,3 95,8 0,9 1201,7 1,6 2,2 7,2 5536 104 2398


Технические характеристики общепромышленных трехфазных асинхронных двигателей c высоким КПД  серия YE3

Номенклатура Номинальная мощность кВт Скорость (об/мин) Ток 380V  А Ток 400V  А Ток 415V  А Ток 525V  А ЭФФ  % Коэффициент мощности, cos ф Yоминальный крутящий момент TST/TFL Фиксированный ток
--- ---
Номинальный
ток 		ТМ/ТFL Фиксируемый крутящий момент
--- ---
Номинальный крутящий момент 		IST/IFL Максимальный крутящий момент
--- ---
Номинальный момент 		Момент инерции kgm2 Уровень шума LW дБ(A) Вес нетто, (ВЗ) кг
YЕ3- 802-4 0,75 1400 1,8 1,7 1,7 1,3 82,5 0,75 5,1 2,3 2,3 6,8 0,003 56 24
YЕЗ-90S-4 1 ,1 1425 2,6 2,5 2,4 1,9 84,1 0,76 7,4 2,3 2,3 6,8 0,004 59 32
YE3- 90 L-4 1,5 1425 3,5 3,3 3,2 2,5 85,3 0,77 10,1 2,3 2,3 7 0,005 59 39
YЕЗ-100L1-4 2,2 1440 4,8 4,5 4,4 3,4 86,7 0,81 14,6 2,3 2,3 7,6 0,012 64 49
YЕЗ-100L2-4 3 1440 6,3 6 6,8 4,6 87,7 0,82 19,9 2,3 2,3 7,6 0,016 64 56
YЕЗ-112М-4 4 1450 8,4 7,9 7,7 6,1 88,6 0,82 26,3 2,2 2,3 7,8 0,022 65 73
YE3-132S-4 5,5 1455 11,2 10,7 10,3 8,1 89,6 0,83 36,1 2 2,3 7,9 0,06 71 88
YЕЗ-132М-  4 7,5 1455 15 14,3 13,7 10,9 90,4 0,84 49,2 2 2,3 7,5 0,071 71 108
YЕЗ-160М -4 11 1465 21,5 20,4 19,7 15,6 91,4 0,85 71,7 2,2 2,3 7,7 0,137 73 15
YE3-160L-4 15 1465 28,8 27,3 26,3 20,8 92,1 0,86 97,8 2,2 2,3 7,8 0,171 73 180
YЕЗ-180М-4 18,5 1470 35,3 33,5 32,3 25,5 92,6 0,86 120,2 2 2,3 7,8 0,238 76 221
YE3-180L-4 22 1175 41,8 39,7 38,3 30,3 93 0,86 142,4 2 2,3 7,8 0,259 76 255
YE3-200L-4 30 1475 56,6 53,8 51,9 41 93,6 0,86 194,2 2 2,3 7,3 0,459 76 325
YE3-225S-4 37 1480 69,6 66,1 63,7 50,4 93,9 0,86 238,8 2 2,3 7,4 0,656 78 380
YЕЗ-225М-4 45 1480 84,4 80,2 77,3 61,1 94,2 0,86 290,4 2 2,3 7,4 0,758 78 419
YЕЗ-250М-4 55 1480 102,7 97,6 94,1 74,3 94,6 0,86 354,9 2,2 2,3 7,4 1 078 79 517
YE3-280S-4 75 1485 136,3 129,5 124,8 98,7 95 0,88 482,3 2 2,3 6,9 1 800 80 688
YЕЗ-280М-4 90 1485 163,2 155,1 149,5 118,1 95,2 0,88 578,8 2 2,3 6,9 2 130 80 801
YE3-315S-4 110 1485 196,8 187 180,2 142,5 95,4 0,89 707,4 2 2,2 7 3 415 88 1049
YЕЗ-315М-4 132 1485 235,7 223,9 215,8 170,6 95,6 0,89 848,9 2 2,2 7 3 807 88 1160
YЕЗ-315L1-4 160 1485 285,1 270,9 261,1 206,4 95,8 0,89 1029 2 2,2 7,1 3 423 88 1269
YE3-315L-4 185 1485 329,3 312,9 301,6 238,4 95,9 0,89 1189,7 2 2,2 7,1 3 958 88 1483
YЕЗ-315L2-4 200 1485 351,7 334,1 322 254,6 96 0,9 1286,2 2 2,2 7,1 5 262 88 1521
YЕЗ-355М1- 4 220 1490 386,9 367,5 354,3 280 96 0,9 1410,1 2 2,2 7,1 5 449 88 1650
YЕЗ-355М2-4 250 1490 444,5 422,3 407 321,7 96 0,89 1602,3 2 2,2 7,1 6 192 95 1815
YЕЗ-355L1-4 280 1490 498 473 456 360,4 96 0,89 1794,6 2 2,2 7,1 6 935 95 1870
YЕЗ-355 L2- 4 315 1490 560 532 513 405,4 96 0,89 2018,9 2 2,2 7,1 7 273 95 1984
YЕ3-3551-4 355 1490 638,5 606,5 584,6 462,1 96 0,88 2275,3 1,7 2,2 7 8 196 102 2291
YЕ3-3552-4 375 1490 674,4 640,7 617,6 488,2 96 0,88 2403,5 1,7 2,2 7 8 658 102 2376

Технические характеристики общепромышленных трехфазных асинхронных двигателей c высоким КПД  серия YE3





Номенклатура Номинальная мощность кВт Скорость (об/мин) Ток 380V  А Ток 400V  А Ток 415V  А Ток 525V  А ЭФФ  % Коэффициент мощности, cos ф Номинальный крутящий момент TST/TFL Фиксированный ток
--- ---
Номинальный
ток		 ТМ/ТFL Фиксируемый крутящий момент
--- ---
Номинальный крутящий момент		 IST/IFL Максимальный крутящий момент
--- ---
Номинальный момент		 Момент инерции kgm2 Уровень шума LW дБ(A)
YE3- 90S-6 0,75 935 2 1,9 1,9 1,5 78,9 0,71 7,7 2 2,1 6 0,004 57
YE3- 90L-6 1,1 940 2,8 2,7 2,6 2 81 0,73 11,2 2 2,1 6 0,006 57
YE3- 100L-6 1,5 945 3,8 3,6 3,5 2,7 82,5 0,73 15,2 2 2,1 6,5 0,016 61
YЕЗ-112М- 6 2,2 950 5,4 5,1 4,9 3,9 84,3 0,74 22,1 2 2,1 6,6 0,039 65
YЕЗ- 132S-6 3 960 7,2 6,8 6,6 5,2 85,6 0,74 29,8 2 2,1 6,8 0,035 69
YЕЗ- 132М1- 6 4 960 9,5 9 8,7 6,8 86,8 0,74 39,8 2 2,1 6,8 0,043 69
YЕЗ-132М2-6 5,5 960 12,7 12 11,6 9,2 88 0,75 54,7 2 2,1 7 0,056 69
YЕЗ-160М-6 7,5 970 16,2 15,4 14,8 11,7 89 0,79 73,8 2 2,1 7 0,14 73
YE3-160L-6 11 970 23,1 22 21,2 16,7 90,3 0,8 108,3 2 2,1 7,2 0,192 73
YE3-180L-6 15 975 30,9 29,3 28,2 22,3 91,2 0,81 146,9 2 2,1 7,3 0,319 73
YЕЗ- 200L1-6 18,5 975 37,8 36 34,7 27,4 91,7 0,81 181,2 2 2,1 7,3 0,446 73
YЕЗ-200L2-6 22 975 44,8 42,5 41 32,4 92,2 0,81 215,5 2 2,1 7,4 0,557 73
YЕЗ-225М- 6 30 985 58,1 56,2 54,1 42,8 92,9 0,83 290,9 2 2,1 6,9 0,832 74
YЕЗ-260m-6 37 985 71,7 68,1 65,7 51,9 93,3 0,84 358,7 2 2,1 7,1 1 447 76
YЕЗ-280S-6 45 985 85,8 81,8 78,6 62,1 93,7 0,85 436,3 2 2 7,3 2 252 78
YЕЗ-280М- 6 55 985 103,3 98,1 94,6 74,7 94,1 0,86 533,2 2 2 7,3 2 726 78
YЕЗ-315S-6 75 990 143,4 136,2 131,3 103,8 94,6 0,84 723,5 2 2 6,6 3 984 83
YЕЗ-З15М-6 90 990 169,5 161 155,2 122,7 94,9 0,85 868,2 2 2 6,7 4 500 83
YЕЗ-З15L1-6 110 990 206,8 196,4 189,3 149,7 95,1 0,85 1061,1 2 2 6,7 5 607 83
YЕЗ-З15L2-6 132 990 244,5 232,2 233,8 176,9 95,4 0,86 1273,3 2 2 6,8 6 935 83
YЕЗ- 355М1- 6 160 990 295,7 280,9 270,7 214 95,6 0,86 1543,4 1,8 2 6,8 10 222 85
YЕЗ-З55М-2 185 990 341,5 324,5 312,7 247,2 95,7 0,86 1784,6 1,8 2 6,8 10 630 85
YЕЗ- 355М2- 6 200 990 364,6 346,4 333,5 263,9 95,8 0,87 1929,3 1,8 2 6,8 11 031 85
YE3-355L1-6 220 990 401,1 381 367,2 290,3 95,8 0,87 2122,2 1,8 2 6,8 11 072 85
YE3-355L2-6 250 990 455,7 433 417,3 329,9 95,8 0,87 2411,6 1,8 2 6,8 11 897 85
YЕ3-3551-6 280 990 510,4 484,9 467,4 369,5 95,8 0,87 2701 1,8 2 6,8 13 692 91
YЕ3-3552-6 315 990 580,9 551,9 531,9 420,5 95,8 0,86 3038,6 1,8 2 6,8 14 990 91

В3 Размеры крепления на лапах  YЕ3-80-132

YЕЗ-80-132

В3 Размеры крепления на лапах  YЕ3- 160 - 200




YЕ3- 160 - 200

В3 Размеры крепления на лапах  YЕ3-225-280


YЕ3-225-280

В3 Размеры крепления на лапах  YЕ3-315-355

YЕ3-315-355

Габаритные размеры крепления В3 на лапах


Типоразмер А AA АВ АС AD' B BB C D Е ED HD G GD H НА HD K KK L
80 125 34 165 175 145 100 142 50 19 40 22 6 15,5 6 80 10 220 10 М24Х4,5 305
90S 140 36 180 205 170 100 180 56 24 50 32 8 20 7 90 12,5 260 10 М24Х1,5 360
90L 140 36 180 205 170 125 210 56 24 50 32 8 20 7 90 12,5 265 10 М24Х1,5 390
100L 160 40 205 212 180 140 233 63 28 60 40 8 24 7 100 14 270 12 М24Х1,5 435
112М 190 45 230 255 200 140 252 70 28 60 40 8 24 7 112 14 310 12 М30Х2 440
132S 216 52 270 310 230 140 220 89 38 80 56 10 33 8 132 16 365 12 М30Х2 510
132М 216 52 270 310 230 178 258 89 38 80 56 10 33 8 132 16 365 12 М30Х2 550
160М 254 65 320 340 260 210 305 108 42 110 80 12 37 8 160 19 425 14,5 М36Х2 730
160L 254 65 320 340 260 254 325 108 42 110 80 12 37 8 160 19 425 14,5 М 36Х2 760
180М 279 74 355 390 285 241 330 121 48 110 80 14 42,5 9 180 22 460 14,5 М36Х2 770
180L 279 74 355 390 285 279 370 121 48 110 80 14 42,5 9 180 22 460 14,5 М36Х2 800
200L 318 85 395 445 320 305 370 133 55 110 90 16 49 10 200 25 520 18,5 М48Х2 860
225S(4-6P) 356 80 435 495 350 286 355 149 60 140 100 18 53 11 225 28 560 18,5 М48Х2 830
225М(2Р) 356 80 435 495 350 311 380 149 55 110 80 16 49 10 225 28 560 18,5 М48Х2 830
225М(4-6Р) 356 80 435 465 350 311 380 149 60 140 100 18 53 11 225 28 560 18,5 М48Х2 860
250М(2Р) 406 88 495 520 390 349 440 168 60 140 100 18 53 11 250 33 635 24 М64Х2 990
250М(4-6Р) 406 88 495 550 390 349 440 168 65 140 100 18 58 11 250 33 635 24 М64Х2 990
280S(2P) 457 90 550 630 435 368 495 190 65 140 100 18 58 11 280 35 705 24 М64Х2 990
280S(4-6P) 457 90 550 630 435 368 496 190 75 140 100 20 67,5 12 280 35 705 24 М64Х2 990
280М(2Р) 457 90 550 630 435 419 535 190 65 140 100 18 58 11 280 35 705 24 М64Х2 1040
280М(4-6Р) 457 90 550 630 435 419 535 190 75 140 100 20 67,5 12 280 35 705 24 М64Х2 1040
315S(2P) 508 120 635 645 530 406 565 216 65 140 100 18 58 11 315 45 845 28 М64Х2 1180
315М(2Р) 508 120 635 645 530 457 675 216 65 140 100 18 58 11 315 45 845 28 М64Х2 1210
315L(2P) 508 120 635 645 530 508 675 216 65 140 100 18 58 11 315 45 845 28 М64Х2 1210
315S(4-6P) 508 120 635 645 530 406 515 216 80 170 130 22 71 14 315 45 845 28 М64Х2 1290
315М(4-6Р) 508 120 635 650 530 457 625 216 80 170 130 22 71 14 315 45 845 28 М64Х2 1320
315L(4-6P) 508 120 635 650 530 508 625 216 80 170 130 22 71 14 315 45 845 28 М64Х2 1320
355М(2Р) 610 125 735 735 655 580 775 254 75 140 110 20 67,5 12 355 49 1000 28 М72Х2 1500
355L(2P) 610 125 735 735 655 630 775 254 75 140 110 20 67,5 12 355 49 1000 28 М72Х2 1500
355М(4-6Р) 610 125 735 735 655 560 775 254 95 170 140 25 86 14 355 49 1000 28 М72Х2 1530
355L(4-6P) 610 125 735 735 655 630 675 254 95 170 140 25 86 14 355 49 1000 28 М72Х2 1630


В35 Размеры крепления на лапах с фланцем УЕ3-80-132



В35 Размеры крепления на лапах с фланцем УЕ3-160-200


В35 Размеры крепления на лапах с фланцем УЕ3-225-280


В35 Размеры крепления на лапах  с фланцем УЕ3-315-355


Габаритные размеры крепления В35 на лапах  с фланцем

Типоразмер А AA АВ АС AD' B BB C D Е ED F G GD H НА HD K L LA LG M N P S T KK
80 125 34 165 175 145 100 130 50 19 40 22 6 15,5 6 80 10 220 10 305 14 112 165 130 200 12 3,5 М24Х1,5
90S 140 36 180 205 170 100 160 56 24 50 32 6 20 7 90 12,5 265 10 395 12 126 165 130 200 12 3,5 М24Х1,5
90 L 140 36 180 205 170 125 160 56 24 50 32 8 20 7 90 12,5 265 10 425 12 126 165 130 200 12 3,5 М24Х1,5
100L 160 40 230 255 180 140 182 63 28 60 40 8 24 7 100 14 310 12 435 14 153 215 180 250 14,5 4 М24Х1,5
112М 190 45 230 255 200 140 195 70 28 60 40 8 24 7 112 14 310 12 4705 12 144 215 180 250 14,5 4 М30Х2
132S 216 52 270 310 230 140 205 89 38 80 56 10 33 8 132 16 365 12 535 13 167 265 230 300 14,5 4 М30Х2
132М 216 52 270 310 230 178 245 89 38 80 56 10 33 8 132 16 365 12 550 13 167 265 230 300 14,5 4 М30Х2
160М 254 67 320 340 260 210 305 108 42 110 80 12 37 8 160 19 420 14,5 730 15 267,5 300 250 350 18,5 5 М36Х2
160L 254 67 320 340 260 254 325 108 42 110 80 12 37 8 160 19 420 14,5 760 15 267,5 300 250 350 18,5 5 М36Х2
180М 279 74 355 390 285 241 330 121 48 110 80 14 42,5 9 180 22 430 14,5 805 15 277 300 250 350 18,5 5 М36Х2
180L 279 74 355 390 285 279 370 121 48 110 80 14 42,5 9 180 22 430 14,5 835 15 277 300 250 350 18,5 5 М36Х2
200L 318 85 395 445 320 305 370 133 55 110 90 16 49 10 200 25 470 18,5 890 17 300 350 300 400 18,5 5 М48Х2
225S(-46P) 356 80 435 495 350 286 355 149 60 140 100 18 53 11 225 28 560 18,5 865 19 340 400 350 450 18,5 5 М48Х2
225М(2Р) 356 80 435 490 350 311 380 149 55 110 80 16 49 10 225 28 560 18,5 865 19 310 400 350 450 18,5 5 М48Х2
225М(4-6Р) 356 80 435 465 350 311 380 149 60 140 100 18 53 11 225 28 560 18,5 895 19 340 400 350 450 18,5 5 М48Х2
250М(2Р) 406 88 495 550 390 349 440 168 60 140 100 18 53 11 250 33 635 24 995 20 360 500 350 550 18,5 5 М64Х2
250М(4-6Р) 406 88 495 550 390 349 440 168 65 140 100 18 58 11 250 33 635 24 995 20 360 500 450 550 18,5 5 М64Х2
280S(2P) 457 90 550 630 435 368 495 190 65 140 100 18 58 11 280 35 705 24 1030 22 350 500 450 550 18,5 5 М64Х2
280S(-64P) 467 90 560 630 435 368 495 190 75 140 100 20 67,5 12 280 35 705 24 1030 22 360 500 460 660 18,5 5 М64Х2
280М(2Р) 457 90 550 630 435 19 535 190 65 140 100 18 58 11 280 35 705 24 1080 22 350 500 450 550 18,5 5 М64Х2
280М(4-6Р) 457 90 550 630 435 19 535 190 75 140 100 20 67,5 12 280 35 705 24 1080 22 350 500 450 550 18,5 5 М64Х2
315S(2P) 508 120 635 645 530 06 515 216 65 140 100 18 58 11 315 45 845 28 1180 24 387 600 550 660 24 6 М64Х2
315М(2Р) 508 120 635 645 530 57 625 216 65 140 100 18 58 11 315 45 845 28 1210 24 387 600 550 660 24 6 М64Х2
315L(2Р) 508 120 635 645 530 508 625 216 65 140 100 18 58 11 315 45 845 28 1210 24 387 600 550 660 24 6 М64Х2
315S(4-6P) 508 120 635 645 530 06 515 216 80 170 130 22 71 14 315 45 845 28 1290 24 417 600 550 660 24 6 М64Х2
315М(4-6Р) 508 120 635 645 530 57 625 216 80 170 130 22 71 14 315 45 845 28 1320 24 417 600 550 660 24 6 М64Х2
315L(4-6Р) 508 120 635 645 530 508 625 216 80 170 130 22 71 14 315 45 845 28 1320 24 417 600 550 660 24 6 М64Х2
355М(2Р) 610 125 735 735 655 560 775 254 75 140 110 20 67,5 12 355 49 1000 28 1500 25 420 740 680 800 24 6 М72Х2
355L(2P) 610 125 735 735 655 630 775 254 75 140 110 20 67,5 12 355 49 1000 28 1500 25 420 740 680 800 24 6 М72Х2
355М(4-6Р) 610 125 735 735 655 560 775 254 95 170 140 25 86 14 355 49 1000 28 1530 25 450 740 680 800 24 6 М72Х2
355L(4-6Р) 610 125 735 735 655 630 875 254 95 170 140 25 86 14 355 49 1000 28 1630 25 450 740 680 800 24 6 М72Х2

V1 Размеры крепления на лапах  с фланцем УЕ3-80-120


V1 Размеры крепления на лапах  с фланцем УЕ3-160-200


V1 Размеры крепления на лапах  с фланцем УЕ3-225-280


V1 Размеры крепления на лапах  с фланцем УЕ3-315-355



Габаритные размеры крепления В3  и V1 на лапах  с фланцем


Типоразмер АС D AD AD' Е ED F G GD R L LA LG LM M N P S T KK
80 175 19 145 145 40 22 6 15,5 6 0 305 14 112 - 165 130 200 12 3,5 М24Х1,5
90S 205 24 170 170 50 32 6 20 7 0 395 12 128 - 165 130 200 12 3,5 М24Х1,5
90L 205 24 170 170 50 32 8 20 7 0 425 12 126 - 165 130 200 12 3,5 М24Х1,5
100L 215 28 180 180 60 40 8 24 7 0 435 14 153 - 215 180 250 14,5 4 М24Х1,5
112М 255 28 200 200 60 40 8 24 7 0 475 12 144 - 215 180 250 14,5 4 М30Х2
132S 310 38 230 230 80 56 10 33 8 0 535 13 167 - 265 230 300 14,5 4 М30Х2
132М 310 38 230 230 80 56 10 33 8 0 550 13 167 - 265 230 300 14,5 4 М30Х2
160М 330 42 260 260 110 80 12 37 8 0 730 15 267,5 - 300 250 350 18,5 5 М36Х2
160L 330 42 260 260 110 80 12 37 8 0 760 15 267,5 - 300 250 350 18,5 5 М36Х2
180М 380 48 285 285 110 80 14 42,5 9 0 805 15 277 825 300 250 350 18,5 5 М36Х2
180L 380 48 285 285 110 80 14 42,5 9 0 835 15 277 845 300 250 350 18,5 5 М36Х2
200L 445 55 320 320 110 90 16 49 10 0 890 17 300 940 350 300 400 18,5 5 М48Х2
225S(4-6P) 485 60 350 350 140 100 18 53 11 0 865 19 340 945 400 350 450 18,5 5 М48Х2
225М(2Р) 465 55 350 350 110 80 16 49 10 0 865 19 310 945 400 350 450 18,5 5 М48Х2
225М(4-6 Р) 465 60 350 350 140 100 18 53 11 0 895 19 340 975 400 350 450 18,5 5 М48Х2
250М(2Р) 550 60 370 390 140 100 18 53 11 0 995 20 360 1095 500 350 550 18,5 5 М64Х2
250М(4-6Р) 550 65 370 390 140 100 18 58 11 0 995 20 360 1095 500 450 550 18,5 5 М64Х2
280S(2P) 630 65 395 435 140 100 18 58 11 0 1030 22 350 1155 500 450 550 18,5 5 М64Х2
280S(4-6P) 630 75 395 435 140 100 20 67,5 12 0 1030 22 350 1155 500 450 550 18,5 5 М64Х2
280М(2Р) 630 65 395 435 140 100 18 58 11 0 1080 22 350 1195 500 450 550 18,5 5 М64Х2
280М(4-6Р) 630 75 395 435 140 100 20 67,5 12 0 1080 22 350 1195 500 450 550 18,5 5 М64Х2
315S(2P) 645 65 495 530 140 100 18 58 11 0 - 24 387 1280 600 550 660 24 6 М64Х2
315М(2Р) 645 65 495 530 140 100 18 58 11 0 - 24 387 1310 600 550 660 24 6 М64Х2
315L(2Р) 645 65 495 530 140 100 18 58 11 0 - 24 387 1310 600 550 660 24 6 М64Х2
315S(4-6P) 645 80 495 530 170 130 22 71 14 0 - 24 417 1400 600 550 660 24 6 М64Х2
315М(4-6 Р) 645 80 495 530 170 130 22 71 14 0 - 24 417 1430 600 550 660 24 6 М64Х2
315Ц4-6Р) 645 80 495 530 170 130 22 71 14 0 - 24 417 1430 600 550 660 24 6 М64Х2
355M(2P)V1 735 75 645 655 140 110 20 67,5 12 0 - 25 420 1590 740 680 800 24 6 М72Х2
355L(2P)V1 735 75 645 655 140 110 20 67,5 12 0 - 25 420 1590 740 680 800 24 6 М72Х2
355M(4-6P)V1 735 95 645 655 170 140 25 86 14 0 - 25 450 1620 740 680 800 24 6 М72Х2
355L(4-6P)V1 735 95 645 655 170 140 25 86 14 0 - 25 450 1720 740 680 800 24 6 М72Х2
Оборудование
?
Тип оборудования
 Двигатели
Серия
YE3
Номинальное напряжение, В
380
Степень защиты
IP55
Овен-автоматизация на карте Санкт‑Петербурга — Яндекс Карты
