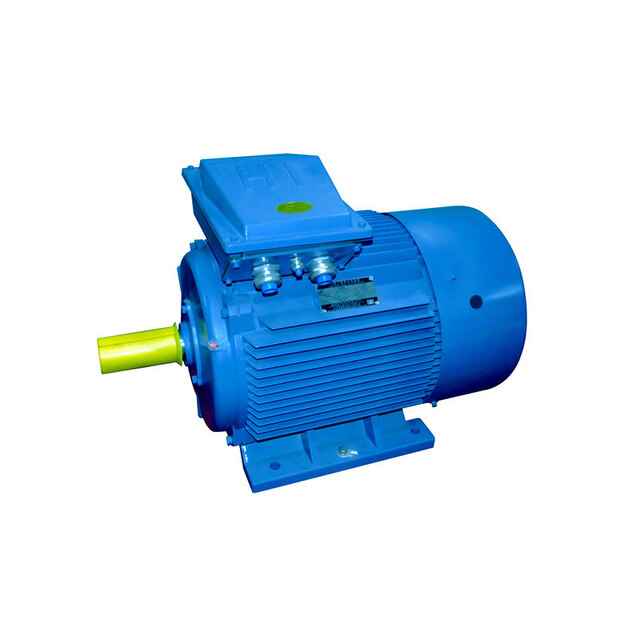

YH Серия морских малогабаритных трехфазных асинхронных двигателей

Серия YH - это полностью закрытые трехфазные двигатели с короткозамкнутым ротором, охлаждаемые вентилятором. Двигатели подходят для привода различных машин на судах и нефтяных платформах, таких как насосы, воздуходувки, сепараторы, гидравлические двигатели и другое вспомогательное оборудование.
Двигатели разработаны в соответствии со стандартом IEC60034-1 "Вращающиеся электрические машины - номинальные и рабочие характеристики" и "Правилами строительства морских стальных судов".
Двигатели также соответствуют требованиям Российского Морского Регистра Судоходства.

Основные технические параметры малогабаритных двигателей YH

Y50~71-H-B3- Рама

Рама	A	B	C	D	E	F	G	H	K	AB	AC	AD	HD	L
50	80	63	32	9	20	3	7,2	50	7	100	110	85	125	190
56	90	71	36	9	20	3	7,2	56	7	115	120	85	135	210
63	100	80	40	11	23	4	8,5	63	7	130	130	85	195	230
71	112	90	45	14	30	5	11	71	7	150	150	85	210	255

Y50~71-H-B14- Рама

Рама	D	E	F	G	M	N	P	S	T	AC	AD	HD	L
50	9	20	3	7,2	55	40	70	M5	2,5	110	85	100	190
56	9	20	3	7,2	65	50	80	M5	2,5	120	85	110	210
63	11	23	4	8,5	75	60	90	M5	2,5	130	85	135	230
71	14	30	5	11	85	70	105	M5	2,5	150	85	135	255

Y50~71-HHB34- Рама

Рама	A	B	C	D	E	F	G	H	K	M	N	P	S	T	AB	AC	AD	HD	L
50	80	63	32	9	20	3	7,2	50	6	55	40	70	M5	3	100	110	85	125	190
56	90	71	36	9	23	3	7,2	56	7	65	50	86	M5	3	115	120	85	145	210
63	100	80	40	11	23	4	8,5	63	7	75	60	90	M5	3	130	130	85	195	230
71	112	90	45	14	30	5	11	71	7	85	70	105	M6	3	150	150	85	210	255

Малогабаритные морские двигатели серии YH

Технические данные рама 50~71

Номенклатура	Мощность, кВт	Ток, А		Скорость (об/мин)
		380V	440V	380V	440V
Y501-2-H	0,04	0,17	0,15	2800	3400
Y502-2-H	0,06	0,33	0,28	2800	3360
Y501-4-H	0,03	0,17	0,15	1400	1700
Y502-4-H	0,04	0,23	0,20	1400	1700
Y561-2-H	0,09	0,32	0,28	2800	3400
Y562-2-H	0,12	0,38	0,33	2800	3400
Y561-4-H	0,06	0,35	0,30	1400	1700
Y562-4-H	0,09	0,39	0,33	1400	1700
Y631-2-H	0,18	0,62	0,54	2800	3360
Y632-2-H	0,25	0,68	0,60	2800	3360
Y631-4-H	0,12	0,44	0,38	1310	1570
Y632-4-H	0,18	0,62	0,54	1310	1570
Y711-2-H	0,37	0,99	0,86	2800	3360
Y712-2-H	0,55	1,40	1,20	2800	3360
Y711-4-H	0,25	0,79	0,68	1310	1570
Y712-4-H	0,37	1,12	0,97	1310	1570
