iVIEW-100-40 Портативный HMI-контроллер

Артикул полный

00-01190111

Габаритные размеры, мм

181 x 116 x 42

Вес нетто, кг

0.55

Потребление тока

3 Вт

Количество портов RS-232

1

Количество портов RS-232/485

1

Количество каналов релейного вывода

2
2 

i18n::field-header

IVIEW-100-40 портативный контроллер

i18n::field-content

Компактный портативный HMI-контроллер

HMI-контроллер | Описание

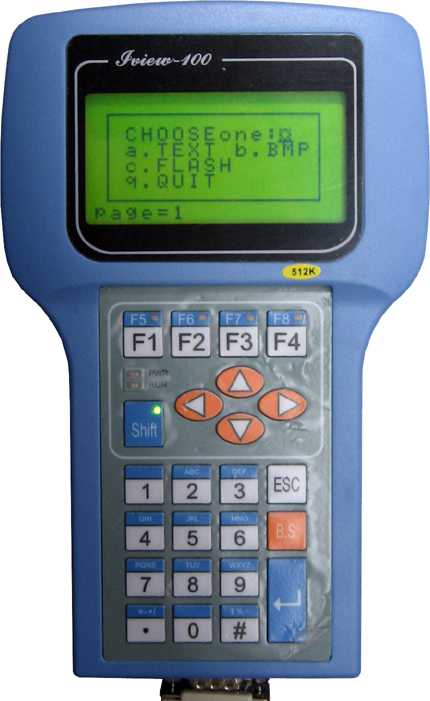

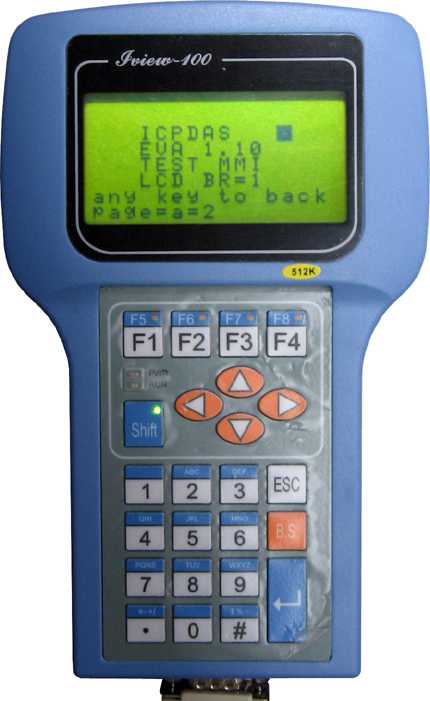

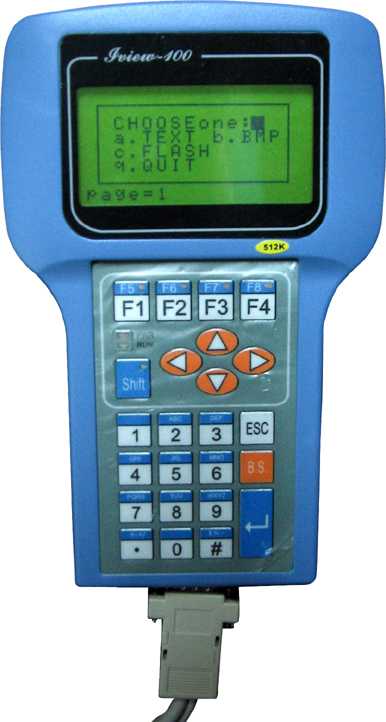

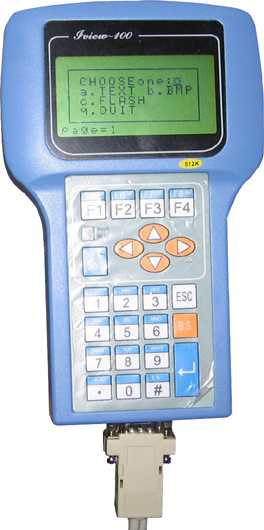

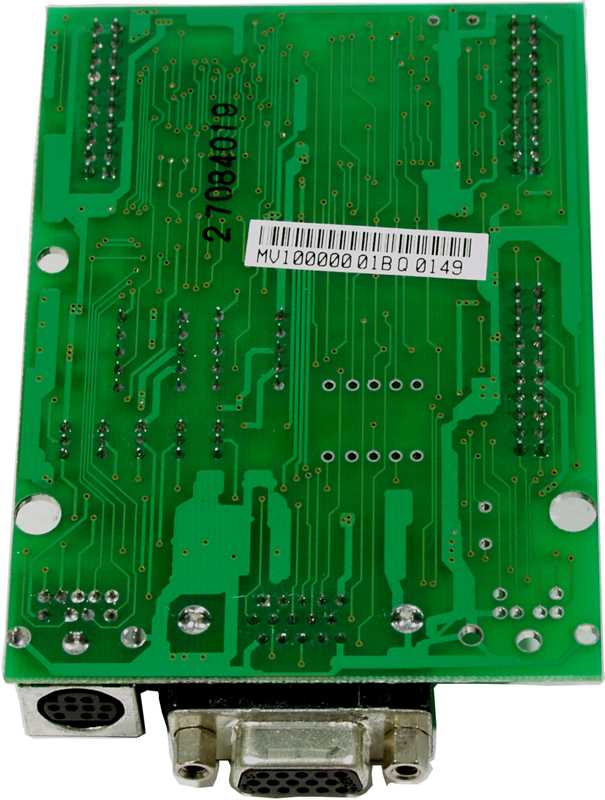

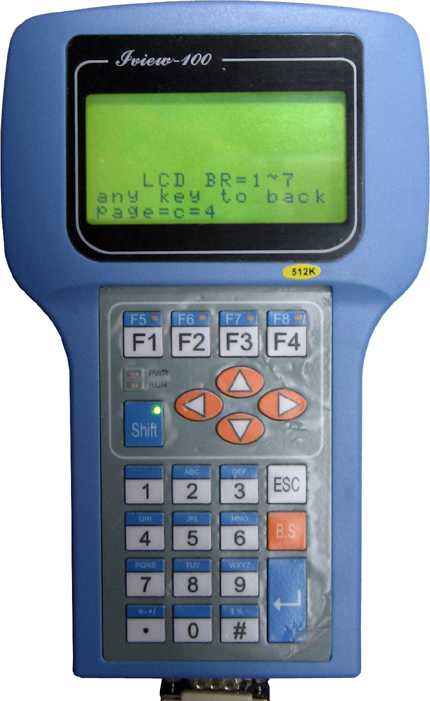

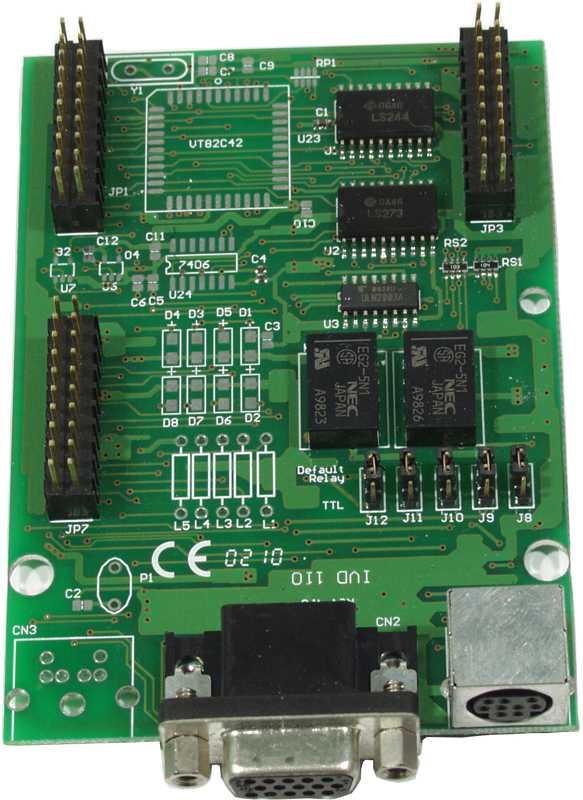

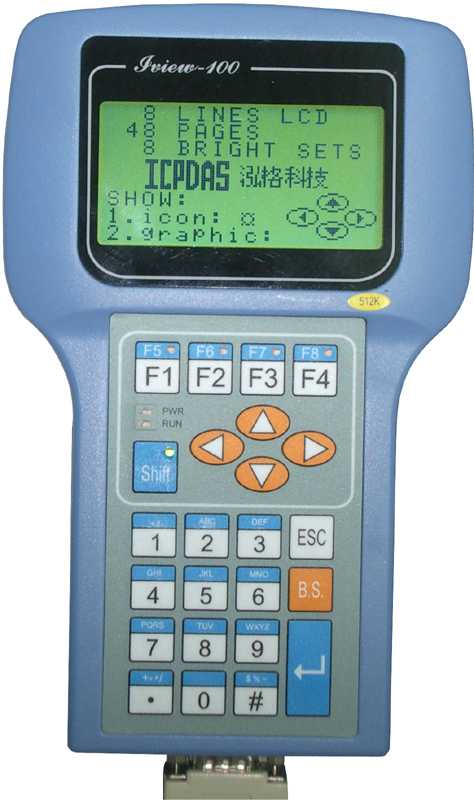

IVIEW-100-40 – это прочный компактный портативный контроллер с высокопроизводительным текстовым/графическим ЖК-дисплеем, разработанный для применения в сфере промышленности и совместимый с ПК. Он оснащён собственным процессором, платой ввода/вывода, полнофункциональной клавиатурой, текстовым/графическим ЖК-дисплеем и встроенным зуммером, имеет комплект кабелей для контроля и управления вводом/выводом данных.

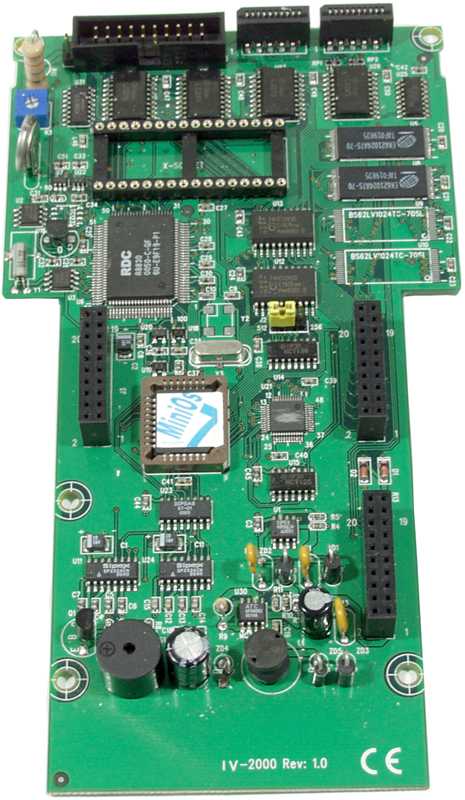

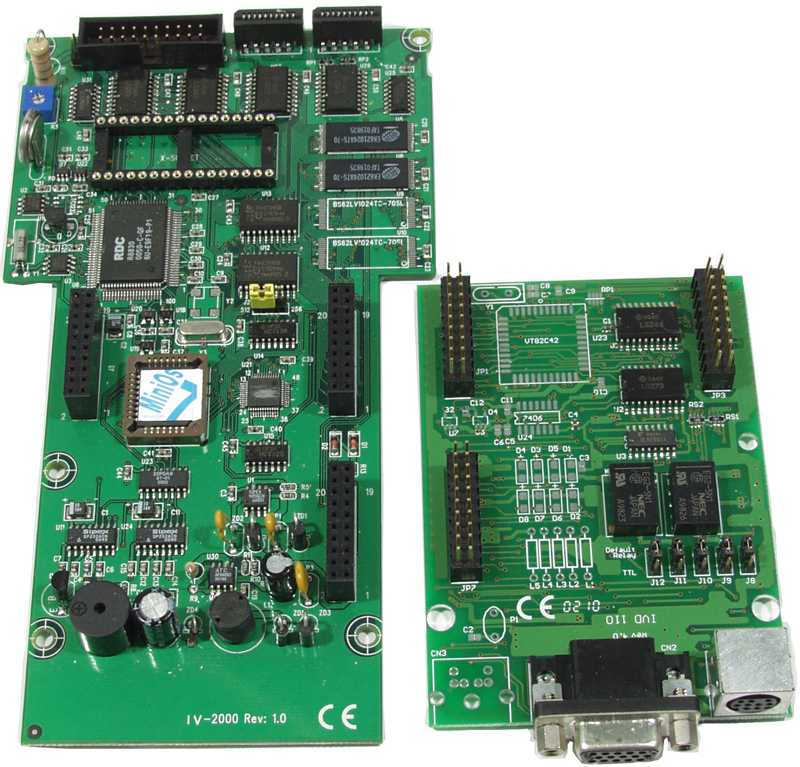

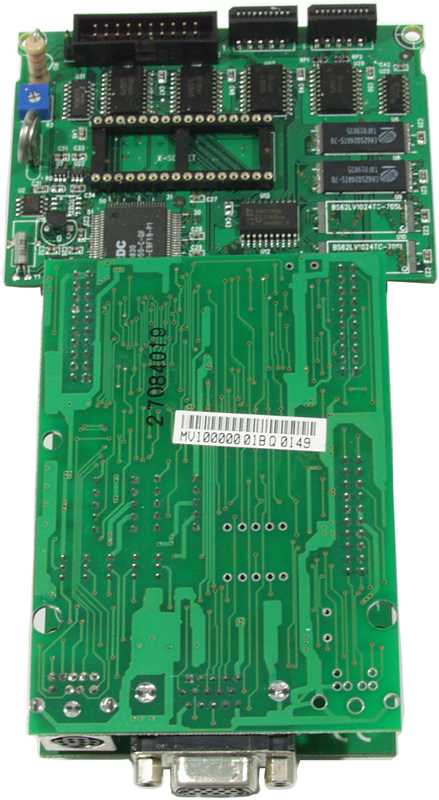

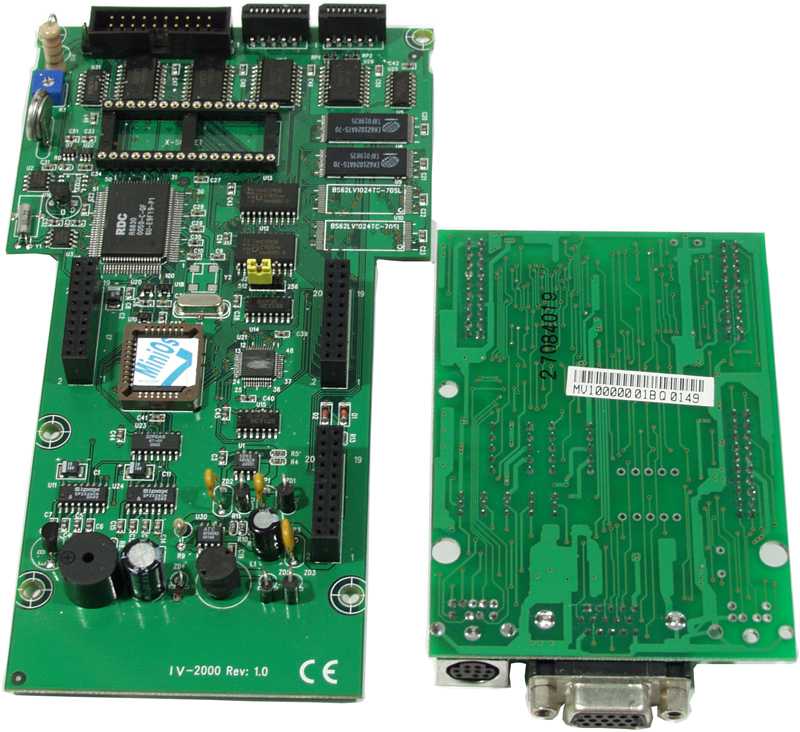

Портативный контроллер IVIEW-100-40 оснащён процессором Intel 80188-40 с 512 Кб SRAM, флэш-памятью 512 Kб и встроенной утилитой MiniOS7, RTC, NVSRAM и EEPROM. Поддерживает опциональный энергонезависимый модуль памяти (S-256/ S-512) для сохранения большего объема данных, а также 4 х DI, 4 х DO (2 реле) и 2 х COM-порта.

IVIEW-100-40 также может применяться как HMI-устройство для встраиваемых контроллеров серий I-7188, uPAC-7186 и I-8000. Пользователь может создавать собственные приложения на языке C для этого портативного контроллера.

Портативный контроллер | Характеристики

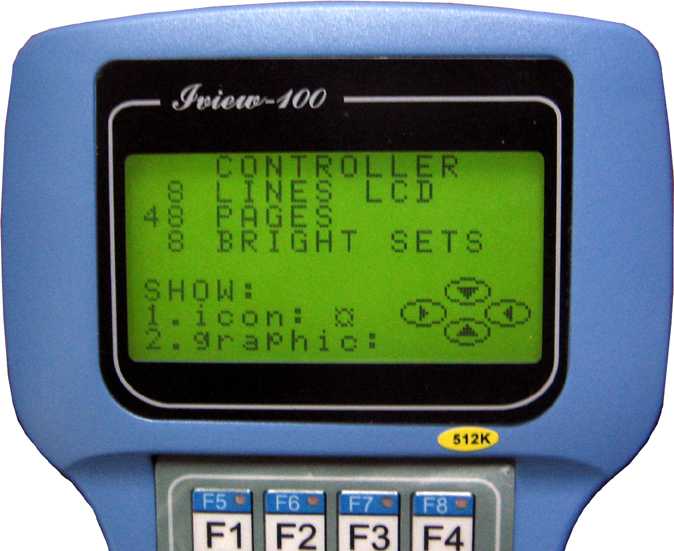

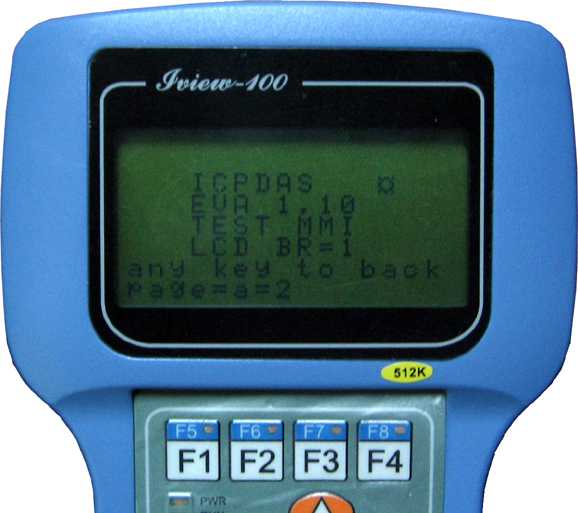

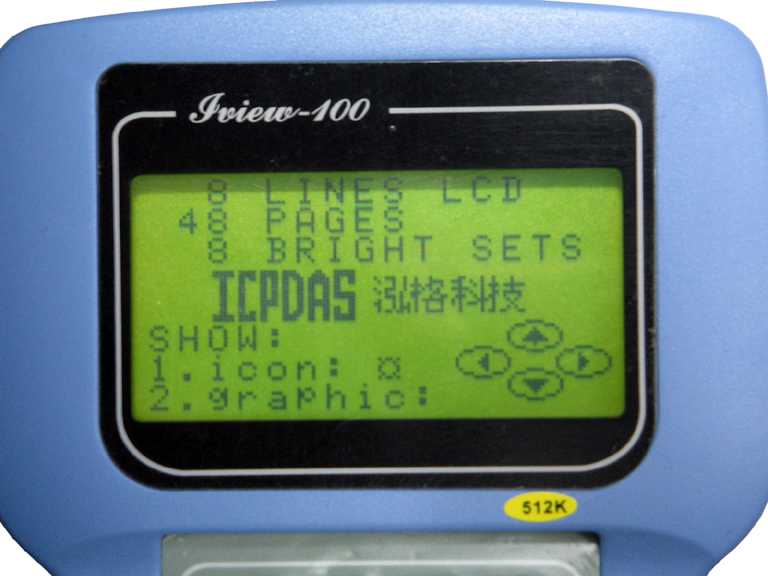

• Дисплей с разрешением 128 x 64, отображает 16 x 8 символов;

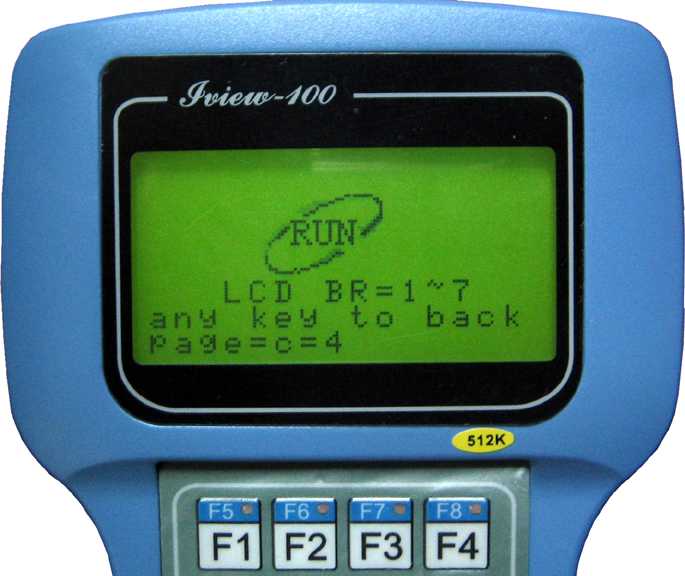

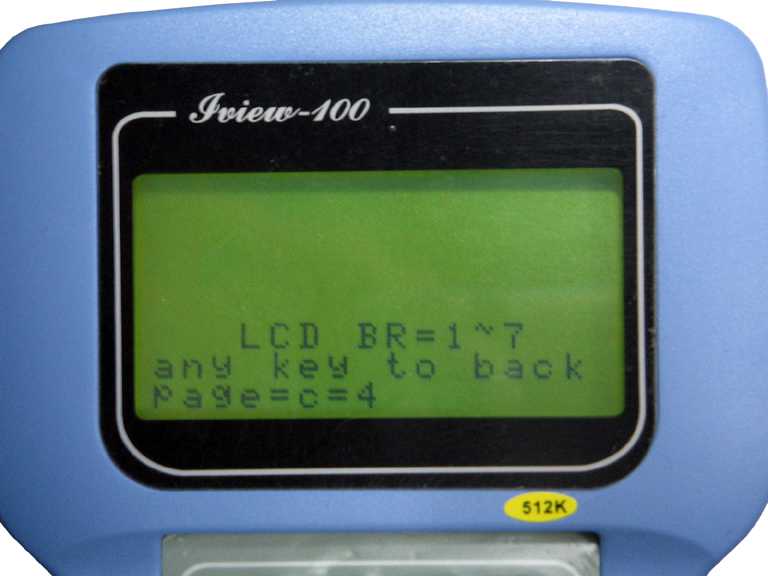

• Жёлто-зелёный жидкокристаллический экран с регулируемой подсветкой, способный отображать текст, цифры, значки, иконки, графику BMP и многое другое;
• Имеет 4 цифровых входа и 2 релейных выхода, соединённых разъёмом Mini-DIN (CA-M910);
• Встроенные порты COM1:RS232, COM2:RS232/RS485;
• Доступно программирование на языке C, загружаемое с ПК через COM1 посредством кабеля (CA-1509);
• Встроенная защита электропитания и RS-485;
• Поддержка RTC с отображением даты и времени;
• Поддерживает дополнительный энергонезависимый модуль памяти (S-256/ S-512) для сохранения большего объема данных;
• Широкий температурный диапазон, от -15°C до +60°C;
• Оснащен 64-битным уникальным аппаратным серийным номером, каждый серийный номер индивидуален. При помощи приложения можно проверить этот номер на наличие нелегальных копий;
• Поддерживает специальные библиотеки программирования на языке C, с помощью которых пользователь может создавать собственные приложения для управления дисплеем, клавиатурой, COM-портами, EEPROM, RTC, I/O, FLASH-памятью, таймером/watchdog.

Картинка21

https://nnz-ipc.ru//images/cms/data/import_files/4b/4bf2a2c2a5d611e3908100155d0c1500_6cda145e9bdf11e999a100155d0c1500.jpg

Картинка22

https://nnz-ipc.ru//images/cms/data/import_files/4b/4bf2a2c2a5d611e3908100155d0c1500_6cda145d9bdf11e999a100155d0c1500.jpg

Картинка23

https://nnz-ipc.ru//images/cms/data/import_files/4b/4bf2a2c2a5d611e3908100155d0c1500_fb06cde2d69611e88fa900155d0c1500.jpg

Промышленные протоколы

Поддержка модулей I-7000; Поддержка корзин расширений для модулей I-8K/I-87K; Возможность написания пользовательского протокола

Тип матрицы

LCD 

Разрешение экрана

128 x 64 

Графика

Текст/BMP 

Тип подсветки

Желто-зеленая 

Количество каналов дискретного ввода

4 

Напряжение

3.5 ~ 30 В 

Рабочее напряжение

10 ~ 30 В пост.тока 

Тип устройства

Контроллер 

Часы реального времени

Есть 

Монтаж

Портативный 

Температура хранения, °C

-35 ~ +85 

Рабочая влажность, %

5 ~ 90 

Рабочая температура, °C

-15 ~ +60 

Автоматическая настройка скорости

Есть (RS-485) 

Скорость передачи данных, бит/с

115200 макс. 

Зуммер

Есть 

Клавиатура

Числовая клавиатура; Shift; Enter; BS; ESC 

Материал корпуса

Пластик 

Нагрузочная способность реле

0.5 А @ 120 В пер.; 1 А @ 24 В пост. 

Количество каналов дискретного вывода

4 

Напряжение нагрузки

30 В макс. 

Максимальная нагрузка на канал

100 мА 

Flash-память

512 Кб 

NVRAM

31 байт 

SRAM

512 Kб 

Память EEPROM

2 КБ 

Процессор

80188, 40 МГц
