Электромагнитные катушки kipvalve серии CL и разъемы для пневмораспределителей KIPVALVE

ЭЛЕКТРОМАГНИТНЫЕ КАТУШКИ KIPVALVE СЕРИИ CL И РАЗЪЕМЫ ДЛЯ ПНЕВМОРАСПРЕДЕЛИТЕЛЕЙ KIPVALVE

Электромагнитные катушки KIPVALVE серии CL – это катушки индуктивности, применяемые для управления пневмораспределителями KIPVALVE электрического типа или аналогичными устройствами других производителей (при совпадении габаритных, установочных и электрических характеристик).

Основные особенности электромагнитных катушек и разъемов KIPVALVE серии CL:

• линейка электромагнитных катушек с самыми распространенными вариантами напряжения питания – 12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC;
• высокая степень защиты электрических соединений разъема (до IP65*) достигается благодаря наличию сальникового ввода для герметичности кабеля и прокладки-уплотнения со стороны катушки;
• электрические контакты выполнены по стандартам DIN43650A (для моделей катушек KIPVALVE CL050), DIN43650B (для моделей катушек KIPVALVE CL075, CL579, CL712) и DIN43650C (для моделей катушек KIPVALVE CL077), что позволяет использовать существующие разъемы при замене электромагнитных катушек.

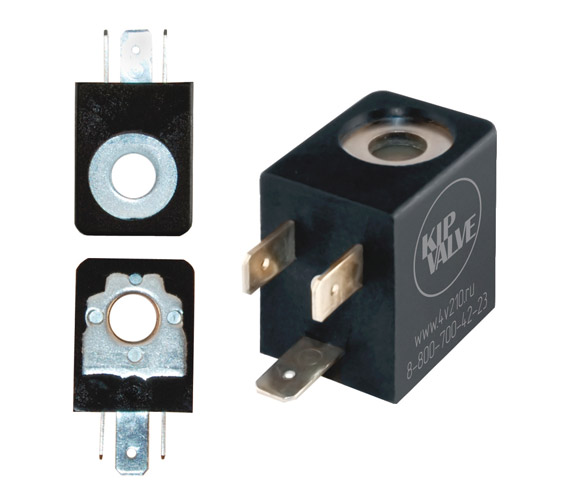

Катушки KIPVALVE CL712
∅=9,2 мм h=29,5 мм	KIPVALVE CL712-AC220V-5,5VA	220 VAC	5,5 VA	H (180 °C)	DIN43650B				-
	KIPVALVE CL712-AC110V-5,5VA	110 VAC	5,5 VA						-
	KIPVALVE CL712-AC24V-5,5VA	24 VAC	5,5 VA						-
	KIPVALVE CL712-DC24V-4,8W	24 VDC	4,8 W						-
	KIPVALVE CL712-AC12V-5,5VA	12 VAC	5,5 VA						-
	KIPVALVE CL712-DC12V-4,8W	12 VDC	4,8 W						-
Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций:
438-2152 434-2152 438-2252 434-2252 438-2253C 434-2253C 438-2132 434-2132 433-3152 433-3132 433-3252 433-3253C 434N-2132 438N-2152 433N-3152 434N-2253C 433N-3132 434N-2152 438N-2253C 433N-3253C 733-4152

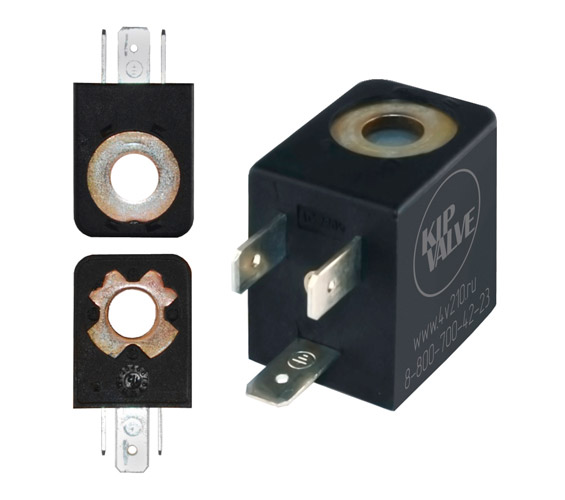

Катушки KIPVALVE CL075
∅=9,2 мм h=29,5 мм	KIPVALVE CL075-AC220V-5,5VA	220 VAC	5,5 VA	F (155 °C)	DIN43650B				-
Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций:
438-2152 434-2152 438-2252 434-2252 438-2253C 434-2253C 438-2132 434-2132 433-3152 433-3132 433-3252 433-3253C 434N-2132 438N-2152 433N-3152434N-2253C 433N-3132 434N-2152 438N-2253C 433N-3253C 733-4152

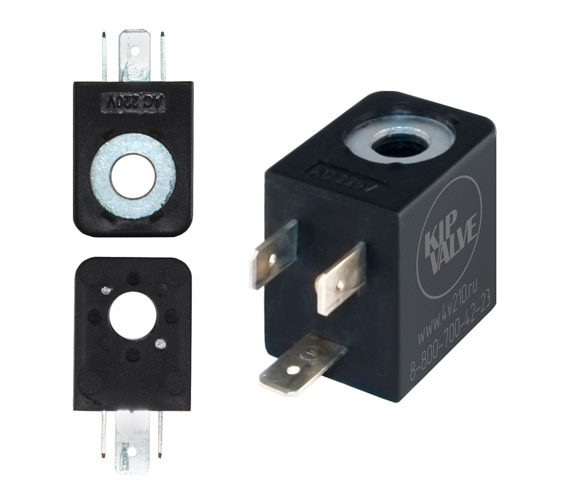

Катушки KIPVALVE CL579
∅=9,2 мм h=30 мм	KIPVALVE CL579-AC220V-5VA	220 VAC	5 VA	F (155 °C)	DIN43650B				-
Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций:
438-2152 434-2152 438-2252 434-2252 438-2253C 434-2253C 438-2132 434-2132 433-3152 433-3132 433-3252 433-3253C 434N-2132 438N-2152 433N-3152 434N-2253C 433N-3132 434N-2152 438N-2253C 433N-3253C 733-4152

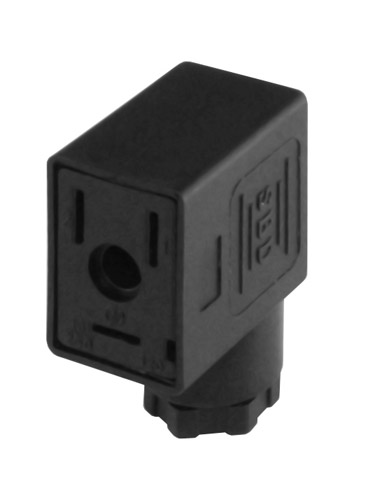

		Разъем KIPVALVE DIN43650B Комплектность поставки разъема: угловая розетка, прокладка-уплотнение, фиксирующий винт				-

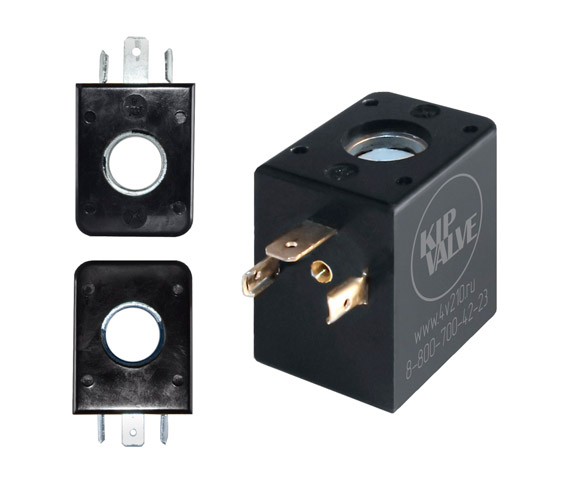

Катушки KIPVALVE CL050
∅=13,3 мм h=41,5 мм	KIPVALVE CL050-AC220V-15VA	220 VAC	15 VA	F (155 °C)	DIN43650A				-
	KIPVALVE CL050-DC24V-12W	24 VDC	12 W	H (180 °C)					-
Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций:
831-8152<

		Разъем KIPVALVE DIN43650A Комплектность поставки разъема: угловая розетка, прокладка-уплотнение, фиксирующий винт				-

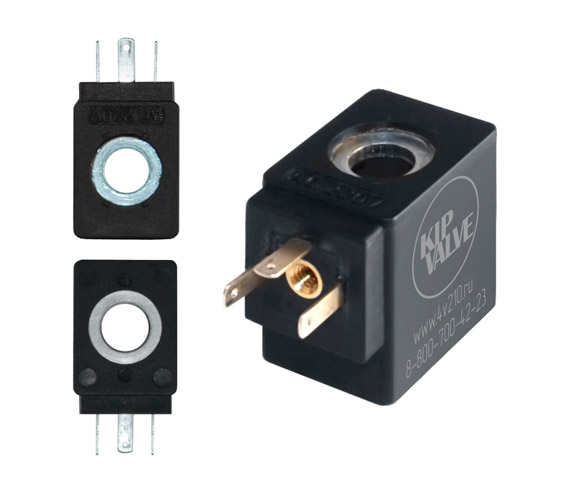

Катушки KIPVALVE CL077
∅=8 мм h=24 мм	KIPVALVE CL077-AC220V-3VA	220 VAC	3 VA	F (155 °C)	DIN43650C				-
	KIPVALVE CL077-DC24V-2,8W	24 VDC	2,8 W						-
Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций:
438-1132 438-1152

		Разъем KIPVALVE DIN43650C Комплектность поставки разъема: угловая розетка, прокладка-уплотнение, фиксирующий винт

Скачать листовку "Электромагнитные катушки KIPVALVE CL"

Электромагнитная катушка представляет собой спираль из изолированного проводника, намотанного на диэлектрический каркас. Спираль вместе с диэлектрическим каркасом заливается специальным материалом, который служит корпусом электромагнитной катушки и защищает её внутренности от внешних воздействий.

Катушка устанавливается на шток клапана (пневмораспределителя).

При подаче напряжения питания на электромагнитную катушку, внутри спирали создается электромагнитное поле. Это поле, воздействует на сердечник, заставляя его перемещаться (втягиваться или вытесняться из обмотки). Этот принцип работы катушки используется для управления клапанами, пневмораспределителями и другими устройствами, имеющими схожую конструкцию.

* расшифровка IP65: «6» - полная защита от пыли, пыленепроницаемость; «5» – защита от водяных потоков с любого направления.

** для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.
